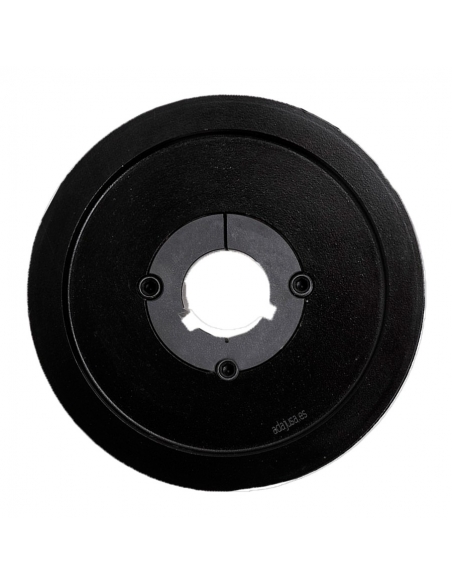

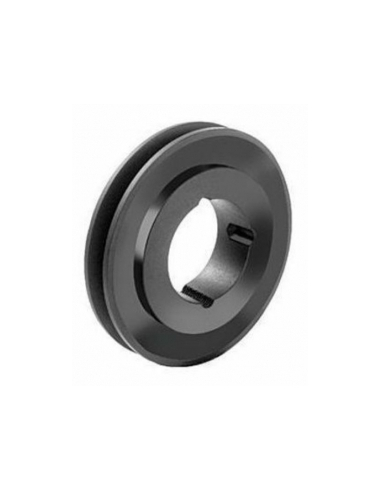

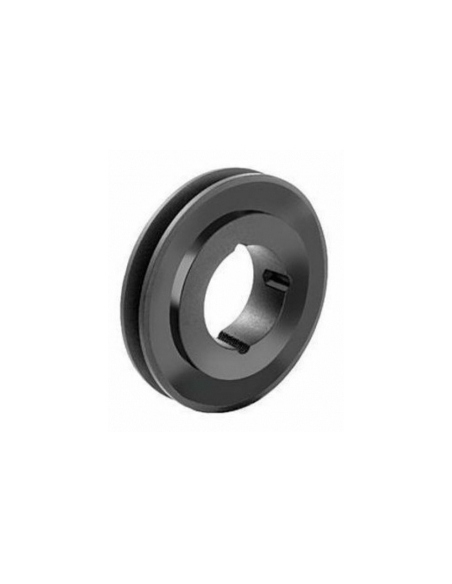

Puleggia per cinghia trapezoidale 200mm 1 slot per albero diametro 19mm tipo SPB

Puleggia per cinghie trapezoidali con profilo a V per trasmissioni meccaniche. Realizzata in ghisa e acciaio e conforme alla norma DIN2211 - ISO4183.

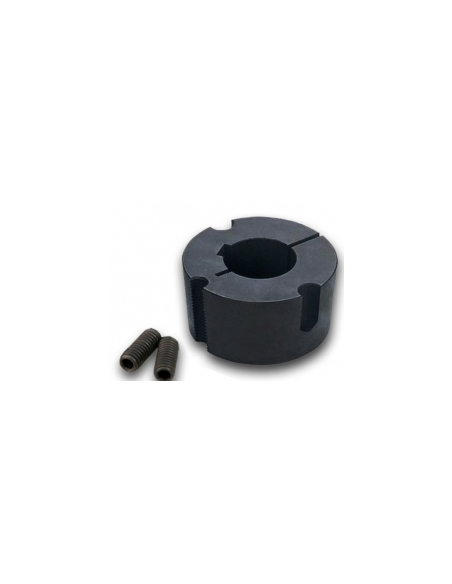

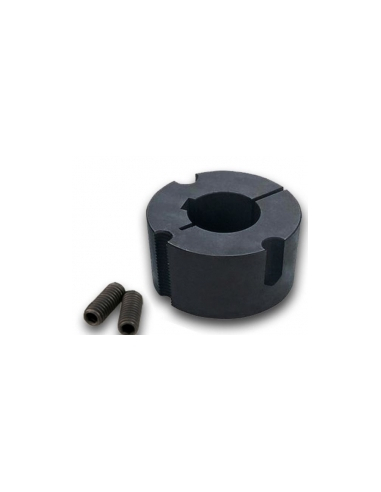

Puleggia per cinghie trapezoidali lavorata con bussola conica "Taper Lock", con foro e cava per chiavetta già lavorati a 19 mm di diametro e con cava per chiavetta da 6 mm, con tutte le viti e i bulloni di fissaggio, realizzata in ferro lavorato GG25.

Dimensioni della puleggia:

• (Pp): 200 mm
• (Od): 207 mm
• (E): 15 mm
• (F): 25 mm
• (J): 157 mm
• (K): 3,5 mm
• (L): 32 mm
• (M): 3,5 mm
• (N): 104 mm

Dimensioni dell'albero e della chiavetta:

• Diametro dell'albero: 19 mm
• Scanalatura della chiave (b): 6mm
• Dimensione t: 21,8 mm

Nota: il riferimento del cono e della puleggia in dotazione può variare, adattandosi sempre alle dimensioni richieste.


Materiale per uso professionale, installare in conformità alle norme vigenti nel luogo di installazione.
