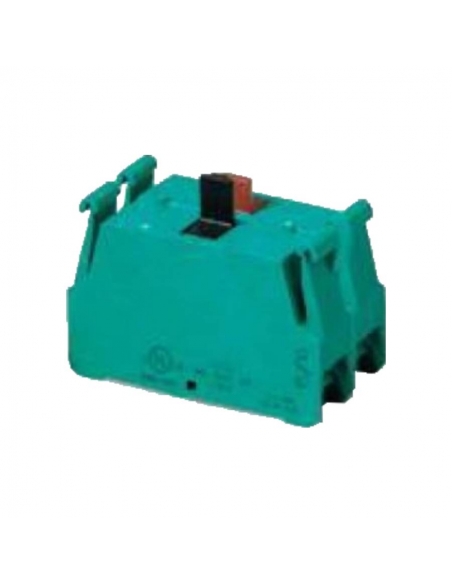

Blocco di contatti aperti (2NA) di azione a diverse altezze, questa configurazione consente il controllo sequenziale, come l'azionamento di motori a 2 velocità con un solo pulsante.
Il funzionamento di queste camere di contatto aperte è:
- Senza premere: i due contatti aperti:
- A metà del tour (circa): uno dei contatti aperti è chiuso.
- Premuto completamente: l'altro contatto è chiuso, in questo momento, i due sono chiusi.
Collegamento del cavo elettrico tramite molla, Contatto di elevata capacità di corrente (16A).
Questi blocchi di contatto sono progettati per essere utilizzati nelle tastiere delle serie CV e TLP.
Indicazioni:
- Produttore: Giovenzana
- Riferimento: PCWDS
- Tipo di azione: Contatto normalmente aperto (NA).
- Colore: Verde.
- Tensione nominale di isolamento (Ui): 690V.
- Frequenza di lavoro: 50/60Hz.
- Corrente nominale termica (Ith): 16A.
- Corrente nominale di esercizio (In) categoria AC15 (corrente alternata):
- 24Vac: 10A.
- 60Vca: 8A.
- 110Vac: 6A.
- 240Vac: 5A.
- 400Vac: 4A.
- 500Vac: 4A.
- 690Vac: 2A.
- Corrente nominale che impiega (In) categoria DC13 (corrente continua):
- 24Vdc: 2A.
- 48Vdc: 2A.
- 60Vdc: 1A.
- 110Vdc: 0,4A.
- 250Vdc: 0,4A.
- Resistenza di contatto:
- Funzionamento del contatto: rottura lenta del doppio contatto.
- Forza motrice: 4N.
- Durata elettrica:
- 1A: 1500000 cicli.
- 2A: 500000 cicli.
- 3A. 250000 cicli.
- Norma: IEC/EN60947-5-1.
Dimensioni:
Modalità di connessione:
Nota: Questo blocco contatti è valido solo per gli elementi prodotti da Giovenzana.
Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
