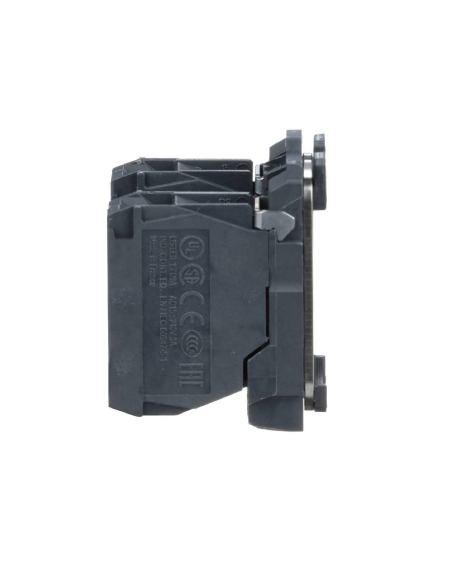

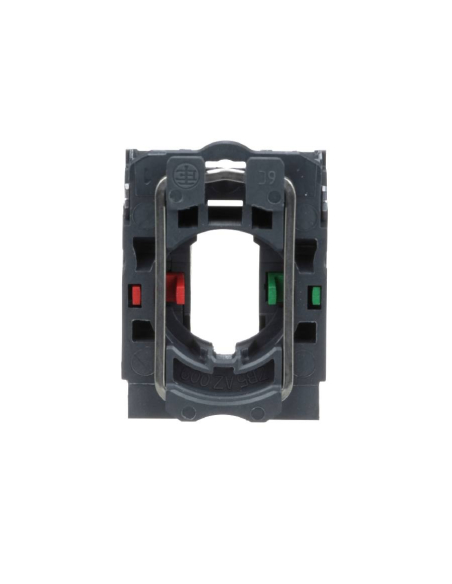

Contatti aperto e chiuso NO+NC (corpo intero) Harmony XB5 - SCHNEIDER

Blocchi contatto aperto (1 NA) e contatto chiuso (1 NC) con collare di fissaggio per il montaggio su teste di pulsanti e selettori in plastica della serie HARMONY XB5 con diametro di 22 mm.

Questa unità di contatto Harmony ZB consente di sostituire e configurare in modo rapido e semplice pulsanti e selettori. Si installa o si sostituisce facilmente sulle unità della serie Harmony XB5 con una clip e si collega ai circuiti di controllo tramite semplici morsetti a vite. Grazie al grado di protezione IP20, protegge gli operatori dal contatto involontario con i circuiti sotto tensione. La sua elevata resistenza riduce la manutenzione e i danni all'installazione. Presenta una chiara combinazione di colori. I terminali di connessione a vite garantiscono un'elevata resistenza alle vibrazioni, rendendolo adatto all'installazione in macchine esposte a forti urti.

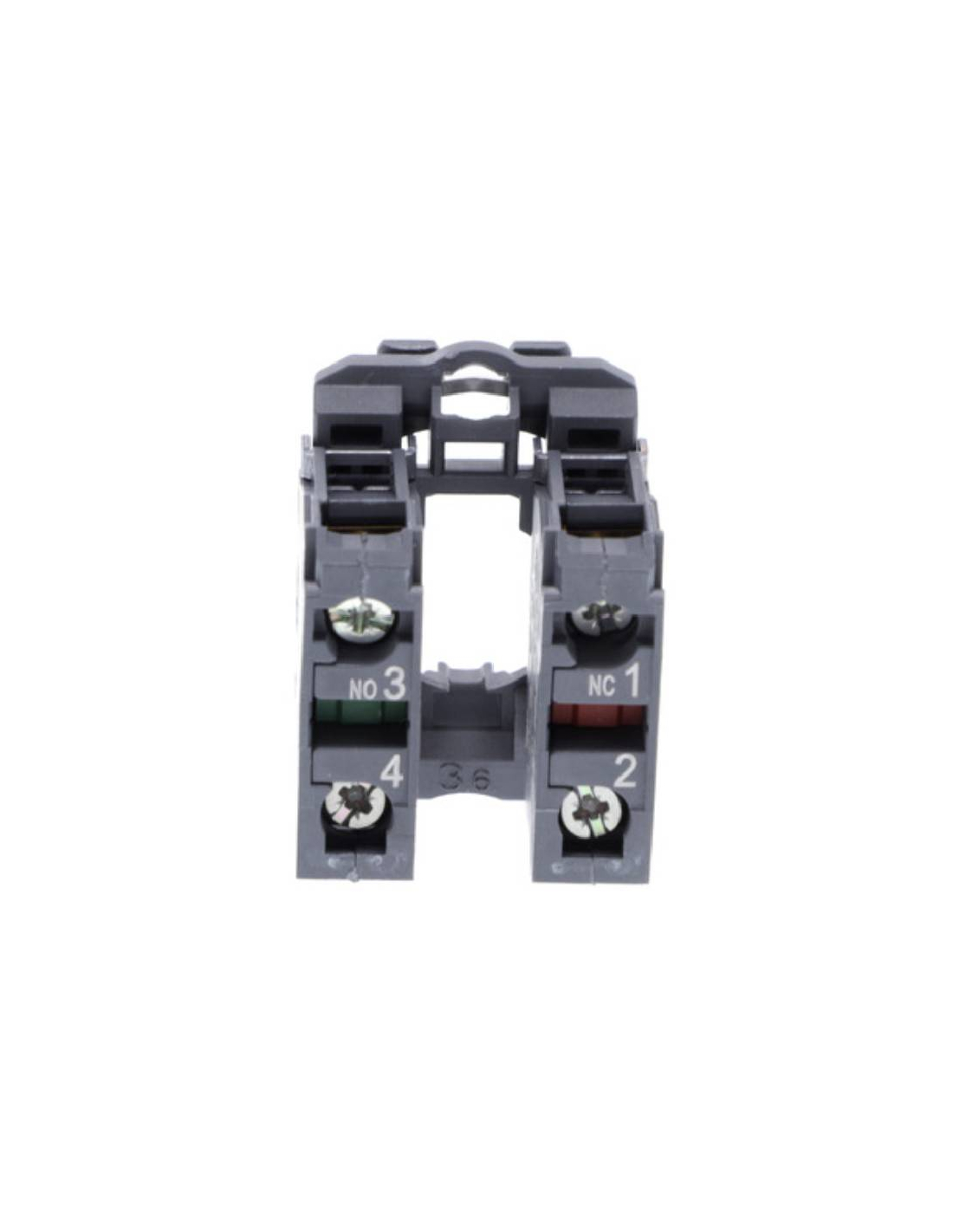

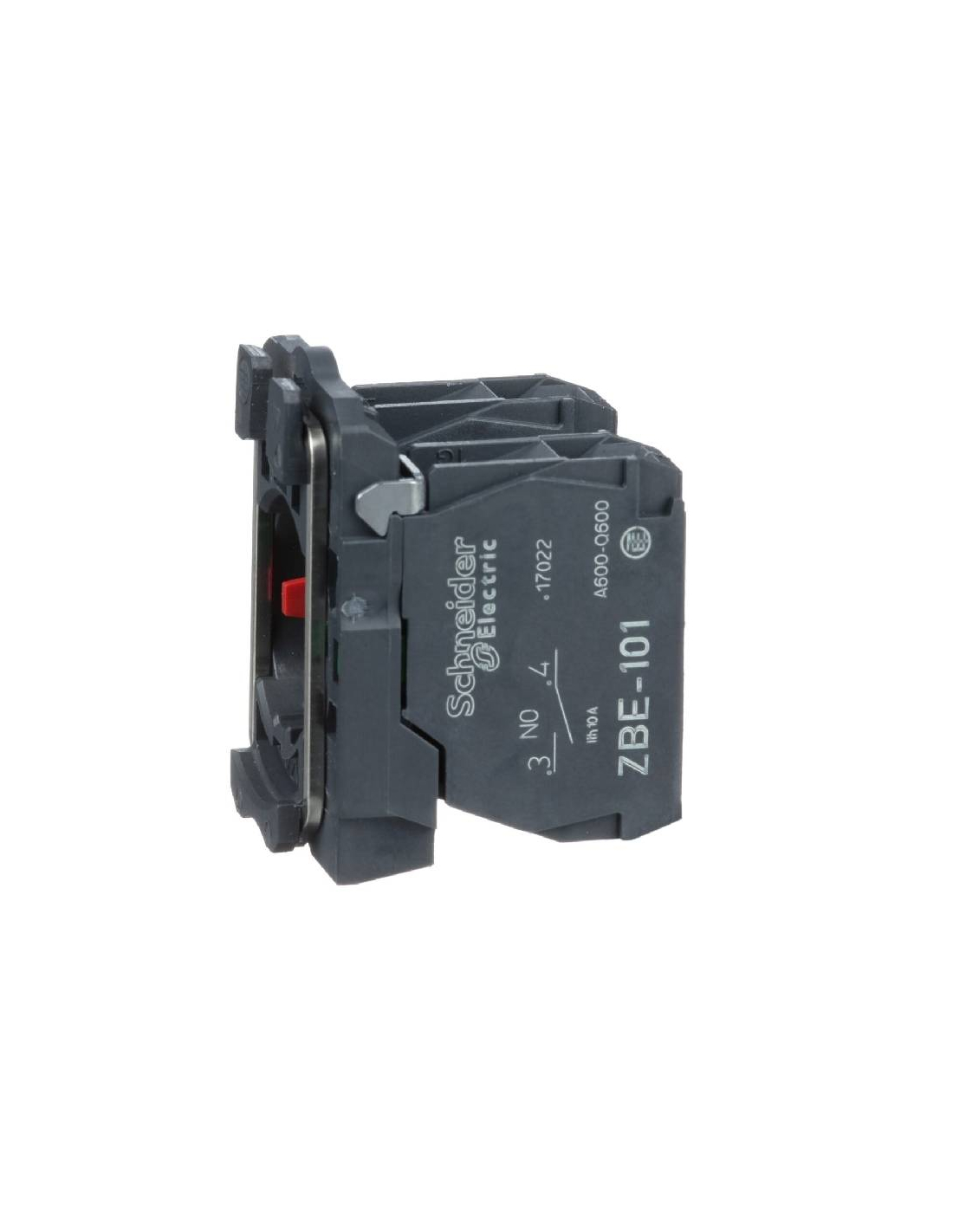

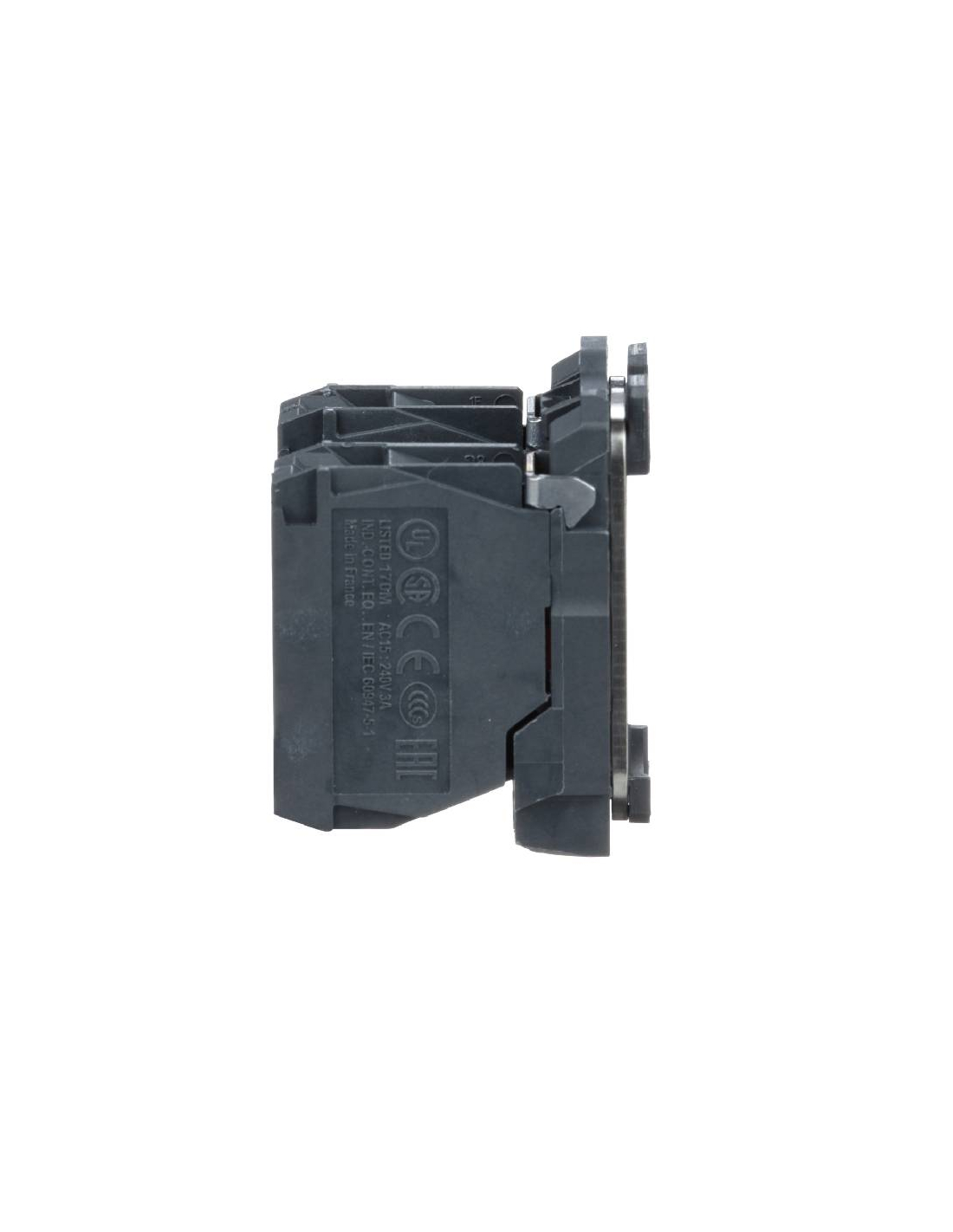

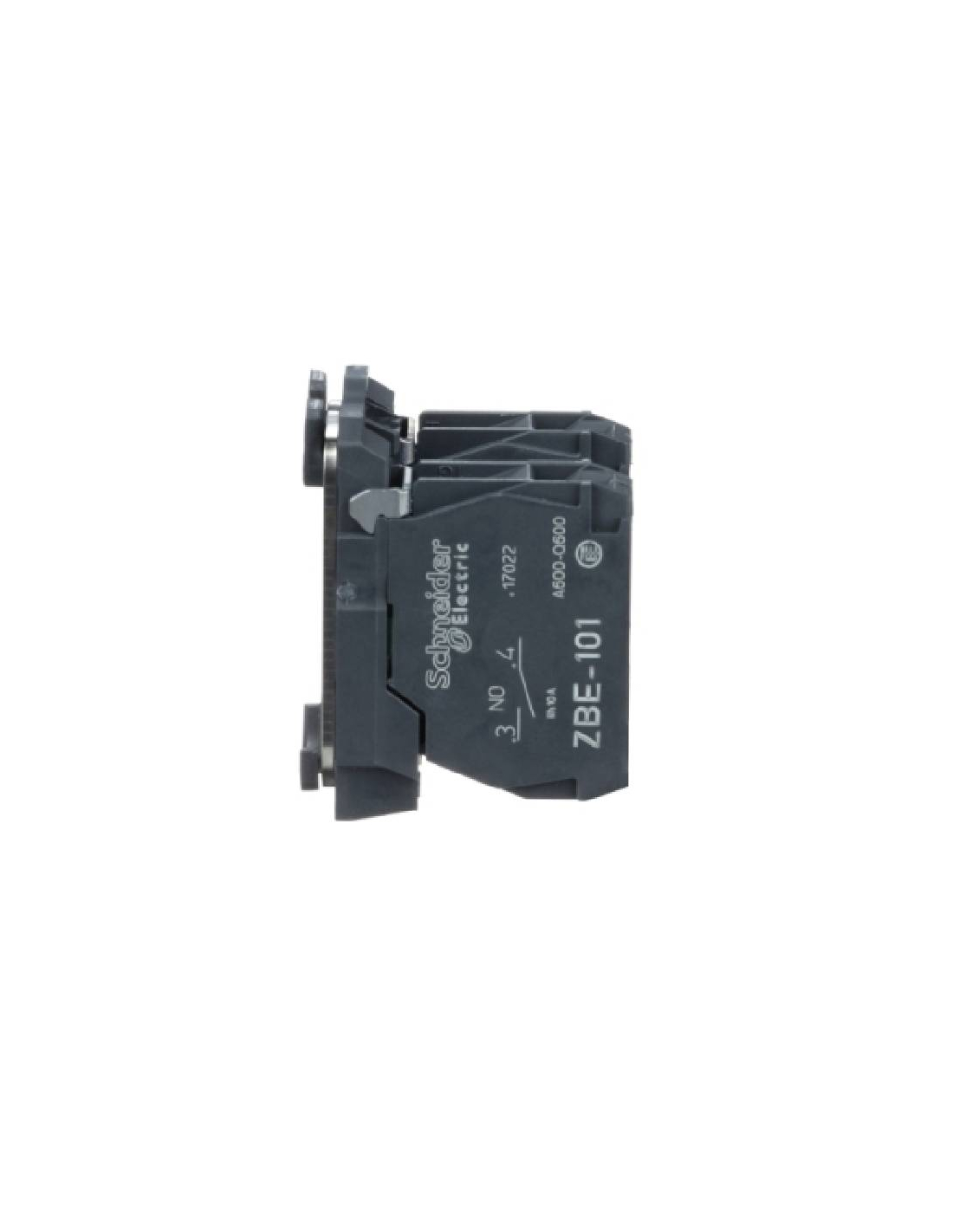

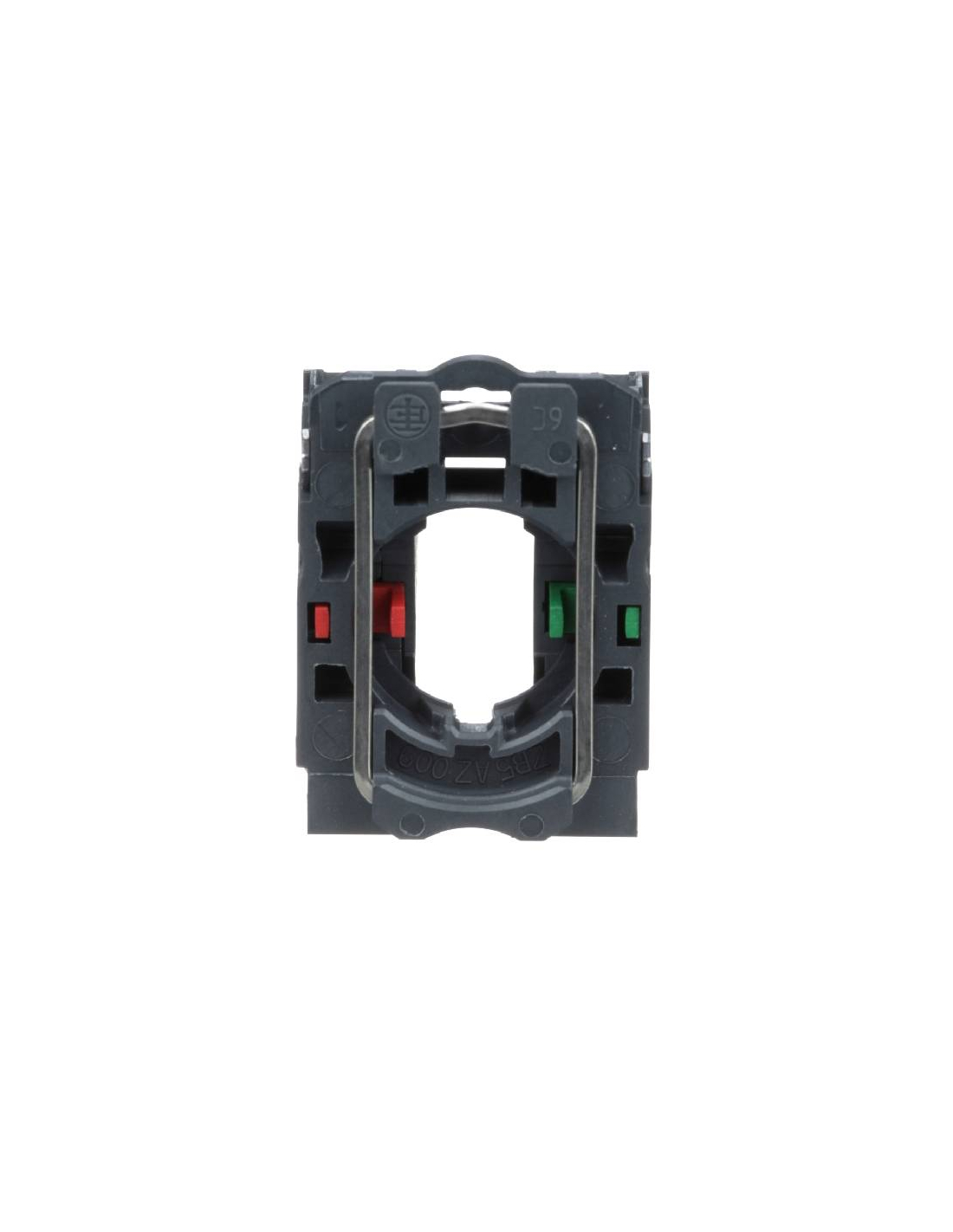

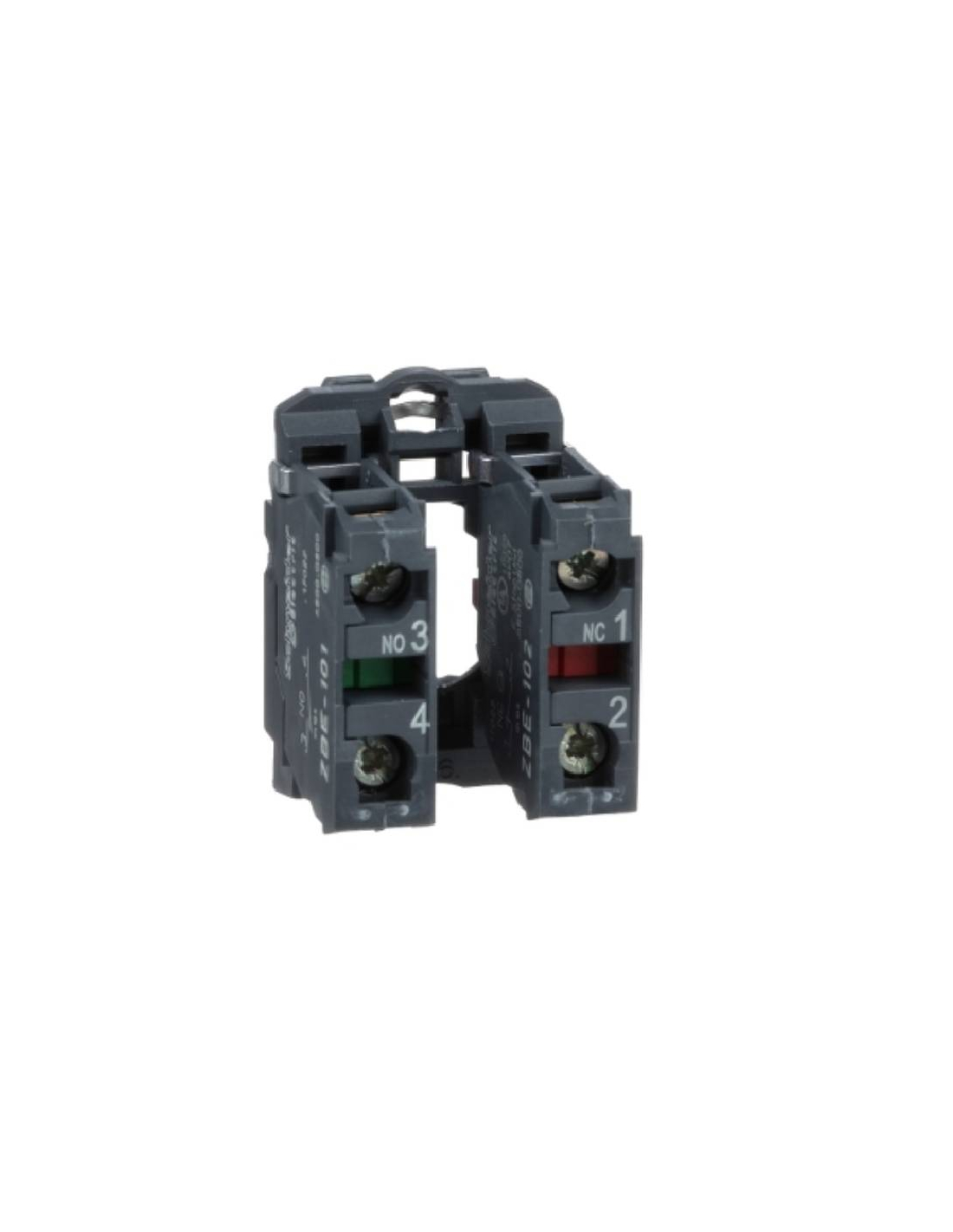

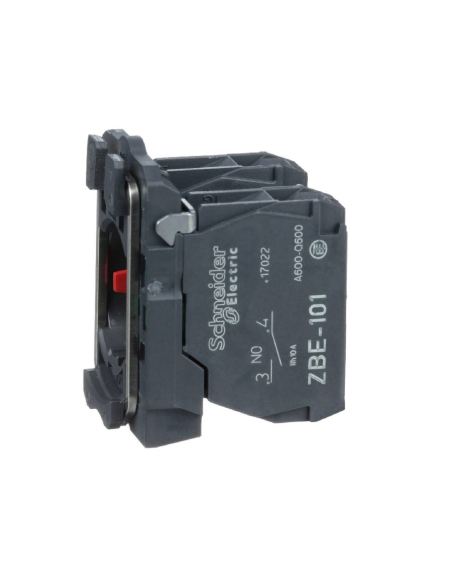

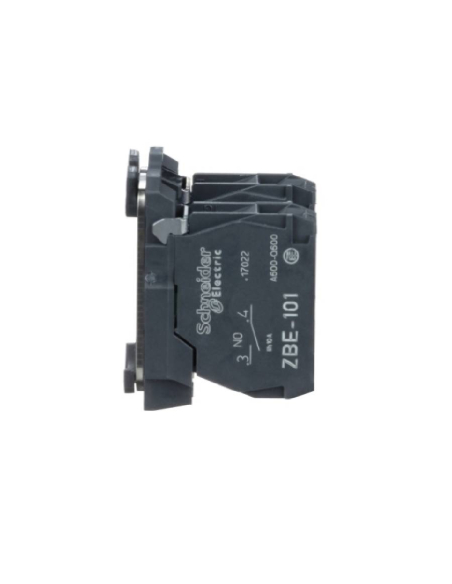

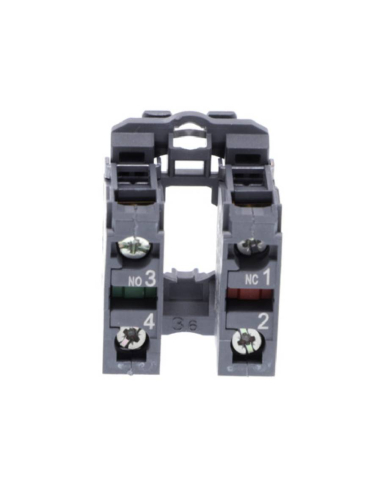

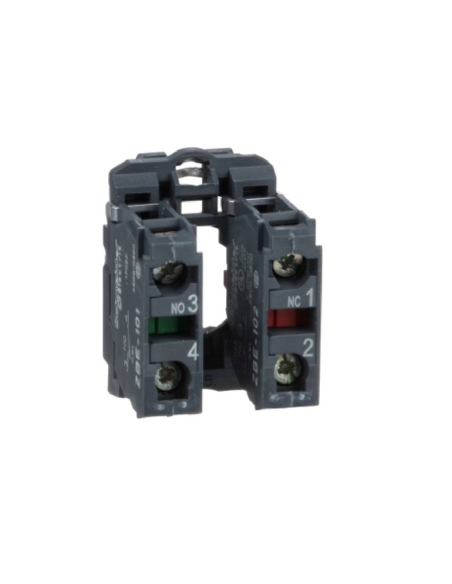

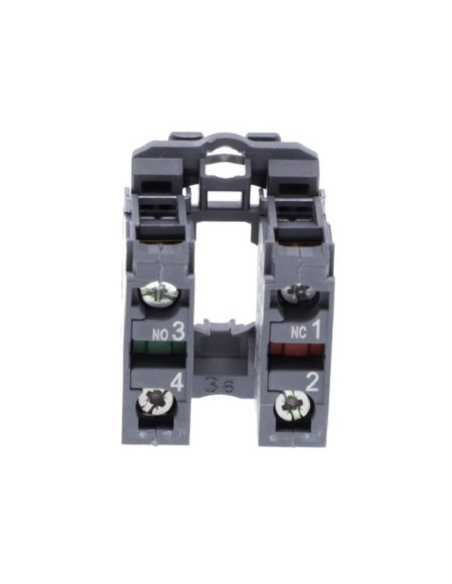

La fornitura comprende il corpo completo: un'unità di contatto aperta (ZBE101), un'unità di contatto chiusa (ZBE102) e la base o l'anello di fissaggio in plastica (ZB5AZ009) che consente di collegare le teste XB5 con le unità di contatto.

Caratteristiche:

• Produttore: SCHNEIDER
• Numero di parte: ZB5AZ105
• Tipo di contatto: Aperto + Chiuso (1NO + 1NC)
• Funzionamento del contatto: Interruzione lenta
• Protezione da cortocircuito: 10A Fusibile a cartuccia tipo gG
• Corrente termica convenzionale: 10A
• Tensione nominale di isolamento: 600V
• Resistenza alla tensione di picco: 6kV
• Corrente nominale di funzionamento: 3A a 240V, AC-15 / 6A a 120V, AC-15 / 0,1A a 600V, DC-13 / 0,27A a 250V, DC-13 / 0,55A a 125V, DC-13 / 1,2A a 600V, AC-15
• Durata meccanica: 10000000 cicli
• Temperatura di funzionamento: -40...70C
• Gradi di protezione: IP20
• Terminali: a vite

Dimensioni:





Per ulteriori informazioni, è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
