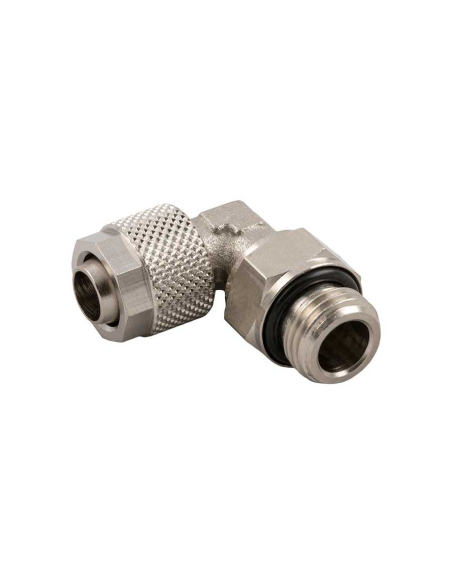

Raccordo a gomito orientabile con filetto maschio cilindrico da 1/8 per tubo diametro 6/4, corpo in ottone nichelato. Questi raccordi sono dotati di un sistema a cuneo che permette di collegare con estrema sicurezza tubi termoplastici per applicazioni pneumatiche e fluidiche. Il suo design a spiga consente una migliore connessione con il tubo, mentre l'esagono del dado di bloccaggio superiore semplifica notevolmente il bloccaggio manuale o con chiave, senza elementi di tenuta elastomerici.
Questi tipi di raccordi sono molto utili in una moltitudine di applicazioni come aria compressa, automazione pneumatica, circuiti idraulici industriali, gas inerti, vapori, fluidi, vuoto, ecc. La pressione e la temperatura vengono determinate in base al tubo utilizzato, pertanto tali valori vengono definiti in base alle caratteristiche del tubo stesso. Per i raccordi in versione “girevole” i valori sono: - 20C / + 80C.
In nessun caso i raccordi “girevoli” devono essere utilizzati come rotanti.
Montaggio:
Caratteristiche tecniche:
- Produttore: Aignep .
- Riferimento: 1115 6/4 1/8
- Filettatura cilindrica: 1/8
- Diametro del tubo: 6/4
- Fluidi e liquidi: Compatibile con il tipo di connessione
- Materiale: Ottone nichelato
- Temperatura (raccordi girevoli): da -20°C a +80°C
- Tubi di collegamento: Materiale PA6, PA11, PA 12, Polietilene, Poliuretano (*) , PTFE e FEP
- Misure specifiche per tubo poliuretano : 8/5 - 8/5,5, 12/9
- Regolamenti del filo:
- Gas conico conforme a ISO 7.1, BS 21, DIN 2999
- Gas cilindrico conforme alla norma ISO 228 Classe A
- Metrico secondo ISO R/262.
(*) utilizzare da 90 a 98 Shore, per prestazioni massime si consiglia 98 Shore A.
Dimensioni:
Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati" .
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
