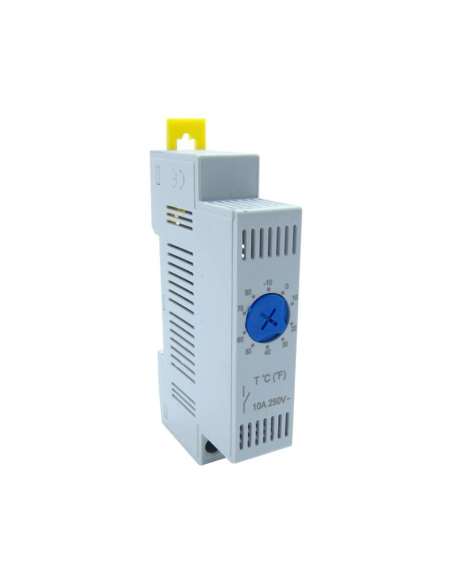

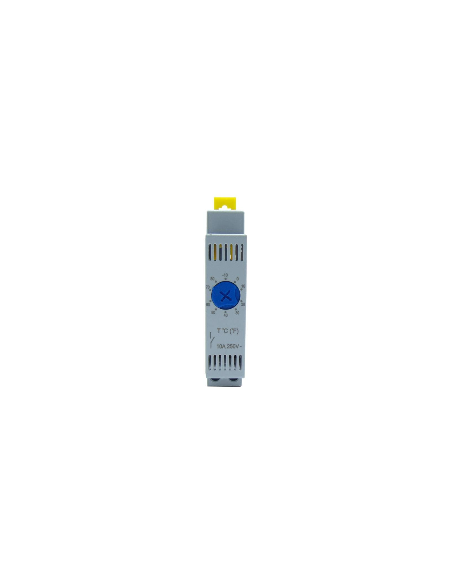

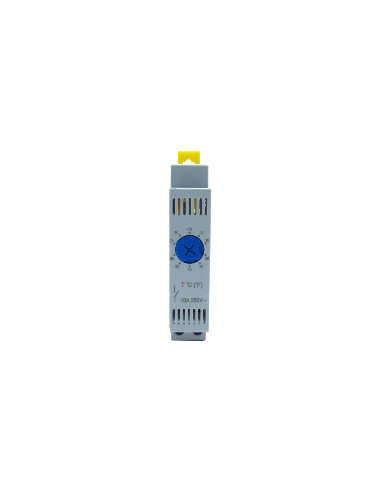

Termostato semplice e compatto per il controllo della temperatura in armadi elettrici o ambienti simili, con un contatto aperto. Regolazione analogica della temperatura ed elemento sensore di tipo bimetallico. Il contatto si chiuderà quando viene superata la temperatura impostata.L'uso normale è per controllare elementi di ventilazione, raffreddamento o allarme.
Realizzato in materiale plastico ABS, di dimensioni molto compatte e molto facile da installare su guida DIN (1 modulo di larghezza).
Questo tipo di elemento deve essere posizionato nella zona superiore del quadro elettrico, con la massima distanza possibile da elementi riscaldanti o altri elementi che generano calore. I fori di ventilazione del termostato non devono essere ostruiti.
Prestare particolare attenzione alla potenza del carico da collegare al termostato, non va mai superata, il termostato si deteriorerebbe irrimediabilmente per sovraccarico, installare gli opportuni dispositivi di protezione e se necessario utilizzare carichi superiori a quelli sopportabili .il contatto di uscita del termostato, installare relè o contattori adeguati al carico da collegare.
Caratteristiche tecniche:
- Produttore/Fornitore: OMU/Mixvil
- Riferimento: TH1M
- Tipo di contatto: 1 aperto NO
- Capacità di commutazione massima 250 V CA, 10 (2) A / 120 V CA, 15 (2) A
- Corrente massima in ingresso: CA 16 A (max. 10 secondi)
- Intervallo di regolazione della temperatura: 0º ~ 60ºC
- Sensibilità di commutazione: +/- 5°C
- Colore del controller: blu
- Tipo di sensore: bimetallico
- Tipo di contatto: azione immediata
- Durata della vita: >100.000 cicli.
- Collegamento elettrico: morsetto bipolare mediante viti
- Materiale: plastica conforme a UL94 V-0
- Montaggio: guida DIN da 35 mm, EN 60715
- Posizione di montaggio: qualsiasi
- Temperatura di funzionamento: da -20°C a +80°C
- Umidità operativa: max. 90% UR (senza condensa)
- Dimensioni: 83 x 48 x 17 mm
- Peso: 40 g
- Grado di protezione: IP-20
(*) In caso di collegamento con cavo twistato, utilizzare un terminale tubolare . I contatti dell'elemento bimetallico sono soggetti agli influssi ambientali, pertanto la resistenza di contatto può variare. Ciò può portare ad una caduta di tensione e/o al riscaldamento dei contatti.
Schema di collegamento:
Esempio di connessione:
Dimensioni:
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
