Relè 24Vdc 4 contatti 6A segnalazione meccanica e luminosa SERIE RXM - SCHNEIDER

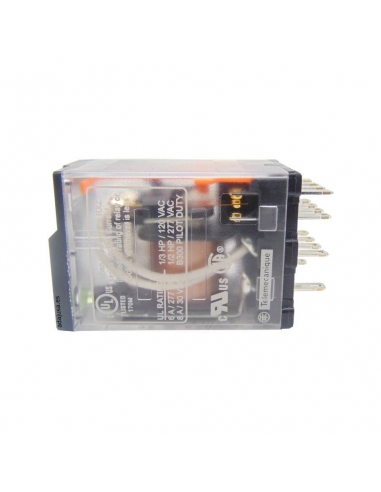

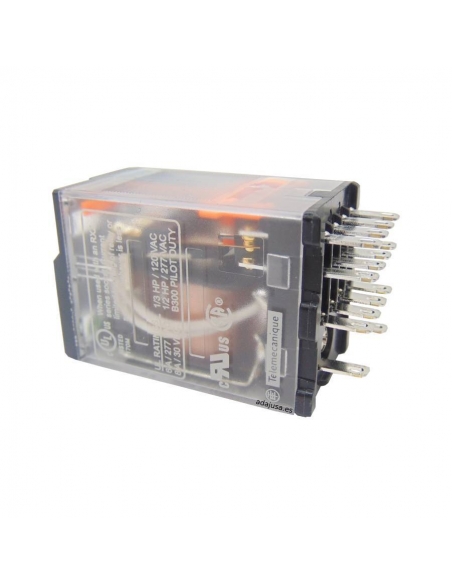

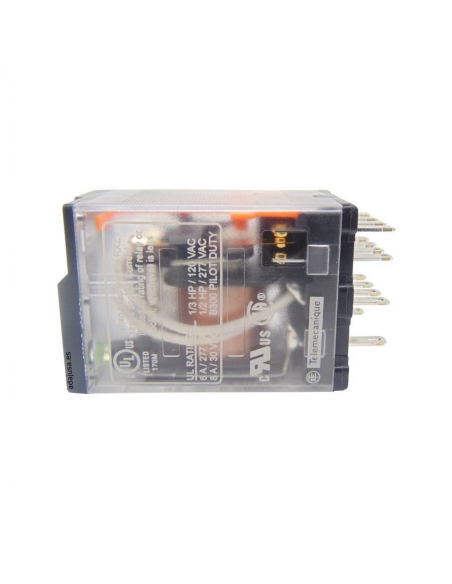

Relè di interfaccia a 4 contatti 24Vdc. 4 contatti di tipo commutato (STPD) da 6A e 14 pin piatti da inserire su presa SCHNEIDER serie RXZE.

Il relè comprende: indicazione di stato a LED meccanico e luminoso, pulsante con ritorno a molla per il test dei contatti, sportello di blocco rimovibile che consente la manutenzione forzata dei contatti nelle sequenze di test o manutenzione, legenda rimovibile per l'identificazione del relè, 4 ritagli per adattatore per montaggio su guida DIN o adattatore per montaggio a pannello con alette di montaggio (adattatori non forniti)

Progettato per uso generale e per altre applicazioni specifiche come quadri di comando, quadri di comando e distribuzione, automazione, gestione e controllo di reti elettriche, illuminazione stradale e di gallerie, interruttori e interruttori, ecc.


Caratteristiche:

• Produttore: SCHNEIDER
• Riferimento: RXM4AB2BD
• SERIE RXM - ARMONIA
• Funzionamento a contatto standard
• Indicazione di stato meccanica e luminosa
• Configurazione del contatto STPD
• Prese di montaggio serie RXZE2M114, RXZE2M114M, RXZE14P, RXZE2S114M

Caratteristiche tecniche:

• Configurazione contatti: 4 scambi
• Tensione circuito di controllo: 24Vdc
• Corrente termica nominale: 6A a -40…55°C
• Forma del perno: piatto

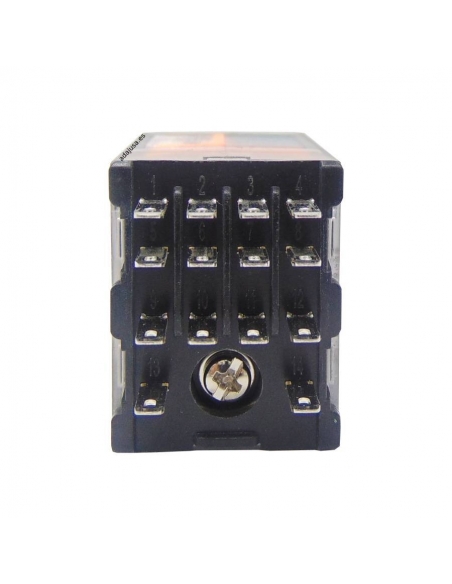

• Numero di pin: 14
• Tensione nominale di funzionamento: 19,2...26,4Vdc
• Tensione nominale di isolamento: 250V
• Resistenza ai picchi di tensione: 2,5 kV durata elettrica 1,2/50 µs
• Corrente nominale di impiego: 3A a 28V - NC / 3A a 250V - NC / 6A a 28V - NO / 6A a 250V - NO
• Massima tensione di commutazione: 250V
• Massima capacità di commutazione: 1500 VA / 168 W
• Carico nominale resistivo: 6A / 250Vac, 6A / 28Vdc
• Capacità di commutazione minima: 170 mW a 10 mA, 17 V
• Tasso di funzionamento:
• Durata meccanica: 10.000.000 di cicli
• Durata elettrica: 100.000 cicli
• Materiale di contatto standard: AgNi
• Temperatura ambiente: da -40 a +55 ^o C
• Grado di protezione: IP40 conforme a EN/IEC 60529
• Posizione operativa: qualsiasi posizione

Dimensioni (mm/pollici):




Schema elettrico:



NOTA: I riferimenti in blu corrispondono alla marcatura Nema




Per maggiori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, deve essere installato da personale qualificato nel rispetto delle normative vigenti nel luogo di installazione.
