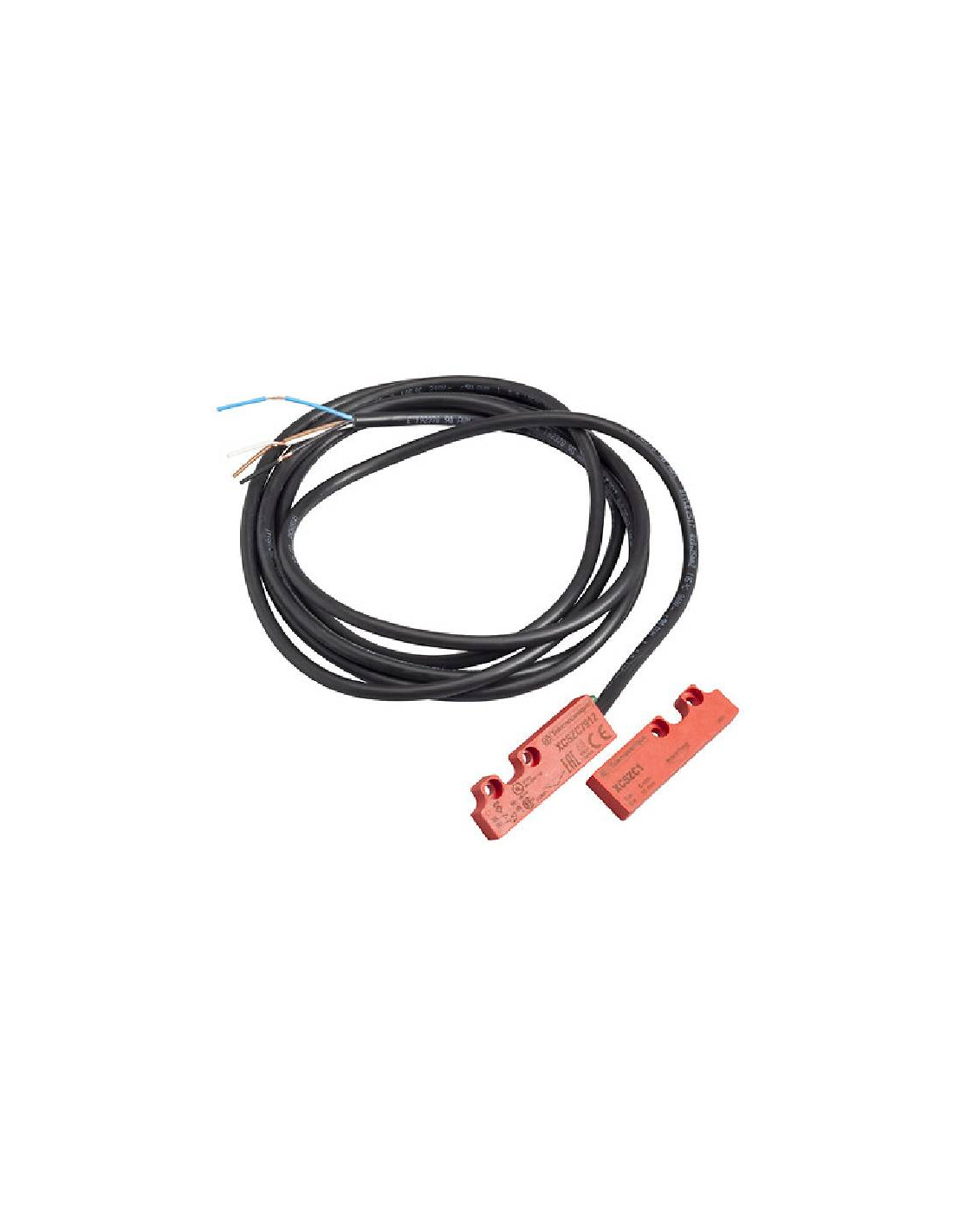

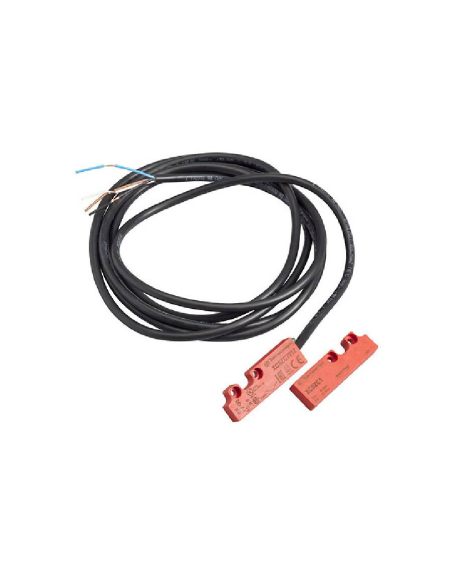

Sensore magnetico codificato senza contatto XCSDMC 1NC+1NO con cavo di 5 m - Telemecanique

Interruttore magnetico di sicurezza compatto con magnete codificato associato per il rilevamento senza contatto, realizzato in plastica con cablaggio lungo 5 metri. Sensore magnetico dotato di due contatti bipolari indipendenti di tipo Reed 1NO + 1NC con funzionamento sfalsato azionati dal magnete codificato e con indicatore di protezione a LED chiusa. I contatti NC e NO cambiano stato non appena il magnete si trova a una distanza di circa 5 mm dal sensore. Adatto per l'installazione in ambienti polverosi con grado di protezione IP66, IP67. Da utilizzare con le unità di controllo di sicurezza.




Gli interruttori magnetici codificati hanno un livello di codifica basso secondo la norma EN/ISO 14119. Quando vengono utilizzati nei circuiti di sicurezza, i contatti con tecnologia reed devono sempre essere utilizzati in combinazione con un'unità di controllo di sicurezza.

Gli interruttori di sicurezza senza contatto sono progettati specificamente per macchine industriali a bassa inerzia dotate di porte, coperture o protezioni con allineamento impreciso. Sono ideali per macchine sottoposte a frequenti lavaggi o spruzzi di liquidi e per interruttori di sicurezza esposti a urti e vibrazioni.Migliorano la sicurezza per tutta la durata della macchina, garantendo al contempo la sicurezza del personale; proteggono l'operatore arrestando immediatamente qualsiasi movimento pericoloso quando la distanza tra l'interruttore e il suo magnete è superiore a 5 mm.


Questi dispositivi sono stati progettati in conformità alle norme attualmente in vigore EN/IEC 60947-5-1, EN/ISO 13849-1, EN/IEC 62061, EN/IEC 60947-1, EN/ISO 14119, EN/IEC 60204. Con un sistema di controllo adeguato e correttamente collegato, il livello di sicurezza massimo raggiungibile è: PL e secondo EN/ISO 13849-1, categoria 4 secondo EN/ISO 13849-1 e SIL 3 secondo EN/IEC 61508.

Caratteristiche:

• Costruttore: Telemecanique
• N. rif.: XCSDMC5915
• SERIE XCSDMC
• Design: rettangolare, compatto
• Tipo e composizione dei contatti: 1 NC + 1 NA
• Funzionamento dei contatti: A gradini
• Materiale della custodia: Termoplastica (PBT)
• Materiale del cavo: PVC (ROHS)
• Dimensioni: 51x16x7 mm
• Connessione elettrica: precablata
• Composizione del cavo: 4 x 0,25 mm² Lunghezza del cavo: 5m
• Lunghezza cavo: 5m
• Numero di pali: 2
• Segnalazione locale: 1 LED
• Direzioni di avvicinamento: 3 direzioni
• Tensione nominale di funzionamento: 24Vdc
• Tensione nominale di isolamento: 100Vdc
• Distanza di funzionamento garantita: 5 mm
• Distanza di intervento garantita: 15 mm
• Corrente nominale di funzionamento: 100mA
• Durata elettrica: 1200000 cicli
• Temperatura di funzionamento: -25...85°C
• Grado di protezione: IP66 secondo IEC 60529 / IP67 secondo IEC 60529
• Peso: 0,101 kg
• Massimo livello di sicurezza (*): PL=e, categoria 4 secondo EN/ISO 13849-1 e SIL 3 secondo EN/IEC 61508
• Standard: IEC 60947-5-1, IEC 60204-1, CSA C22.2 No 14, ISO 12100, UL 508, ISO 14119
• Certificazioni: CE, CSA, UL

Dimensioni:

(1) Svasatura: Ø 6 x 3,5 mm



Montaggio:







Per ulteriori informazioni, è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".

Materiale per uso professionale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
