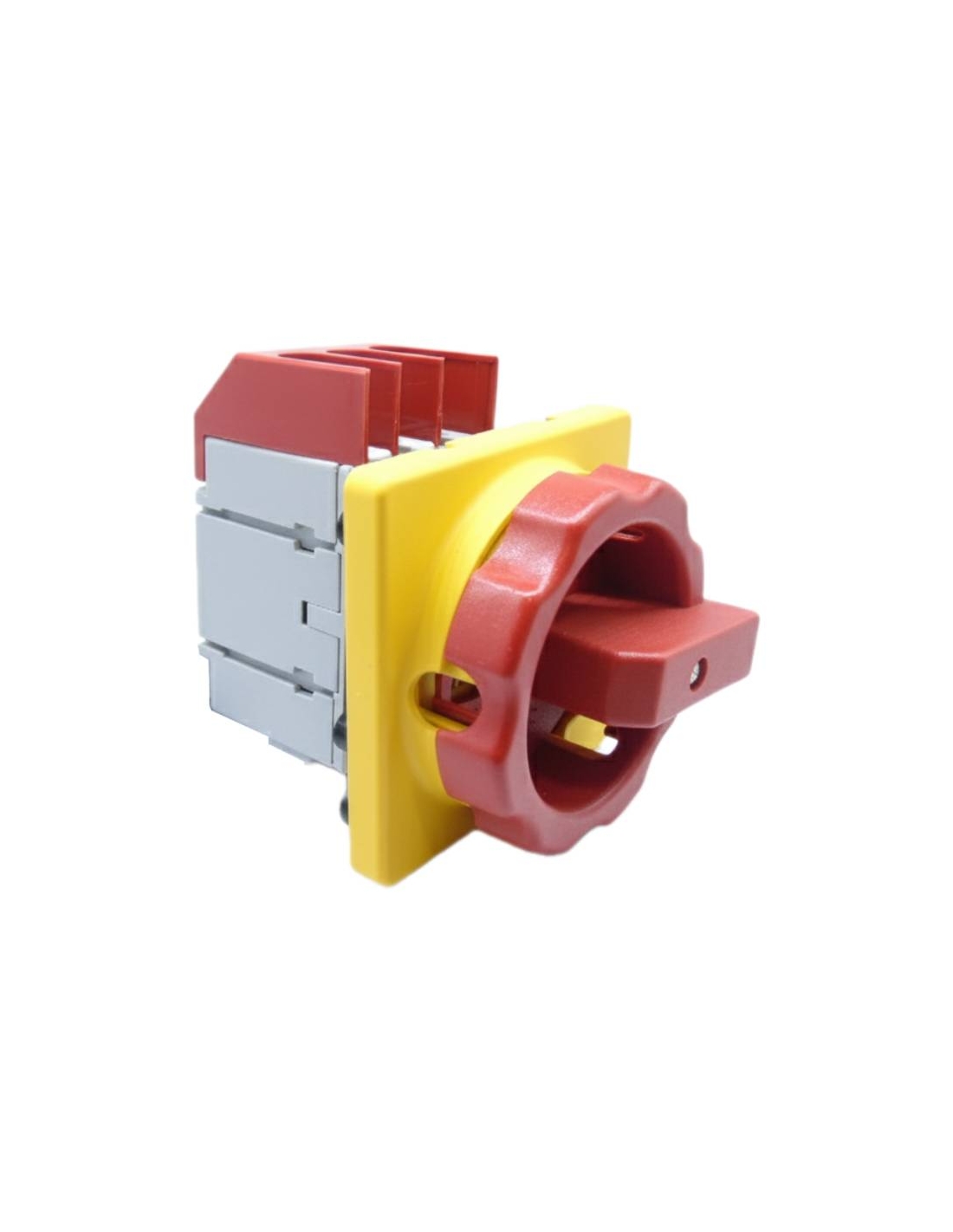

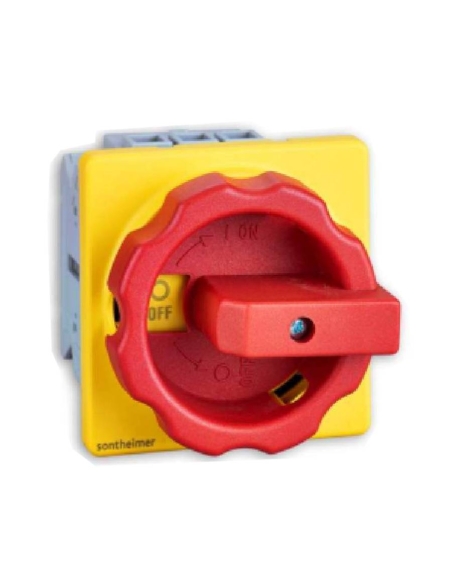

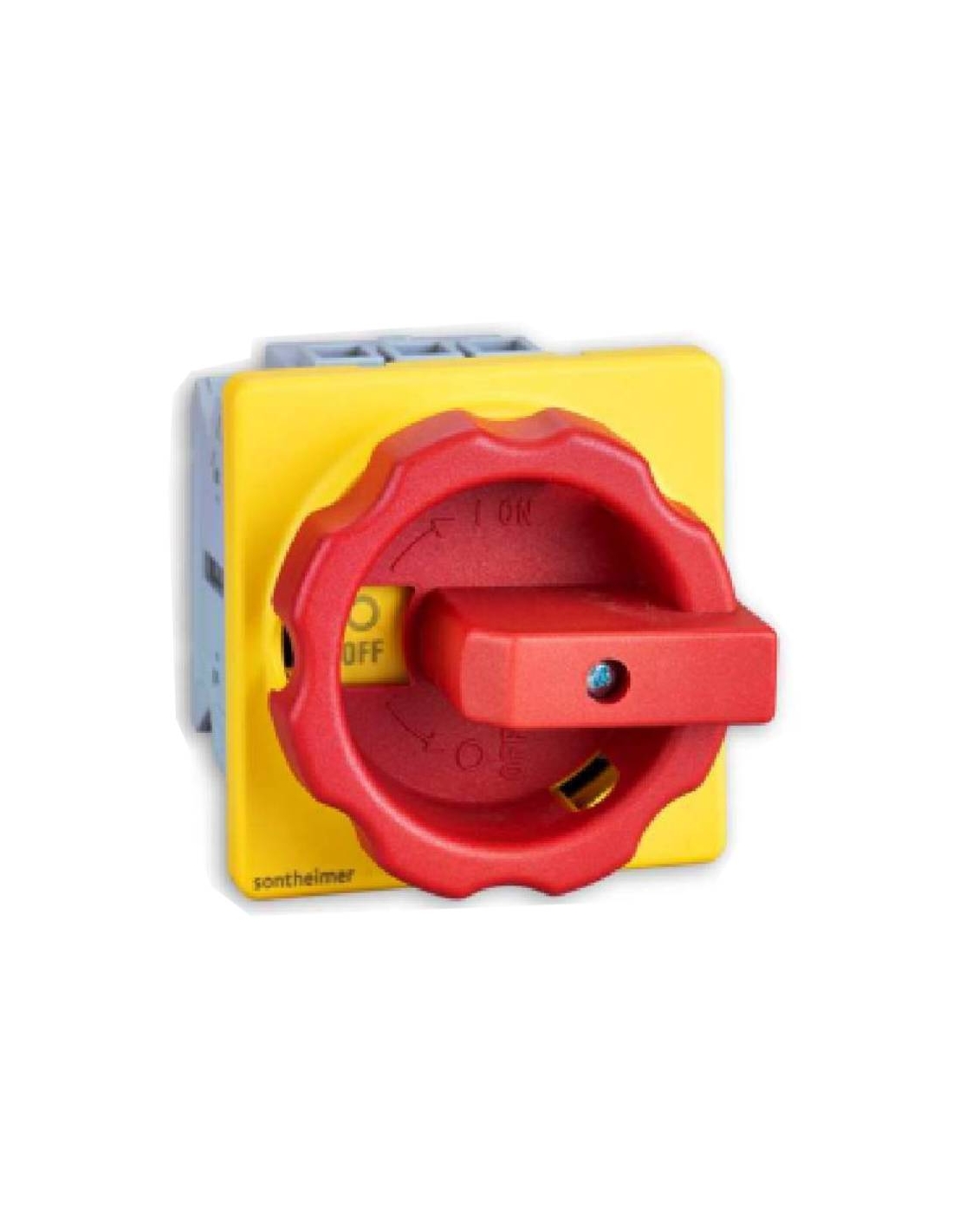

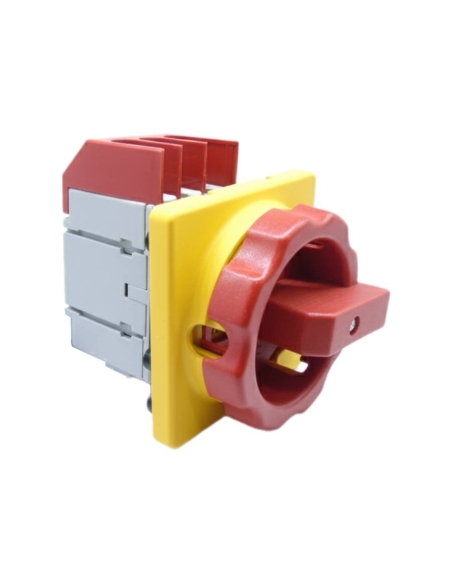

Interruttore-sezionatore oN-OFF trifase, 3 poli 25A per carichi induttivi (motori elettrici) e controllo generale. Manopola rotante a 90°, con due posizioni 0-1. Frontale di dimensioni 66x66 mm di colore giallo con manopola rossa e possibilità di chiusura a lucchetto. Montaggio mediante fissaggio a quattro fori.
Gli interruttori di manovra-sezionatori della serie LO offrono una qualità eccellente, prodotta in Germania in conformità ai più severi standard europei e internazionali (IEC/EN 60947, VDE 0660, UL, CSA), che consente loro di soddisfare tutti i requisiti di sicurezza. Sono estremamente robusti e sono stati progettati appositamente per essere utilizzati come interruttori principali e di emergenza in macchine utensili e armadi elettrici. Quando vengono azionati, i contatti principali si attivano positivamente all'accensione e allo spegnimento.

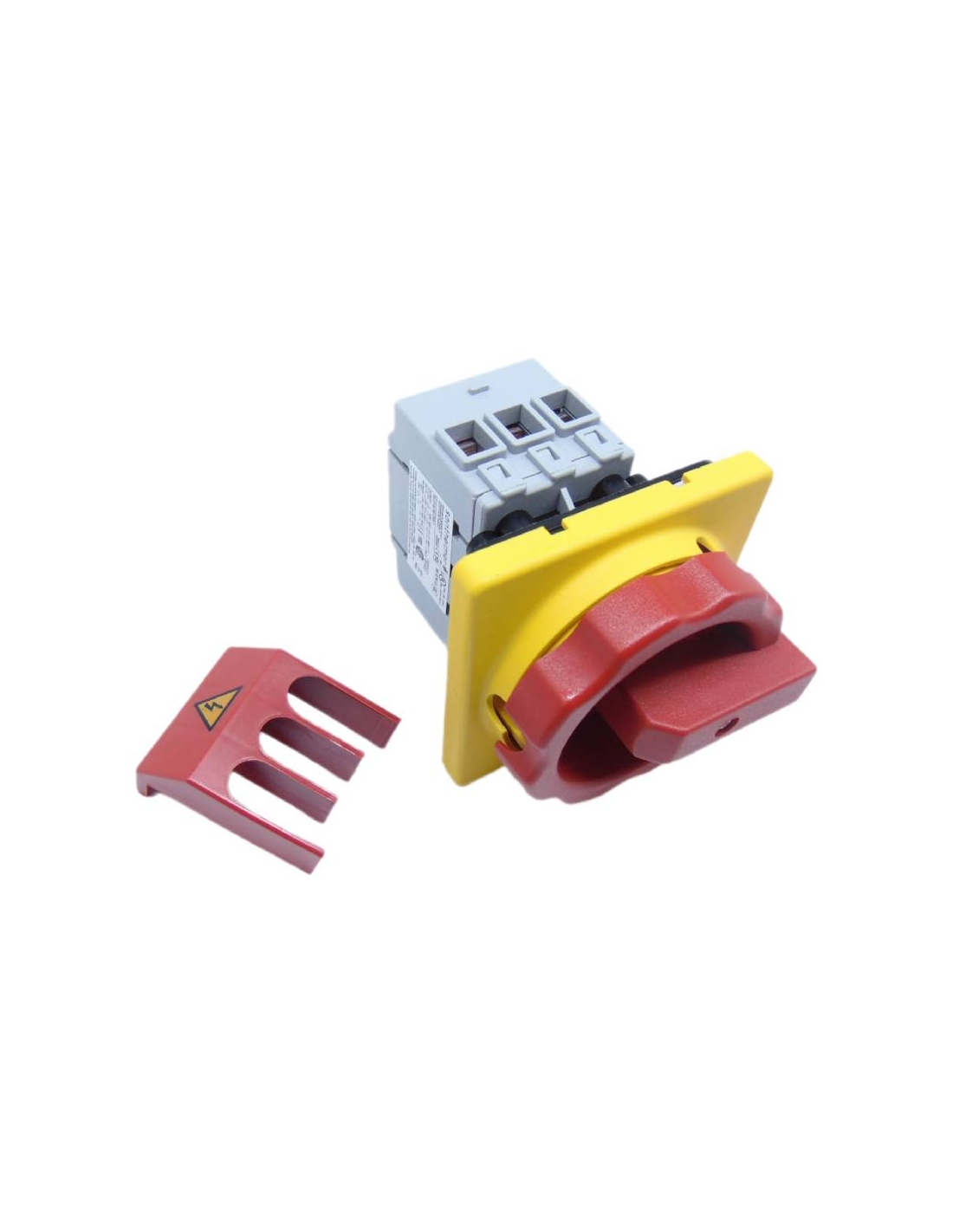

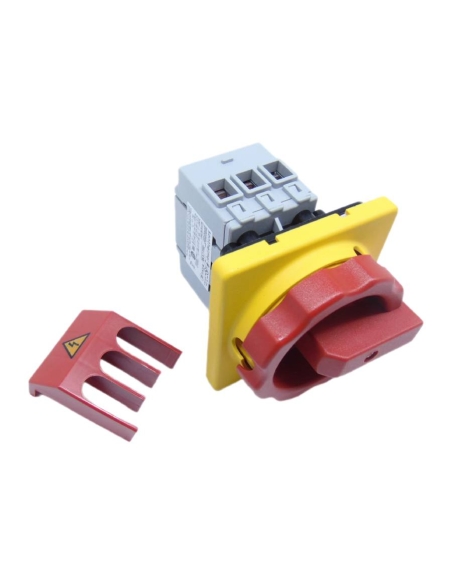

Questi interruttori compatti sono caratterizzati da grandi distanze di separazione, che garantiscono un elevato grado di sicurezza. Hanno grandi distanze di dispersione e spazio tra le connessioni. L'interruttore principale con funzione di arresto di emergenza (maniglia rossa e piastra frontale gialla) è dotato di maniglia bloccabile e terminali di sicurezza.Parti in tensione protette contro il contatto accidentale, compresi i coprimorsetti.
Questo interruttore è adatto per motori trifase fino a 4kw collegati a 230Vac o 7,5kw collegati a 400Vac.
Caratteristiche tecniche:
- Costruttore: Sontheimer
- Codice: NLO25/3E/Z33/1
- Numero di poli: 3
- Tensione di isolamento (Ui): 690V
- Resistenza alle sovratensioni (Uimp): 6kV
- Corrente termica sostenuta (Ith): 25A
- Corrente di cortocircuito ammissibile a 1s (Icw): 500A
- Corrente di cortocircuito condizionata a 440V: 10kA
- Corrente di cortocircuito condizionata a 690V: 6kA
- Fusibile di cortocircuito (max): 50A
- Frequenza: 50/60Hz
- Corrente di funzionamento (valore nominale)
- AC-21A (690V): 25A
- AC-22A (690V): -
- AC-23A (230V): 16A
- AC-23A (400V): 19A
- AC-23A (690V): 11A
- AC-3 (230V): -
- AC-3 (400V): 16A
- AC-3 (690V): 9,5A
- Capacità di commutazione (valore nominale)
- AC-23A (230V): 4kW
- AC-23A (400 V): 9kW
- AC-23A (690V): 9kW
- AC-3 (230 V): 4kW
- AC-3 (400 V): 7,5kW
- AC-3 (690 V): 7,5kW
- Temperatura di funzionamento consentita: -25...+55ºC
- Vita meccanica (cicli di commutazione): 100000
- Perdita di potenza per traccia conduttiva: 0,9W
- Versione come interruttore principale: Sì
- Versione come interruttore di manutenzione/riparazione: sì
- Versione come interruttore di sicurezza: Sì
- Protezione contro i contatti accidentali secondo DIN VDE 0106-100: Sì
- Montaggio: 4 fori di montaggio
- Grado di protezione
- Comandi: IP-65
- Terminali: IP-20
Materiale per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
