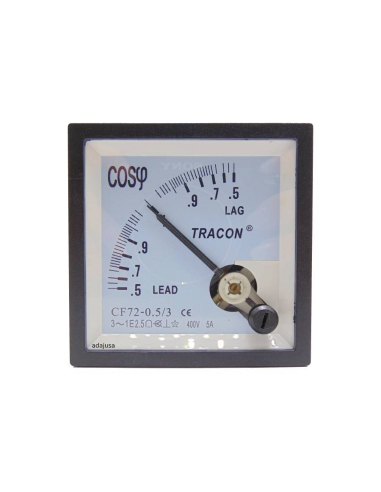

Misuratore di fattore di potenza trifase 72x72

Misuratore analogico del fattore di potenza (cos φ) per reti trifase con carichi induttivi o capacitivi. A seconda del tipo di carico, l'indicatore si sposta sul lato destro se il carico è induttivo o sul lato sinistro se il carico è induttivo, pannello con scala logaritmica. Montaggio Retroquadro 72x72 mm

Realizzato in ABS, facile e semplice da installare. Hanno una lunga durata e un fattore di sovraccarico momentaneo, molto adatto ai circuiti con sovraccarichi di corrente, che consente di aumentare la durata ed evitare il deterioramento dello strumento di misura.

È dotato di una regolazione dello zero per mezzo di un regolatore situato sulla parte anteriore dello strumento di misura. La scala di misurazione è incisa in nero su una piastra di alluminio verniciata in bianco. L'unità di misura è un puntatore di ferro.

Caratteristiche:

• Produttore/Fornitore: Tracon
• N. rif.: CF72-0,5/3
• Tipo di misura: fattore di potenza (cos φ)
• Tipo di carico: induttivo / capacitivo
• Campo di misura: 0,5 - 1
• Tensione nominale: 400Vac
• Corrente nominale: X/5A
• Tipo di collegamento: tramite trasformatore di corrente, per correnti superiori a 5A
• Rapporto di trasformazione della corrente: X/5 A, in funzione della corrente massima
• Classe (precisione): 2,5%
• Dimensioni della cornice: 72 x 72 mm
• Dimensione di taglio: 66 mm
• Temperatura di lavoro: -25ºC...+55ºC
• Grado di protezione (dal lato anteriore): IP52
• Grado di protezione dei terminali (coperchio): IP20

Connessione:

Se la corrente è superiore a 5A, è necessario utilizzare il trasformatore di corrente secondario da 5A (non incluso nella fornitura).

Dimensioni:

Materiale per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
