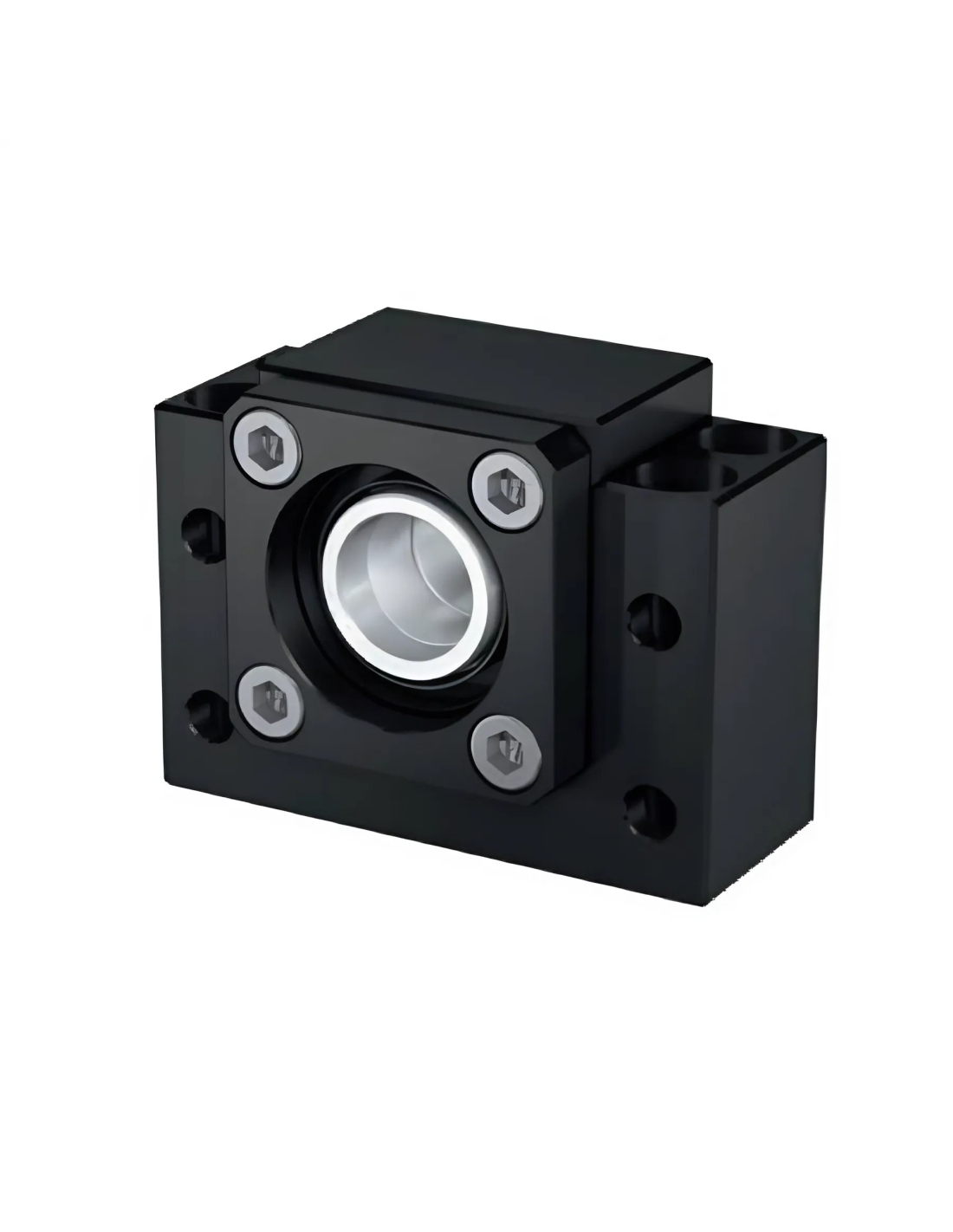

Supporto fisso BK 17 per viti a ricircolo di sfere con diametro nominale dell'albero di 25 - 28 mm, comprendente due cuscinetti a sfere a contatto obliquo di super precisione 7003A P0.
Per un corretto funzionamento, i mandrini necessitano di punti di supporto alle estremità; poiché i mandrini sostengono e generano forze assiali e radiali, necessitano di un supporto fisso a un'estremità e di un supporto flottante all'altra estremità.
Gli alloggiamenti per cuscinetti fissi BK assorbono i carichi sul mandrino e prevengono il movimento assiale fissando saldamente la vite a sfere e fornendo un'elevata rigidità. Sono costituiti da due cuscinetti a sfere a contatto obliquo della Serie 7000, da una ghiera di serraggio per il corretto precarico dei cuscinetti, da un coperchio di ritenzione e da un anello di supporto. Questi alloggiamenti sono montati sul mandrino dal lato del motore, dove viene applicata la forza motrice. Gli alloggiamenti
BK sono adatti a garantire stabilità e precisione nelle applicazioni di movimento lineare, forniscono un solido supporto al mandrino, garantendo una maggiore durata del mandrino e migliorandone le prestazioni grazie alla riduzione dell'usura. Il loro design rigido riduce al minimo la deflessione del mandrino, garantendo l'allineamento e la precisione del movimento.
L'altezza del mandrino del cuscinetto fisso BK cuscinetto corrisponde a quella del cuscinetto BF cuscinetto. La lavorazione dell'estremità del mandrino adatta al cuscinetto fisso BK è di tipo E9-xx.
Produttore: HIWIN
Codice: BK17
Dimensioni e caratteristiche del cuscinetto:
Per altre dimensioni si prega di consultare.
Materiale per uso professionale, installare in conformità con le norme vigenti nel luogo di installazione.
Per ulteriori informazioni è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati"
