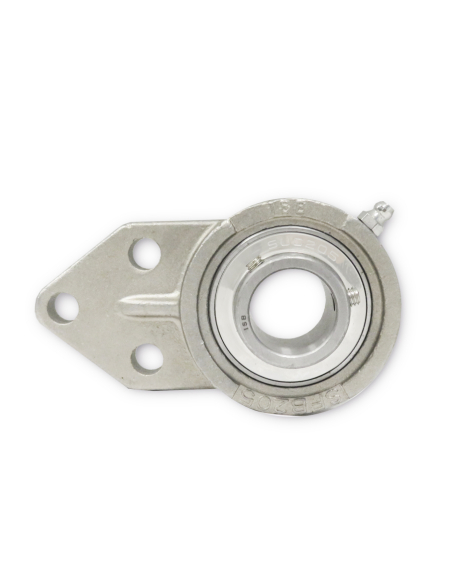

Supporto flange lato supporto con inserto già montato, entrambi gli elementi in acciaio inox tipo UCFB204, per albero Ø20mm.
Corpo del supporto cuscinetto in acciaio inox AISI 304 protetto contro la corrosione. Elevata capacità di carico.
Il cuscinetto a sfere inserito (inserto) in acciaio inossidabile AISI 440 C. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista di supporto, questa oscillazione permette l'autoallineamento nella sede del supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, tensioni indesiderate tra albero e supporto. Il cuscinetto è fissato all'albero mediante due viti allen esagonali sfalsate di 120º. Facile montaggio e smontaggio.
Il campo di applicazione di questi supporti con cuscinetti in acciaio inox sono le industrie, alimentari, petrolchimiche, chimiche, ambienti umidi o salini, nelle apparecchiature di pulizia e lavaggio a pressione... con carichi normali, velocità di rotazione da deboli a medie.
La tenuta del cuscinetto è garantita da una guarnizione composta da una lamiera protettiva in acciaio inox più una guarnizione in gomma.Il cuscinetto ha una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polveri, liquidi o quando la macchina lavora all'aperto.
I cuscinetti sono adatti a tutte le applicazioni in un intervallo di temperature da -15ºC a +100º.
La fornitura comprende (già assemblata):
- Supporto: UCFB204 in INOX
- Inserto ( cuscinetto ): UC204 in INOX
Dimensioni principali:
- Diametro: 47 mm
- B: 31 mm
- C: 17 mm
- S: 12,7 mm
- S1: 18,3 mm
- Sol: 4,8 mm
- ds: M6x1
- F: 3,7 mm
- diametro: 20 mm
- larghezza: 110 mm
- b: 62 mm
- k: 52 mm
- R: 52 mm
- l: 25,5 mm
- s: 10 mm
- g: 13 mm
- altezza: 42 mm
- B: 31 mm
- numero: 12,7 mm
- Peso: 0,70 Kg
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
