Supporto ovale con cuscinetto INOX albero 35mm UFL007 - ISB

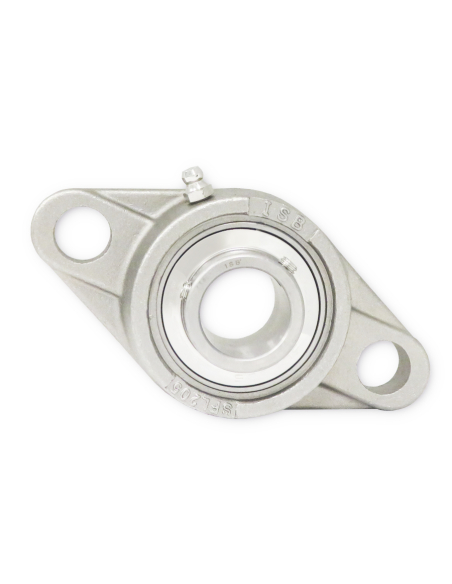

Supporto ovale autoallineante con inserto già montato, entrambi gli elementi in acciaio inox tipo UFL007 per albero Ø35mm.

I supporti con cuscinetti INOX della serie leggera offrono una notevole riduzione di dimensioni e peso rispetto alle stesse dimensioni delle serie esistenti sul mercato. Questo design favorisce il risparmio di spazio e materiale, essendo di grande applicazione nella progettazione delle macchine.

Il cuscinetto a sfere inserito (inserto) in acciaio inox AISI 440 C è scanalato, i suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista di supporto, questa oscillazione permette l'autoallineamento nella sede del supporto e compensare eventuali difetti di allineamento ed eliminare , per quanto possibile, sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero mediante due viti allen esagonali sfalsate di 120º. Facile montaggio e smontaggio.

Il campo di applicazione di questi supporti con cuscinetti in acciaio inox sono le industrie, alimentari, petrolchimiche, chimiche, ambienti umidi o salini, nelle apparecchiature di pulizia e lavaggio a pressione... con carichi normali, velocità di rotazione da deboli a medie.

La tenuta del cuscinetto è garantita da una guarnizione composta da una piastra protettiva più una guarnizione in gomma. Il cuscinetto ha una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polveri, liquidi o quando la macchina lavora all'aperto.

La fornitura comprende (già assemblata):

• Supporto: LP007 INOX
• Inserto ( cuscinetto ): U007 INOX

Dimensioni principali:

• diametro: 35 mm
• R: 122 mm
• e: 95 mm
• io: 10 mm
• g: 10 mm
• l: 20mm
• s: 13mm
• b: 80 mm
• Z: 32,5 mm
• L: 27,5 mm
• n: 7 mm
• Sol: 6 mm
• Peso: 0,498 kg

Per altri riferimenti o modelli consultare.


Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
