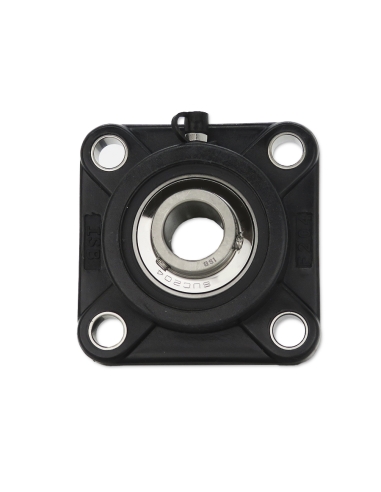

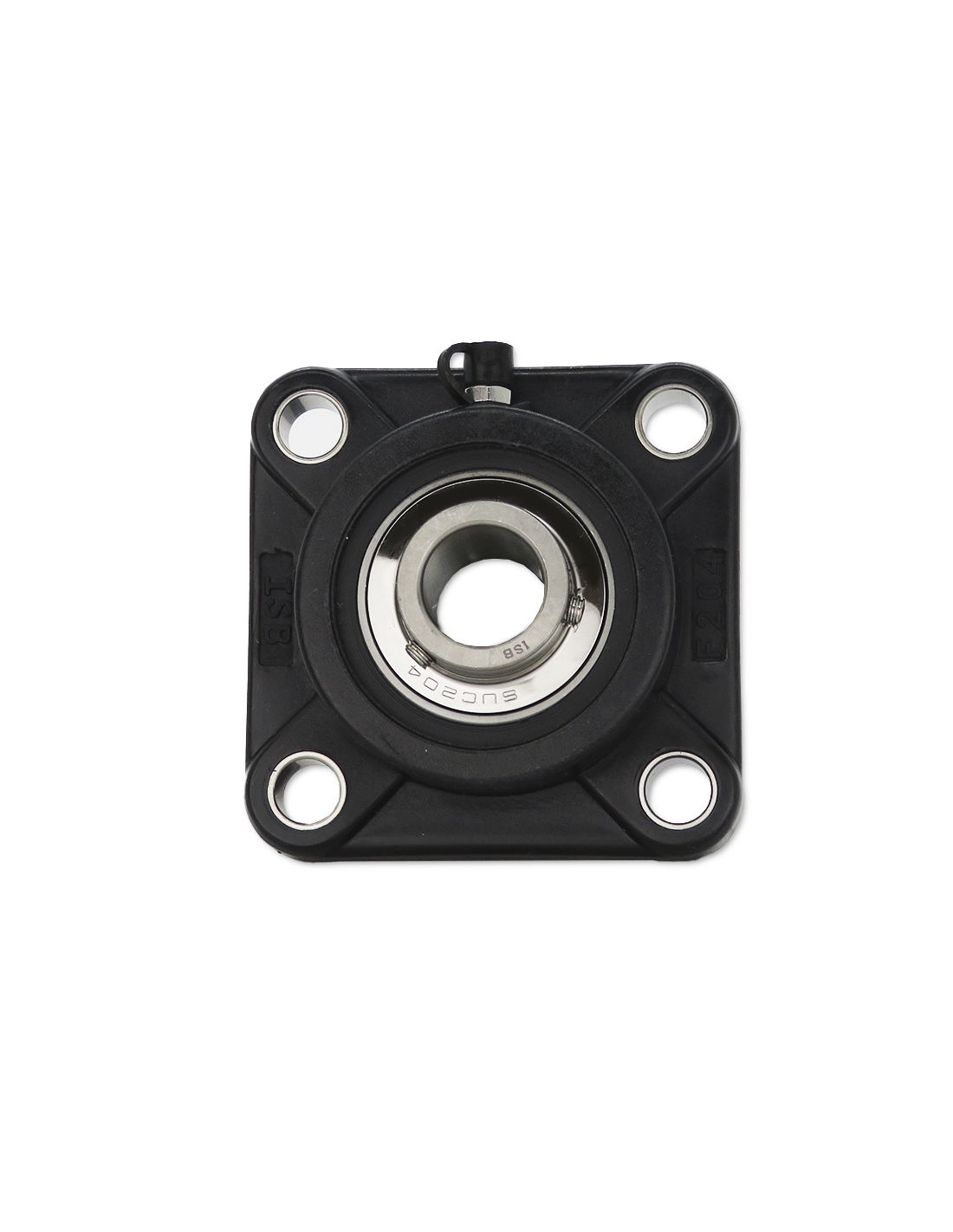

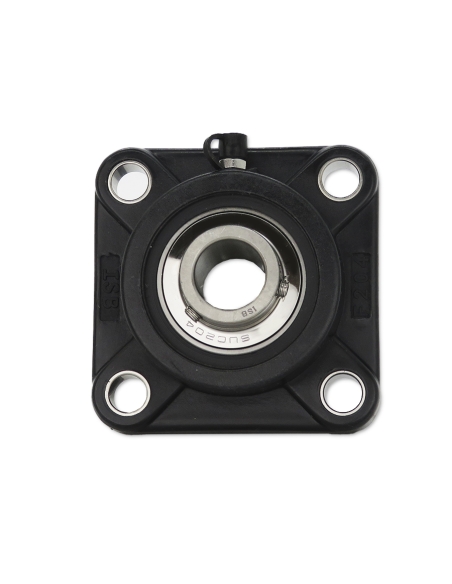

Staffa di supporto autoallineante in termoplastica nera con inserto preassemblato, per albero di diametro 30 mm.
L'inserto a sfera cuscinetto è realizzato in acciaio inox. I suoi anelli esterni hanno una superficie sferica libera di oscillare nella pista dell'alloggiamento. Questa oscillazione consente l'autoallineamento nell'alloggiamento e compensa eventuali disallineamenti ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e l'alloggiamento. cuscinetto è fissato all'albero mediante due viti esagonali allen sfalsate di 120°. Facilità di montaggio e smontaggio.
Il campo di applicazione di questi alloggiamenti per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.
La tenuta di cuscinetto è garantita da una guarnizione composta da una piastra protettiva in acciaio e da una guarnizione in gomma; cuscinetto monta una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e l'eventuale ingresso di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.
La temperatura di servizio del supporto va da -35 ºC a + 102 ºC
La consegna include (già assemblato):
- Supporto: UCF206PB (nero)
- Inserto (cuscinetto): SSUC206
Dimensioni principali:
- d: 30 mm
- P: 62 mm
- B: 38,1 mm
- C: 19 mm
- F: 5,0 mm
- a: 107 mm
- e: 83 mm
- g: 14,30 mm
- l: 31,5 mm
- s: 11 mm
- z: 41,2 mm
- i: 19 mm
- Bi: 38,1 mm
- n: 15,9 mm
- Peso: 0,50 kg
Per altri riferimenti o modelli, consultateci.
Materiale per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
