Supporto per albero ovale in lamiera stampata 35mm Serie BPFL - ISB

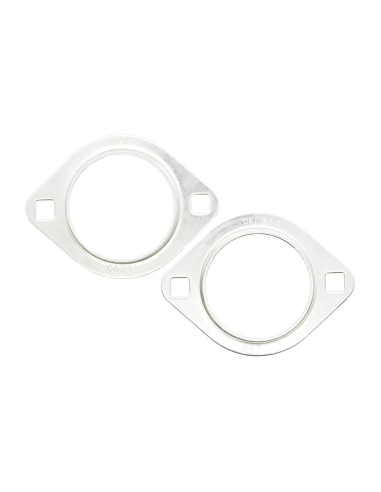

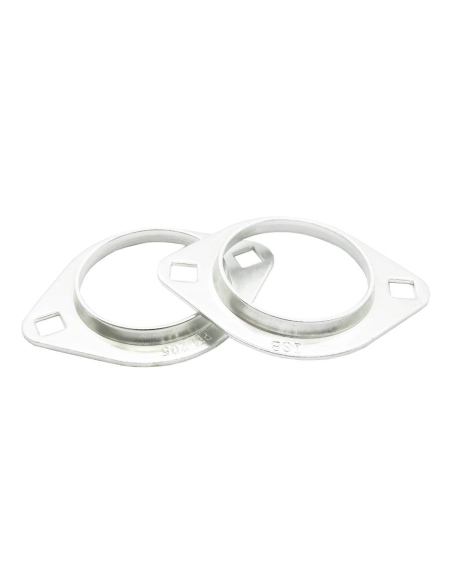

Alloggiamento ovale autoallineante realizzato in due pezzi di lamiera d'acciaio stampata, per cuscinetti con diametro dell'albero di 35 mm. Alloggiamento ovale per l'inserimento di cuscinetti a sfera delle serie SA2 e SB2 del marchio ISB.


Compatibile con i cuscinetti della serie SA2: SA207-2RS (albero da 35 mm)
Compatibile con i cuscinetti della serie SB2: SB207-2RS (albero da 35 mm)

Questo tipo di alloggiamento, abbinato a un cuscinetto libero di oscillare nella rispettiva pista di rotolamento, è in grado di compensare qualsiasi disallineamento e di eliminare ogni possibile sollecitazione tra l'albero e l'alloggiamento.

Il campo di applicazione di questo tipo di alloggiamento per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.

Gli alloggiamenti in lamiera stampata hanno un'alta velocità di rotazione e un'elevata elasticità. Questi alloggiamenti combinano leggerezza e resistenza meccanica ottimale. In alcuni casi, questo tipo di supporto può essere soggetto a deformazioni quando è sottoposto a carichi elevati, che possono variare a seconda della direzione e del carico. Inoltre, la forma del supporto e lo spessore delle piastre possono influenzare l'entità della deformazione. Il carico ammissibile deve quindi essere tale che la deformazione risultante non comprometta la funzionalità del supporto. Il carico ammissibile è circa 1/3 del valore del carico di base in direzione radiale e 1/3 del carico radiale ammissibile in direzione assiale.

Applicazioni tipiche:

• Macchine agricole
• Macchine per il giardinaggio
• Macchine per il fitness
• macchine per la lavorazione del legno, macchine per la lavorazione del marmo...
• Macchine per l'imbottigliamento
• Linee di produzione

Riferimento: BPFL-35-ISB

Dimensioni:

• a: 122 mm
• e: 100 mm
• b: 94 mm
• s: 11 mm

NOTA: La fornitura comprende solo la staffa. Il cuscinetto deve essere acquistato separatamente



Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle norme vigenti nel luogo di installazione .
