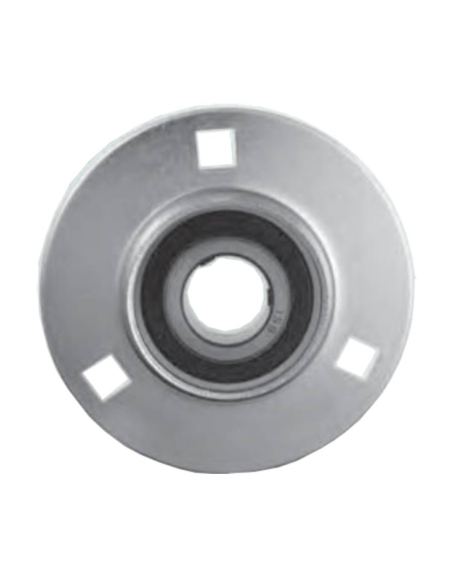

Staffa a flangia tonda autoallineante, composta da due pezzi di lamiera d'acciaio stampata, con cuscinetto ad inserto per albero Ø12 mm. Elevata capacità di carico
Inserto a una corona di sfere, collare unilaterale e vite di fissaggio, in acciaio e sigillato con due cappucci in gomma (NBR) per la tenuta su entrambi i lati. Questi cuscinetti sono liberi di oscillare nella pista di rotolamento dell'alloggiamento; questa oscillazione consente l'autoallineamento nell'alloggiamento dell'alloggiamento e compensa eventuali disallineamenti ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e l'alloggiamento. Il cuscinetto è fissato all'albero mediante due viti a testa esagonale sfalsate di 120°. Facilità di montaggio e smontaggio.
Il campo di applicazione di questi alloggiamenti per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.
La tenuta del cuscinetto è assicurata da una guarnizione costituita da una piastra protettiva in acciaio e da una guarnizione in gomma; il cuscinetto è dotato di una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.
Incluso nell'ambito della fornitura:
- Staffa in lamiera stampata: BPF-12-15-17
- Inserto (cuscinetto): SB201-2RS
NOTA: Fornito non assemblato
Dimensioni:
- d: 12 mm
- a: 81 mm
- e: 63,5 mm
- m: 14 mm
- s: 7,1 mm
- t: 4 mm
- Dimensione del bullone: M6
- B1: 22 mm
- n: 6 mm
- Peso: 0,27 kg
Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
