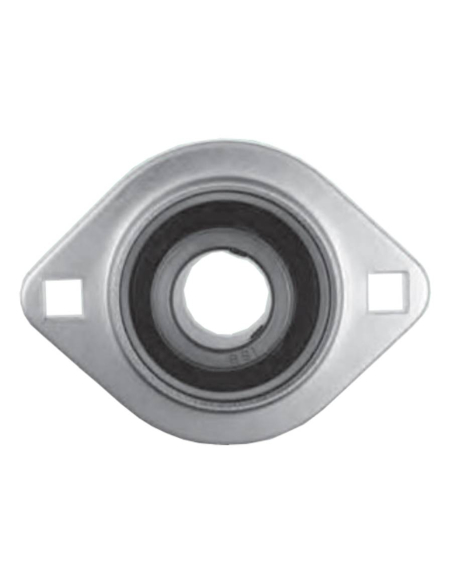

Staffa flangiata ovale autoallineante, realizzata in due pezzi di lamiera d'acciaio stampata, con cuscinetto ad inserto per albero Ø40 mm. Elevata capacità di carico
Inserto a una corona di sfere, collare unilaterale e vite di fissaggio, in acciaio e sigillato con due cappucci in gomma (NBR) per la tenuta su entrambi i lati. Questi cuscinetti sono liberi di oscillare nella pista di rotolamento dell'alloggiamento; questa oscillazione consente l'autoallineamento nell'alloggiamento dell'alloggiamento e compensa eventuali disallineamenti ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e l'alloggiamento. Il cuscinetto è fissato all'albero mediante due viti a testa esagonale sfalsate di 120°. Facilità di montaggio e smontaggio.
Il campo di applicazione di questi alloggiamenti per cuscinetti è quello delle applicazioni industriali e generali con carichi normali e velocità di rotazione medio-basse.
La tenuta del cuscinetto è assicurata da una guarnizione costituita da una piastra protettiva in acciaio e da una guarnizione in gomma; il cuscinetto è dotato di una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.
Incluso nell'ambito della fornitura:
- Supporto in lamiera stampata: BPFL-40
- Inserto (cuscinetto): SB208-2RS
NOTA: Fornito non assemblato
Dimensioni:
- d: 40 mm
- a: 148 mm
- e: 119 mm
- b: 100 mm
- m: 21 mm
- s: 13,5 mm
- t: 6,8 mm
- Dimensione del bullone: M12
- B1: 34 mm
- n: 9 mm
- Peso: 0,80 kg
Materiale per uso industriale, deve essere installato da personale qualificato in conformità alle normative vigenti nel luogo di installazione.
