Staffa quadrata con cuscinetto albero da 45mm...

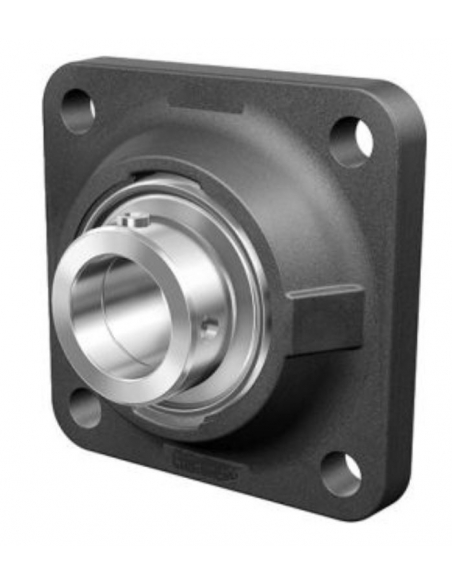

Staffa quadrata con cuscinetto albero da 45mm PCJY45-XL-N - INA

Staffa quadrata con cuscinetto albero da 45mm PCJY45-XL-N - INA

69,48 € IVA inclusa

57,42 € IVA esclusa

Supporto quadrato in ghisa con cuscinetto inserito PCJY45 per albero diametro 45mm, supporto autoallineante con cuscinetto a sfere inserito con prigionieri nell'anello interno, guarnizione in lamiera dotata di labbro in gomma nitrilica. Cuscinetto con anelli esterni sferici per l'autoallineamento e per compensare i difetti di allineamento.

Produttore: INA

Riferimento: PCJY45-XL-I

LOGO-INA

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Staffa quadrata autoallineante in ghisa grigia con inserto già assemblato, PCJY45, per albero Ø45mm.

Il corpo portante in ghisa grigia FG20 protetto contro la corrosione. Elevata capacità di carico.

Il cuscinetto inserito (inserito) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica che ha libertà di oscillare sul binario di supporto, questa oscillazione consente l'autoallineamento nell'alloggiamento di supporto e compensa eventuali difetti di allineamento ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero per mezzo di due viti a brugola esagonali spostate di 120º. Facile montaggio e smontaggio.

Il campo di applicazione di questi supporti per cuscinetti sono applicazioni industriali e generali con carichi normali, velocità di rotazione da deboli a medie.

La tenuta del cuscinetto è garantita per mezzo di un giunto composto da una lamiera d'acciaio protettiva più guarnizione in gomma, il cuscinetto monta un giunto su ciascun lato. Questo sistema di protezione impedisce l'uscita del grasso e ogni possibile infiltrazione di contaminanti, che è particolarmente indicato quando ci sono agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.

I cuscinetti sono adatti per tutte le applicazioni da un intervallo di temperatura compreso tra -15ºC e +100º.

La fornitura comprende (già assemblata):

  • Supporto: GG. CJ09-N
  • Inserto (cuscinetto): GAY45-NPP-B

Dimensioni principali:

Dimensiones soportes cuadrados INA PCJY

  • d: 45 millimetri
  • L: 137 mm
  • A1: 13 mm
  • N: 14 mm
  • B: 41,5 mm
  • J: 105 mm
  • A2: 24 mm
  • D: Rp1/8
  • A: 35 mm
  • U: 54,5 mm
  • V: 116 mm
  • Cr (N): 32500
  • C₀r (N): 20400
  • Peso: 2,00Kg.

Per altri riferimenti o modelli consultare.

Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
