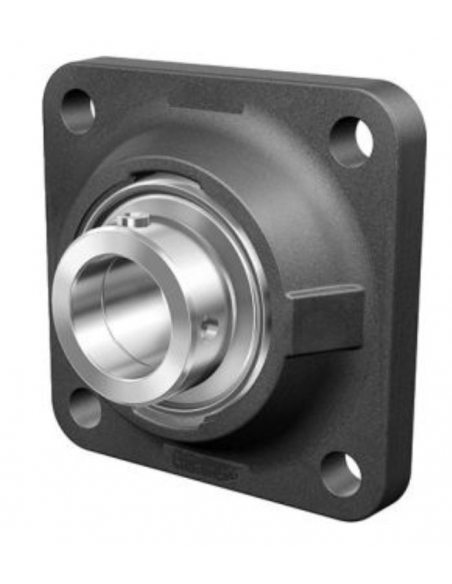

Supporto quadrato autoallineante in ghisa grigia con inserto già assemblato, PCJY60, per albero Ø60mm.
Il corpo del supporto del cuscinetto in ghisa grigia FG20 protetto contro la corrosione. Elevata capacità di carico.
Il cuscinetto inserito (inserto) di sfere in acciaio. Questi cuscinetti sono scanalati. I suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista di supporto, questa oscillazione permette l'autoallineamento nella sede del supporto e compensa eventuali disallineamenti ed elimina, per quanto possibile, le sollecitazioni indesiderate tra l'albero e il supporto. Il fissaggio del cuscinetto all'albero avviene per mezzo di due viti a brugola sfasate di 120º. Facilità di montaggio e smontaggio.
Il campo di applicazione di queste unità cuscinetto sono applicazioni industriali e generali con carichi normali, velocità di rotazione medio-basse.
La tenuta del cuscinetto è garantita da una guarnizione costituita da una lamiera di acciaio di protezione più una guarnizione in gomma, il cuscinetto monta una guarnizione su ogni lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polvere, liquidi o quando la macchina lavora all'aperto.
I cuscinetti sono adatti per tutte le applicazioni in un intervallo di temperatura da -15ºC a +100ºC.
La fornitura comprende (già assemblata):
- Staffa: GG.CJ12-N
- Inserto (cuscinetto): GAY60-NPP-B
Dimensioni principali:
- d: 60 mm
- L: 175 mm
- A1: 16 mm
- N: 18 mm
- B: 47 mm
- J: 143 mm
- A2: 34 mm
- D: Rp1/8
- R: 46 mm
- U: 68 mm
- V: 150 mm
- Cr(N): 52000
- C₀ᵣ (N): 36000
- Peso: 3,59 kg.
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
