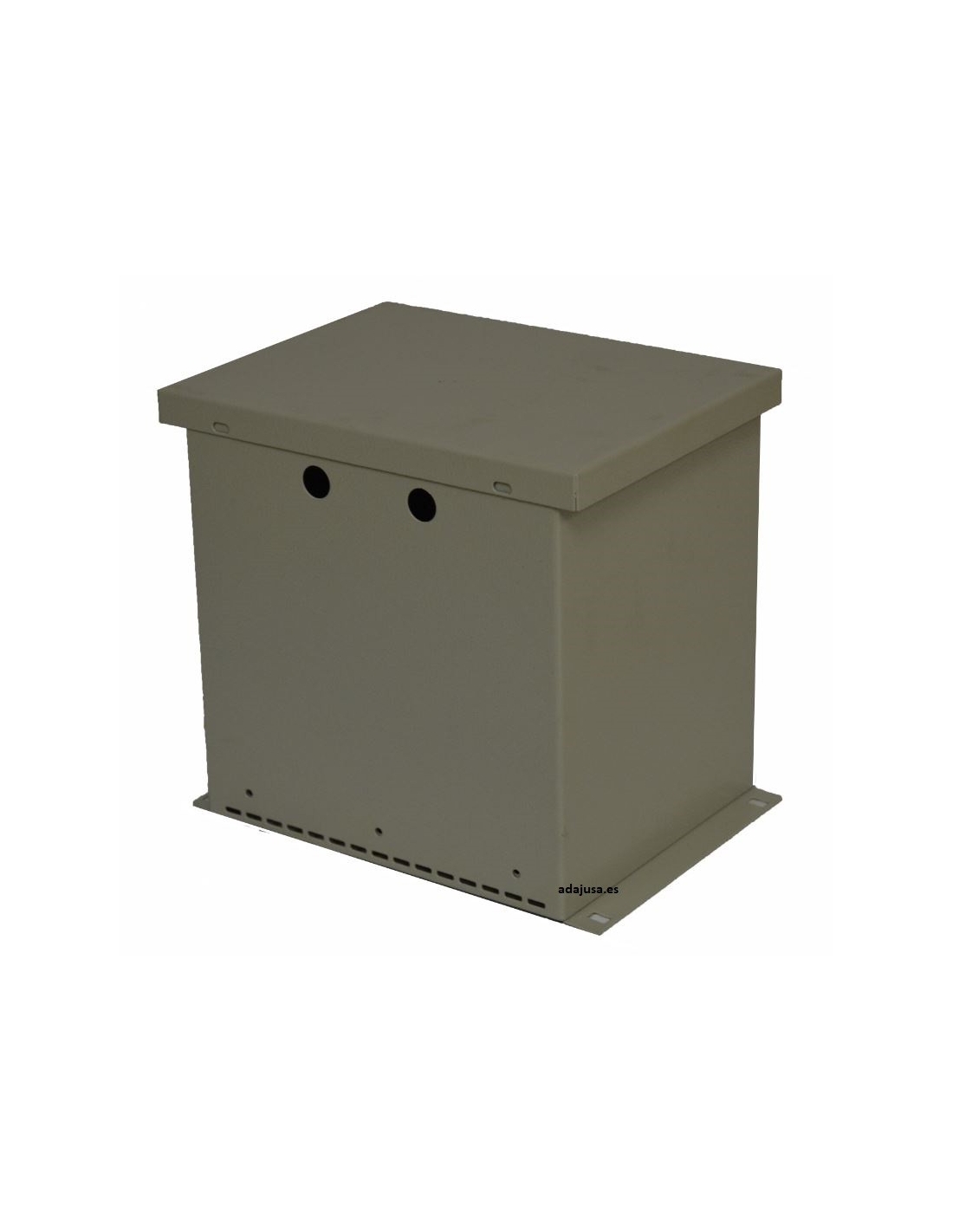

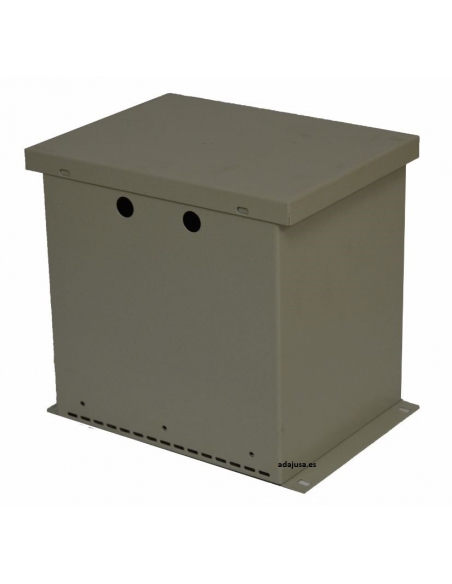

Trasformatore monofase ultra-isolato da 5KVA con scatola IP23
Trasformatore monofase ultra-isolato da 5KVA con scatola IP23

Trasformatore monofase 5000 VA 230/230V scatola ultraisolante IP23

Materiale di fabbricazione speciale
482,97 € IVA inclusa

395.88 IVA esclusa

TRA5000
Trasformatore monofase ultraisolato da 5kVA (5000VA) con scatola metallica che consente l'isolamento galvanico, il filtro antidisturbo e la generazione del neutro (installazioni bifase). Dispone di uno schermo elettrostatico di sicurezza che filtra e conduce a terra segnali e disturbi indesiderati, permettendogli di essere molto efficace nell'isolare macchine e impianti sensibili ai disturbi elettrici.

Riferimento: TRA5000
simbolo del trasformatore 230-230 con schermo

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

1 domanda sul prodotto
Privacy
Spedizioni
Ritorna


Trasformatore monofase di ultraisolamento per separazione galvanica di circuiti o macchinari, di tipo a secco, con schermo elettrostatico tra primario e secondario. Con uno strato metallico che offre un grado di protezione IP23.

Questo trasformatore di ultraisolamento fornisce la separazione tra i circuiti primario e secondario attraverso uno schermo elettrostatico di sicurezza che filtra e conduce segnali e disturbi indesiderati a terra. Riferito a terra può generare il neutro negli impianti bifase. Il grado di efficacia di questa schermatura dipende direttamente dalla qualità del collegamento a terra dell'impianto. Per la generazione o il riferimento del neutro è necessario garantire un efficiente collegamento a terra.

Vengono forniti in scatola metallica che garantisce un grado di isolamento IP-23, collegamento tramite morsetti. Non incorpora alcun circuito di protezione da sovraccarico.

Prodotto con foglio magnetico a bassa perdita che fornisce elevate prestazioni.



Caratteristiche tecniche:


  • Riferimento: TRA5000
  • Avvolgimenti: Classe termica N 200ºC.
  • Tensione primaria: 230Vac.
  • Tensione secondaria: 230Vac.
  • Potenza: 5KVA.
  • Frequenza: 50/60Hz.
  • Schermo elettrostatico tra primario e secondario
  • Tensione di prova: 3KV tra gli avvolgimenti e terra
  • Isolanti: Classe termica F 155ºC e H 180ºC.
  • Protezione: IP-23 ( Scatola metallica)
  • Temperatura ambiente: TA=25ºC
  • Raffreddamento: ANAN (Aria Naturale)
  • Certificato: UNE-EN 61558


Dimensioni del trasformatore TRA

Il trasformatore viene fornito senza alcun tipo di protezione da sovraccarico; la sua installazione è obbligatoria per evitare di sovraccaricare il trasformatore. La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipenderà dal fattore di potenza del carico collegato.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.

Domande

Domanda
Buenas tardes. Le explicó lo que tengo y lo que necesito a ver si me puede ayudar a saber cuál transformador me funcionaria mejor. En casa tengo línea 230v monofásico. Al testear: Neutro y fase me da 237v. Neutro y tierra 137v Fase y tierra 137v El cargador del coche eléctrico que es donde tengo el problema(Renault zoe) , no me funciona por la falta de neutro. El transformador sería solo para este cargador. Buscando en los foros he encontrado que el ZOE necesita que la instalación eléctrica sea de 230 Voltios entre fase y neutro (se afirma que si los 230 Voltios son entre fase y fase no funciona), que entre el conductor de tierra y el neutro la tensión no supere los 10 Voltios y que la resistencia de tierra no supere los 150 Ohmnios.
Risposta
Buenos días.

Si usted tiene una  instalación monofásica, cuando realiza las mediciones Neutro y fase 230 Vac, Neutro y  Tierra 0 V o muy próximo a él, Fase y tierra  230 Vac.


Entre neutro y  tierra no puede  medir 137 V. la única posibilidad que se nos ocurre es que usted no tenga una instalación monofásica con neutro y fase, sino una instalación bifásica  sin neutro pero con tierra, entocen al medir entre fases tiene 230 Vac, al medir entre Fase y tierra tiene 125 Vac aproximadamente.

Ebn una instalación para saber cuál es el neutro se mide con respecto a tierra, la medición entre neutro y tierra tiene que ser 0 V , como en una instalación tierra está claro cuál es, pues el otro cable será  el neutro.

Si tiene dudas, lo mejor sería que contactase con un servicio profesional.

Una vez que tenga claro el tipo de instalación que tiene se puede analizar cuál sería el transformador que necesita.

Saludos

Adajusa
David Castro llaneli su 07/11/2022 15:12:10

Domanda sul prodotto

* Campi obbligatori
(leggi)

Responsabile: ADAJUSA (CONSTRUCCIONES PBR, S.L.), scopo: rispondere alle richieste di informazioni, legittimità: consenso dell'interessato, destinatari: i dati non saranno comunicati a terzi, diritti: accesso, rettifica e cancellazione dei dati, così come altri diritti, come spiegato nelle informazioni aggiuntive. (leggi)
