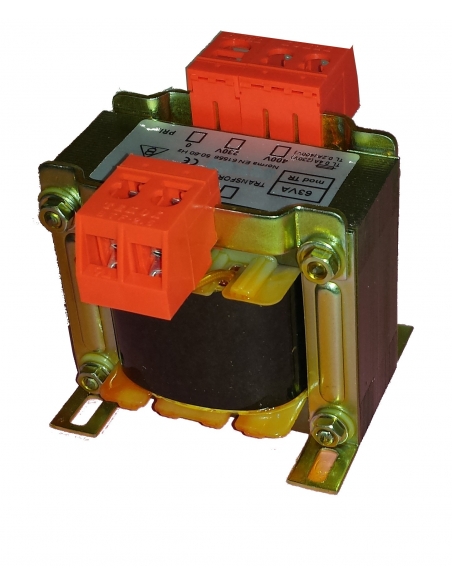

Trasformatore di isolamentomonofase per il controllo, la manovra e il comando e per usi generali. Tensione di ingresso 230 o 400Vac e con due possibili tensioni di uscita: 115 o 230Vac, ognuna delle quali selezionabile tramite jumper. La potenza fornita dal trasformatore è di 63VA, grado di protezione IP-00. A seconda del collegamento dei due secondari di uscita, il trasformatore può fornire 115Vac, con una corrente di 0,54 A (corrente apparente), o 230Vac, con una corrente di 0,27 A (corrente apparente)
L'applicazione principale di questo tipo di trasformatori è per il comando e il controllo nell'automazione industriale e per le applicazioni generali. Sono destinati ad alimentare dispositivi elettrici in cui è richiesto l'isolamento galvanico tra i circuiti e/o l'adattamento del livello di tensione.
Questo tipo di trasformatori è reversibile.
Caratteristiche tecniche del trasformatore:
- Numero di parte: TF040633200
- Tipo di trasformatore: Monofase
- Tensione primaria del trasformatore: 230-400 Vca, selezionabile tramite jumper
- Tensione secondaria del trasformatore: 115-230Vac
- Potenza nominale del trasformatore: 63 VA
- Corrente secondaria massima (In): 0,54A-0,27A, a seconda della tensione di uscita
- Classe di isolamento: T40/F
- Frequenza: 50/60 Hz.
- Protezione: IP-00
- Classe di protezione: I
- Tensione di prova del trasformatore
- 4,5 KV tra gli avvolgimenti
- 3,5 KV tra gli avvolgimenti e la terra
- Connessione: terminali a vite
- Avvolgimento: in filo smaltato rame classe H
- Montaggio del trasformatore: mediante viti
- Sistema di fissaggio: mediante angolari DIN 4307
- Certificazione: UNE-EN61558-2-4
Dimensioni
- A: 84 mm
- B: 92 mm
- C: 100 mm
- D: 64 mm
- H: 47 mm
- MxN: 9x4,8 mm
- Peso: 1,45 kg
Collegamento elettrico
Il trasformatore viene fornito senza alcun tipo di protezione da sovraccarico; è obbligatorio installarle per evitare di sovraccaricare il trasformatore. La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipende dal fattore di potenza del carico collegato.
Apparecchiature per uso professionale, da installare in conformità alle norme vigenti nel luogo di installazione.
