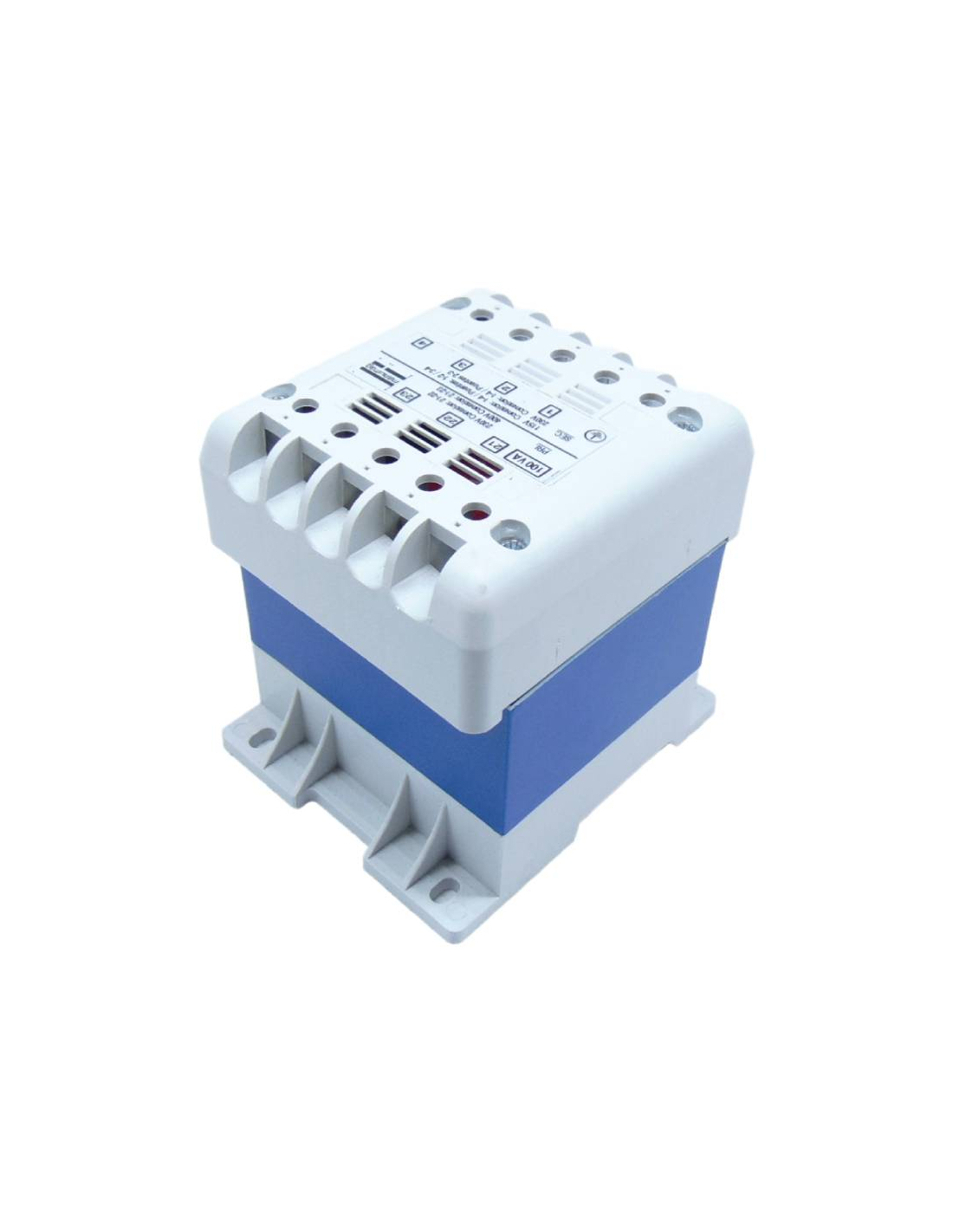

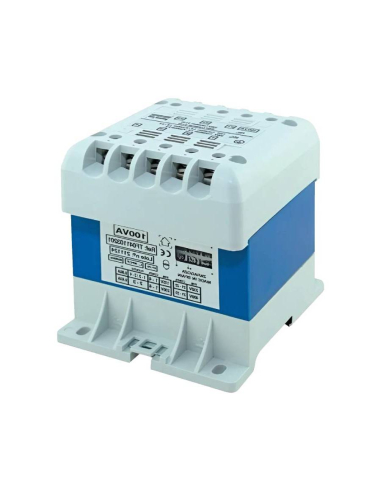

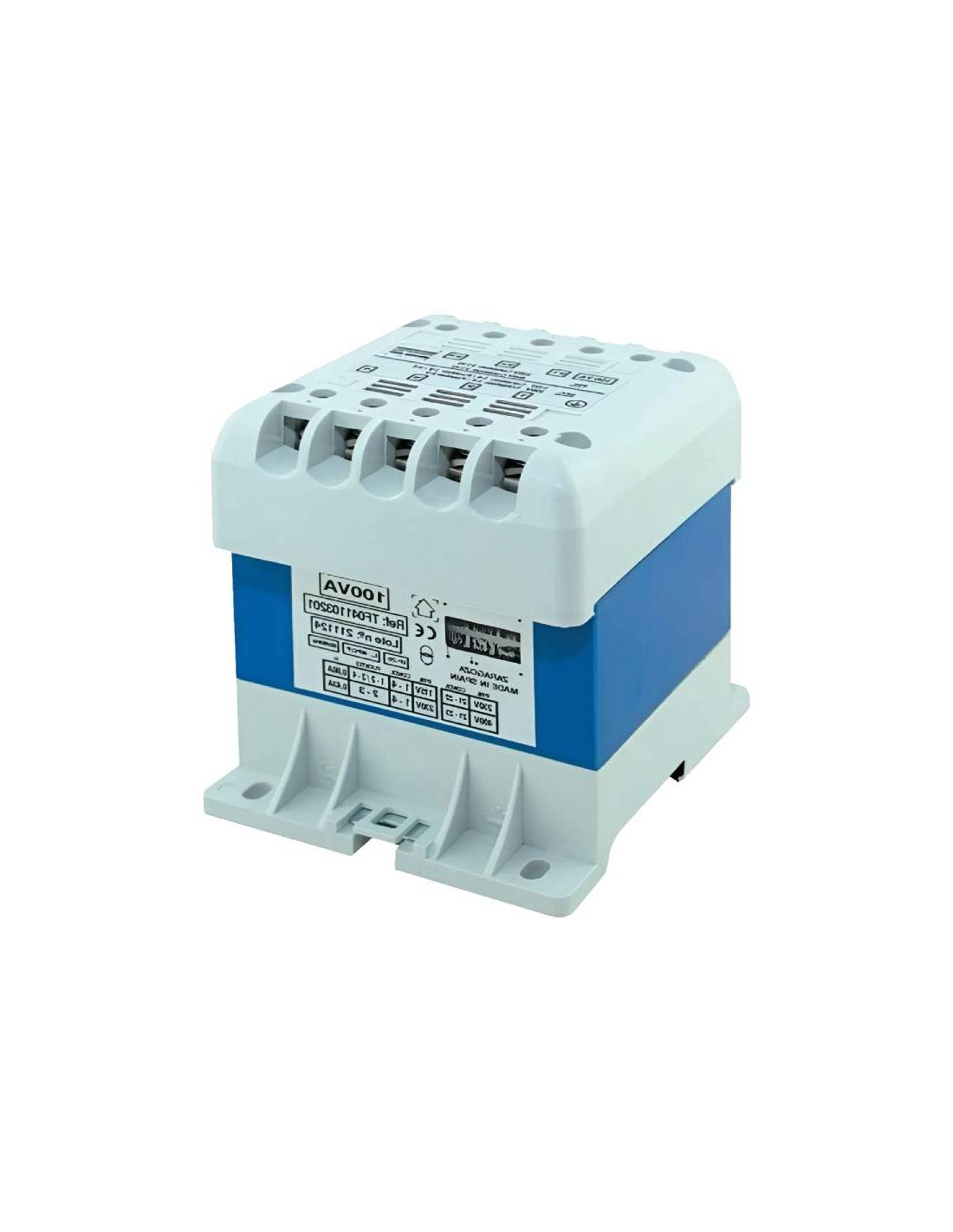

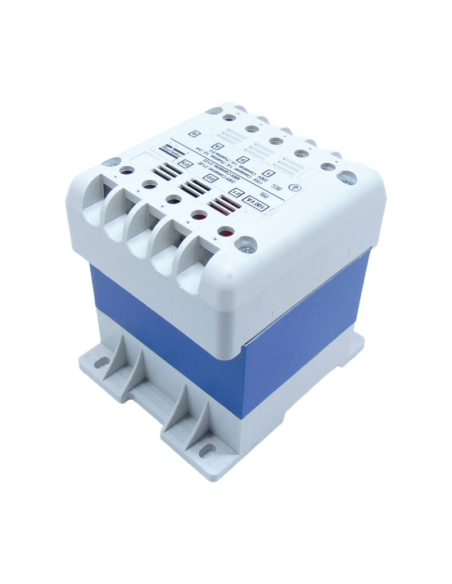

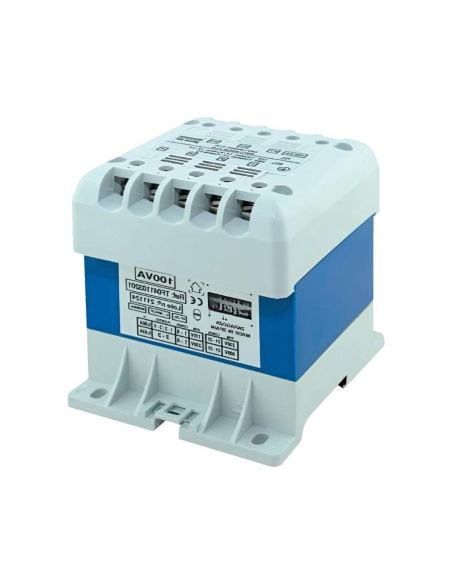

Trasformatore 63VA E:230/400V S:12/24V IP20 Serie TS

Trasformatore di sicurezza monofase da 63VA, ingresso 230/400Vac e uscita 12V/24Vac, selezionabili ciascuno tramite jumper. Trasformatore con isolamento galvanico in una custodia in polimero ad alta resistenza che gli conferisce un grado di protezione IP20. A seconda del metodo di collegamento dei due secondari di uscita, il trasformatore può fornire 12Vac con un'intensità di 5,25A (intensità apparente), oppure 24Vac con un'intensità di 2,63A (intensità apparente).

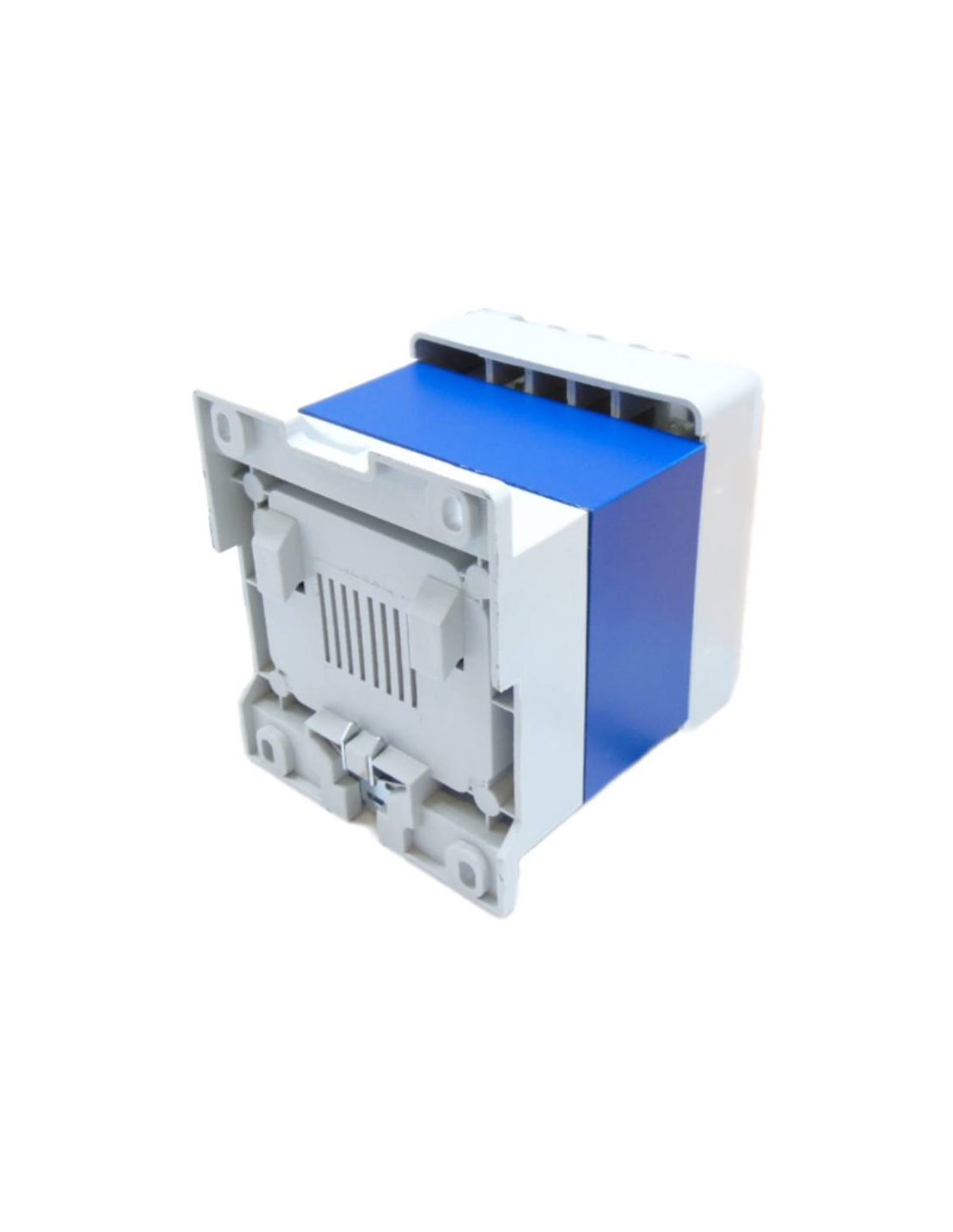

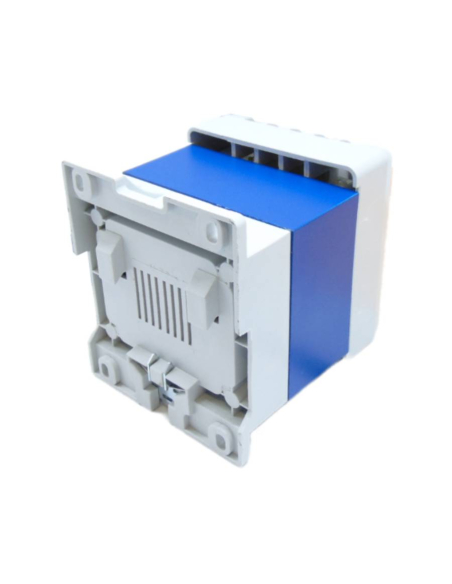

Questo tipo di trasformatore è appositamente progettato per fornire una tensione sicura e ridotta, evitando rischi elettrici per persone e apparecchiature, nonché per garantire la separazione elettrica del circuito di ingresso (primario) dal circuito di uscita (secondario) tramite isolamento galvanico. Adatto per la protezione e l'alimentazione di circuiti di controllo in macchinari industriali e sistemi elettrici in ambienti in cui è richiesta una tensione di sicurezza per evitare scariche pericolose. Fissaggio tramite viti o guida DIN.

Questi tipi di trasformatori sono reversibili.

Caratteristiche tecniche:

• Produttore:
• Riferimento: TS040633201
• Tensione primaria: 230/400Vac
• Potenza del trasformatore: 63VA
• Tensione secondaria (uscita): 12/24Vac (selezionabile tramite jumper)
• Corrente massima (uscita): 5,25 A (12 V CA) / 2,63 A (24 V CA) (selezionabile tramite ponticelli)
• Frequenza: 50/60Hz
• Rigidità dielettrica tra primario e secondario: 4600V
• Rigidità dielettrica tra primario e terra: 3500V
• Avvolgimento: filo rame , classe H. Primario e secondario separati (separazione galvanica)
• Classe di protezione: IP20
• Classe di protezione: I
• Classe di isolamento: T40/F
• Collegamento: Terminali a vite-faston
• Peso: 2,52 kg
• Norma: EN 61558-2-6

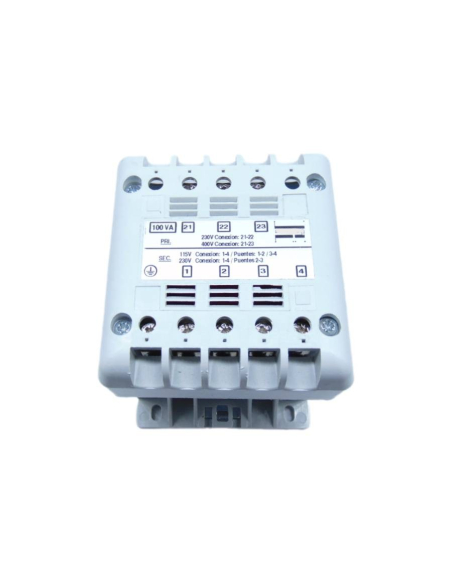

Collegamento elettrico:
