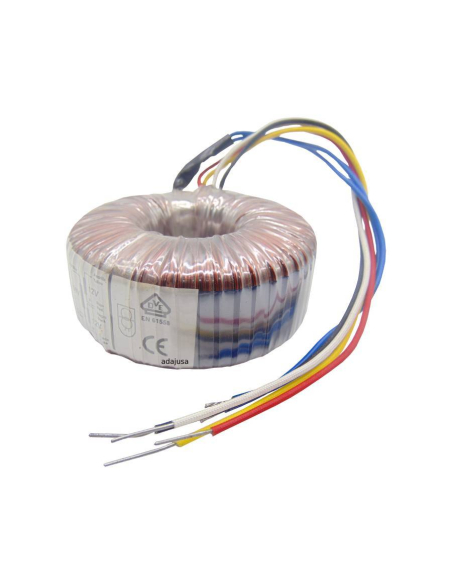

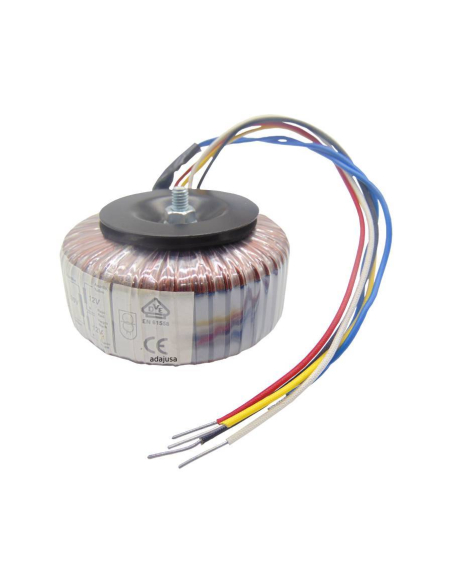

Trasformatore toroidale monofase da 50VA, tensione di ingresso 230Vac e avvolgimento di uscita 12Vac. Include un protettore termico ripristinabile come misura di protezione aggiuntiva per evitare che il trasformatore si bruci se le condizioni di funzionamento differiscono da quelle di progetto (picchi di tensione, ecc.).
Questo protettore termico significa che quando la temperatura di esercizio del primario è superiore a quella per cui è stato progettato, il suo meccanismo si apre automaticamente per evitare che il trasformatore si deteriori. Quando il trasformatore torna alla normale temperatura di esercizio, viene rimesso in servizio.
Questo tipo di trasformatore è molto adatto quando sono richieste dimensioni e peso ridotti, con un miglioramento fino al 50% rispetto ad altri tipi di costruzione, perdite molto basse nel rame sotto carico, che si traducono in un minor surriscaldamento e in prestazioni elevate. Eccellente regolazione vuoto/carico e bassissimo livello di rumore. Radiazione magnetica molto bassa.
Nucleo magnetico ad anello in lamiera di acciaio al silicio trattata termicamente ad alta permeabilità con perdite inferiori a 1W/kg.
Montaggio mediante 2 dischi di plastica e vite (inclusi nella fornitura).
Fili di uscita con codice colore identificativo della lunghezza di 25 cm.
L'applicazione principale di questo tipo di trasformatori è il comando e il controllo negli automatismi industriali, gli alimentatori e le applicazioni generali. Sono destinati ad alimentare dispositivi elettrici in cui è richiesto l'isolamento galvanico tra i circuiti.
La fornitura comprende:
- Trasformatore toroidale
- Protettore termico
- 2 dischi di plastica
- Vite
- Dado
Caratteristiche tecniche del trasformatore:
- Numero di riferimento: 7220983
- Tipo di trasformatore: toroidale
- Tensione primaria del trasformatore: 230Vac ± 10%
- Frequenza: 50/60 Hz
- Corrente: 30mA max
- Perdite di potenza: 3W max
- Dimensione nucleo: 0,3/0,35mm
- Tensione di carico del secondario del trasformatore (uscita): 12V
- Tensione a vuoto del secondario del trasformatore (uscita): 13,7V
- Tolleranza della tensione di uscita: ±5%
- Corrente nominale: 4,16A
- Potenza del trasformatore: 50VA
- Resistenza di isolamento: 500Vdc 100MΩ / 1min
- Test di alta tensione: deve resistere a 3,75kVac per 1 minuto o a 4,5kVac per 2 secondi
- Aumento della temperatura: l'avvolgimento Pri-Sec raggiunge una temperatura massima di 90°C a pieno carico
- Impregnazione: Vernice
- Fissaggio: Dischi, vite/dado M6
- Protezione: IP-00
- Peso: 0,89 Kg
- Standard di sicurezza: EN61558
Per altri tipi e modelli di trasformatori, consultateci.
Collegamento elettrico
Il trasformatore incorpora una protezione termica ripristinabile per proteggerlo da temperature superiori a quella di progetto, anche se è comunque consigliabile installare una protezione da sovraccarico per evitare il deterioramento e la sicurezza del trasformatore e dell'installazione. La potenza e la corrente indicate sono apparenti, la corrente attiva fornita dal trasformatore dipende dal fattore di potenza del carico collegato.
Nel caso di utilizzo di un fusibile di protezione nel primario, si raccomanda di utilizzare il tipo ritardato, per assorbire l'elevata corrente di avviamento caratteristica di questo tipo di trasformatore.
Materiale per uso professionale, installare in conformità alle normative vigenti nel luogo di installazione.
