Trasformatore trifase ultraisolante per variazione di tensione, separazione galvanica di circuiti o macchinari, di tipo a secco, con schermo elettrostatico tra primario e secondario.
Questo trasformatore ultra-isolante garantisce la separazione tra i circuiti primario e secondario mediante uno schermo di sicurezza elettrostatico che filtra e conduce a terra segnali e disturbi indesiderati. Il grado di efficacia di questo schermo dipende direttamente dalla qualità della messa a terra dell'impianto.

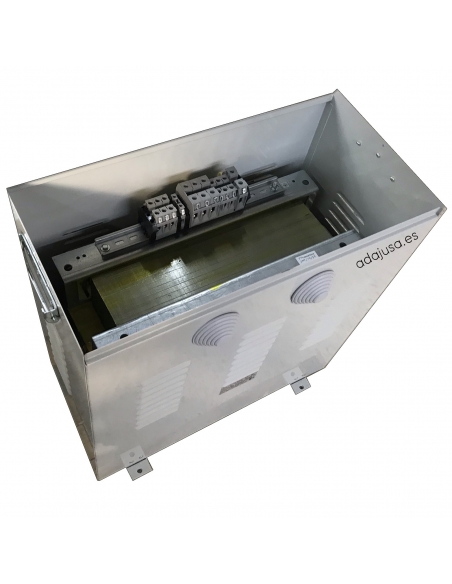

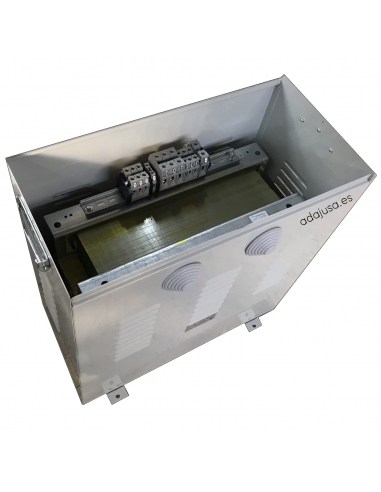

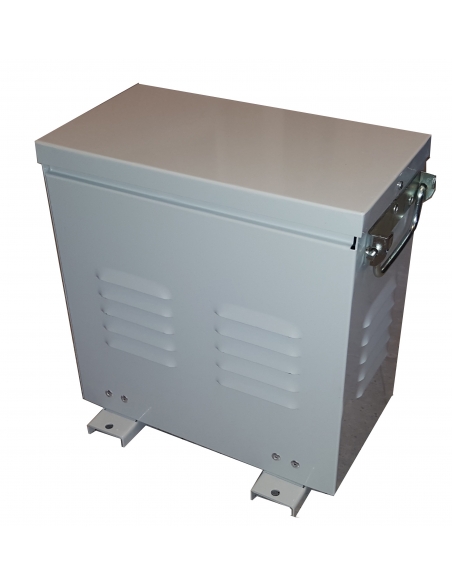

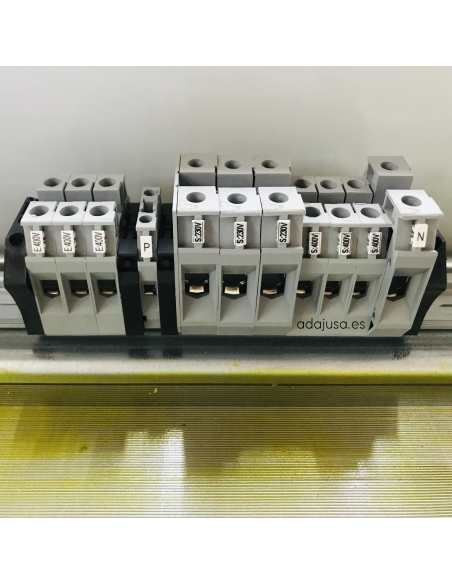

Sono forniti in una scatola metallica che garantisce un livello di isolamento IP-23, collegamento tramite morsetti. Non è dotato di alcun circuito di protezione da sovraccarico.
Realizzato con foglio magnetico a bassa perdita che garantisce elevate prestazioni.
La configurazione triangolo-stella presenta molteplici vantaggi ed è ideale per i sistemi di distribuzione elettrica in installazioni industriali poiché consente l'alimentazione di apparecchiature elettriche che necessitano di tensioni bilanciate con neutro disponibile, l'eliminazione/riduzione delle armoniche, una maggiore efficienza nell'installazione e la protezione contro i guasti a terra. Nel caso di trasformatori trifase con configurazione triangolo-stella e tensioni 400/400V, consente anche l'isolamento galvanico, rendendolo ideale per applicazioni industriali e commerciali dove è richiesta un'alimentazione stabile e sicura senza modificare la tensione di linea, dove è necessario mantenere la stessa tensione tra primario e secondario.
Riduzione delle armoniche : il collegamento a triangolo nel primario aiuta a eliminare le armoniche di terzo ordine facendole circolare all'interno dell'avvolgimento e impedendone la propagazione alla rete, riducendo così la distorsione nella rete elettrica e migliorando la qualità dell'energia.
Equilibrio nell'alimentazione : sul lato primario le correnti sono bilanciate anche se i carichi sul secondario non lo sono. Ciò riduce al minimo i problemi di squilibrio della rete e migliora la stabilità del sistema.
Maggiore efficienza nell'installazione : questa configurazione consente di alimentare carichi equilibrati e di mantenere un'elevata efficienza energetica.
Protezione da guasti a terra : se si verifica un cortocircuito verso terra sul lato secondario, il primario aiuta a limitare l'impatto del guasto, proteggendo il trasformatore e riducendo il rischio di sovraccarichi e guasti nell'impianto.
Disponibilità di neutro nel secondario : sebbene il primario a triangolo non abbia neutro, il secondario a stella lo fornisce. Ciò consente di alimentare sia carichi trifase (400 V tra le fasi) che monofase (230 V tra fase e neutro). Nelle reti in cui è presente un solo feed trifase senza neutro, questo trasformatore permette di ottenere un neutro stabilizzato al secondario. Ciò semplifica il collegamento di carichi che richiedono un riferimento neutro.
Isolamento galvanico tra primario e secondario : sebbene entrambi i lati abbiano la stessa tensione di 400 V, il trasformatore garantisce la separazione elettrica tra l'alimentazione e il carico. Ciò aumenta la sicurezza e aiuta a ridurre i problemi di rumore elettrico.
Caratteristiche tecniche:
- Riferimento: TRTA50-Dyn11
- Avvolgimenti: Classe termica N 200ºC.
- Tensione primaria: 400Vac.
- Tensione secondaria: 400Vac.
- Potenza: 50KVA.
- Intensità apparente:
- Frequenza: 50/60Hz.
- Connessione: Dyn11
- Tensione di prova: 3 KV tra avvolgimenti e terra.
- Isolanti: Classe termica F 155ºC YH 180ºC.
- Protezione: IP-23 ( Scatola metallica).
- Temperatura ambiente: TA=25ºC.
- Raffreddamento: ANAN (aria naturale).
- Certificati: UNE-EN 61558, UNE-EN 60076.
