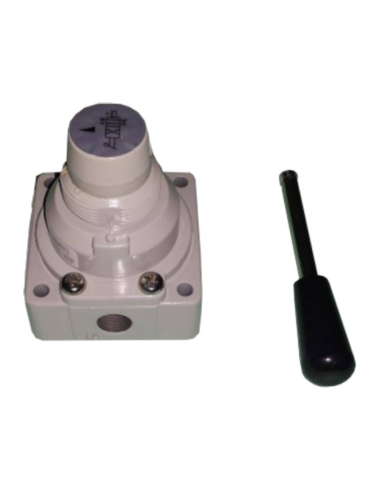

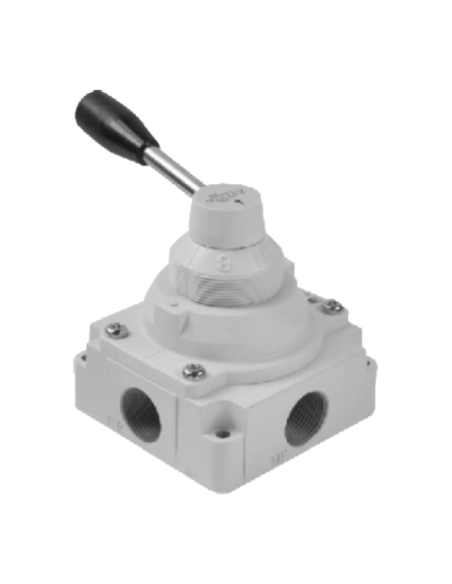

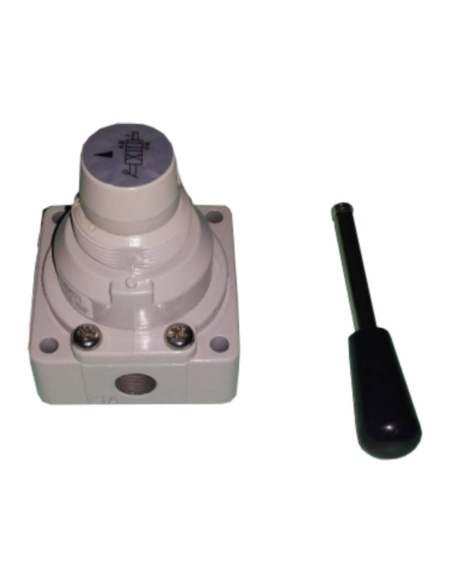

Valvola 1/4 4 vie 3 posizioni c.c. leva rotativa Taglia 1 - Mindman

Valvola di azionamento manuale 1/4 tramite leva rotante a 4 vie, 3 posizioni fisse e centri chiusi, che permettono di controllare cilindri di doppio effetto.

La valvola ha 3 posizioni stabili, in una di esse il cilindro avanza, nell'intermedio, il cilindro si ferma ma mantiene la pressione (forza), e nell'altra posizione il cilindro viene raccolto.

Può anche essere usato come valvola a gradino o taglio e per uso generale.

Fissaggio mediante viti passanti o montaggio a transpanello con fissaggio tramite dado anteriore. Accessori di montaggio non inclusi nella fornitura.

Caratteristiche tecniche:

• Produttore: Mindman.
• Riferimento: MVHC-200-4H-8A.
• Configurazione: 4 vie 3 posizioni fisse centri chiusi.
• Tipo di filettatura: G 1/4 ".
• Superficie effettiva: 7mm².
• Tipo di fluido: aria pressurizzata, con o senza lubrificazione.
• Pressione di esercizio: da 0 a 10 Kgr.
• Temperatura di funzionamento: da -5º a +60º (senza condensa).
• Fissaggio a vite: 4 trapani passanti per Ø5,5mm.
• Attacco dado: dado M33x1.5mm (non incluso).
• Materiale corpo valvola: Metallo.
• Peso: 336 g.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
