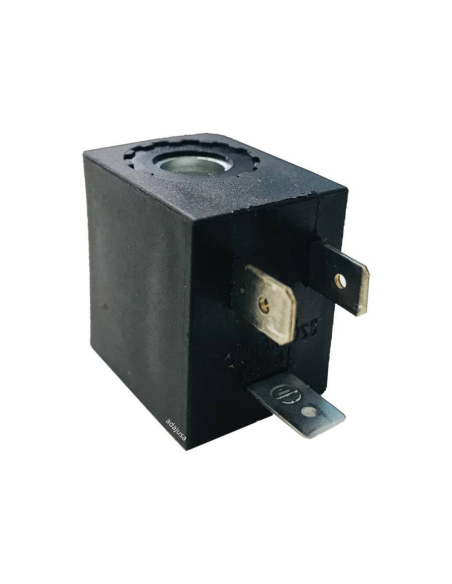

Bobina elettrovalvola 24Vdc 5W T22 diametro 8 - Metal Work

Dimensione bobina 22mm per tensione di 24Vdc con una potenza di 5W, adatta per elettrovalvole con un diametro del nucleo dell'attuatore di 8mm.

Adatto per elettrovalvole prodotte da:

• Lavori in metallo.
• Airon.

Indicazioni:

• Produttore: Metal Work.
• Riferimento: W0215000001
• Tensione nominale: 24Vdc.
• Tolleranza di tensione: -10% +15%.
• Potenza nominale: 5W.
• Potenza di avviamento: 5W.
• Diametro del nucleo: 8,2 mm (8 mm).
• Tipo di isolamento: F155.
• Grado di protezione: IP65 secondo EN60529 con connettore.
• Temp. bobina massima a ED100%: 70ºC per una temperatura ambiente di 20ºC.
• Normativa ATEX 94/9/CE, gruppo II categoria 3GD.
• Non esporre continuamente agli agenti atmosferici.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
