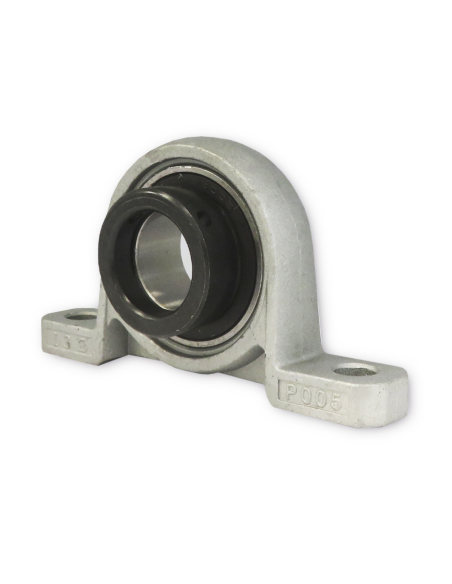

Piede di appoggio autoallineante in lega di alluminio con inserto in acciaio già montato, per fissaggio albero Ø10mm all'albero tramite eccentrico. Il corpo di supporto in lega di alluminio è protetto contro la corrosione. Elevata capacità di carico.
I supporti in lega di alluminio con cuscinetti in acciaio offrono una notevole riduzione di dimensioni e peso rispetto alle stesse dimensioni delle serie esistenti sul mercato. Questo design favorisce il risparmio di spazio e materiale, essendo di grande applicazione nella progettazione delle macchine.
I cuscinetti a sfere in acciaio inseriti (inserto) sono scanalati. I suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista del supporto, questa oscillazione consente l'autoallineamento nella sede del supporto e compensa qualsiasi difetto di allineamento ed elimina, per quanto possibile, forze indesiderate tra l'albero e il supporto. Il fissaggio del cuscinetto all'albero viene effettuato da un collare lavorato eccentricamente dell'anello interno e dalla rientranza dell'anello eccentrico, che si serrano a vicenda durante il montaggio e garantiscono il fissaggio del cuscinetto sull'albero. Il bloccaggio eccentrico consente un facile smontaggio senza danneggiare l'inserto o il materiale circostante, facilitando la manutenzione e le riparazioni.
La tenuta del cuscinetto è garantita da una guarnizione composta da una piastra protettiva più una guarnizione in gomma. Il cuscinetto ha una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polveri, liquidi o quando la macchina lavora all'aperto.
La fornitura comprende (già assemblata):
- Supporto: LP000
- Inserto ( cuscinetto ): U000 con eccentrico
Dimensioni principali:
- diametro: 10 mm
- altezza: 18 mm
- R: 67 mm
- e: 53 mm
- b: 16 mm
- s: 7 mm
- g: 6 mm
- larghezza: 35 mm
- L: 17,5 mm
- n: 4 mm
- Sol: 4 mm
- Peso: 0,081 kg
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
