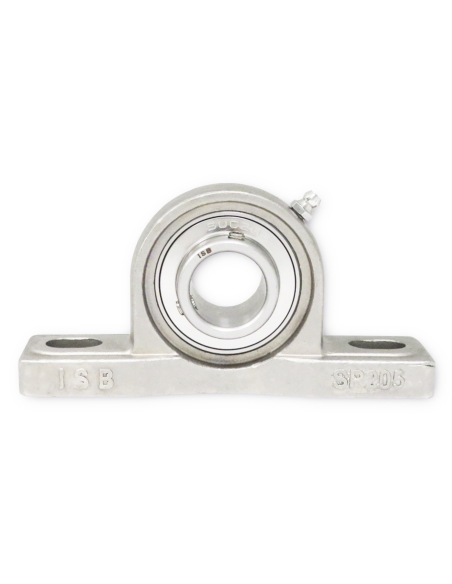

Piede di appoggio autoallineante con inserto già assemblato, entrambi gli elementi in acciaio inox tipo UP002 per albero Ø15mm.
I supporti con cuscinetti INOX della serie leggera offrono una notevole riduzione di dimensioni e peso rispetto alle stesse dimensioni delle serie esistenti sul mercato. Questo design favorisce il risparmio di spazio e materiale, essendo di grande applicazione nella progettazione delle macchine.
Il cuscinetto a sfere inserito (inserto) in acciaio inox AISI 440 C è scanalato, i suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista di supporto, questa oscillazione permette l'autoallineamento nella sede del supporto e compensare eventuali difetti di allineamento ed eliminare , per quanto possibile, sollecitazioni indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero mediante due viti allen esagonali sfalsate di 120º. Facile montaggio e smontaggio.
Il campo di applicazione di questi supporti con cuscinetti in acciaio inox sono le industrie, alimentari, petrolchimiche, chimiche, ambienti umidi o salini, nelle apparecchiature di pulizia e lavaggio a pressione... con carichi normali, velocità di rotazione da deboli a medie.
La tenuta del cuscinetto è garantita da una guarnizione composta da una piastra protettiva più una guarnizione in gomma. Il cuscinetto ha una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polveri, liquidi o quando la macchina lavora all'aperto.
La fornitura comprende (già assemblata):
- Supporto: LP002 INOX
- Inserto ( cuscinetto ): U002 INOX
Dimensioni principali:
- diametro: 15 mm
- altezza: 22 mm
- R: 80 mm
- e: 63 mm
- b: 16 mm
- s: 6mm
- g: 7 mm
- larghezza: 43 mm
- L: 16,5 mm
- n: 4,5 mm
- Sol: 4 mm
- Peso: 0,125 kg
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
