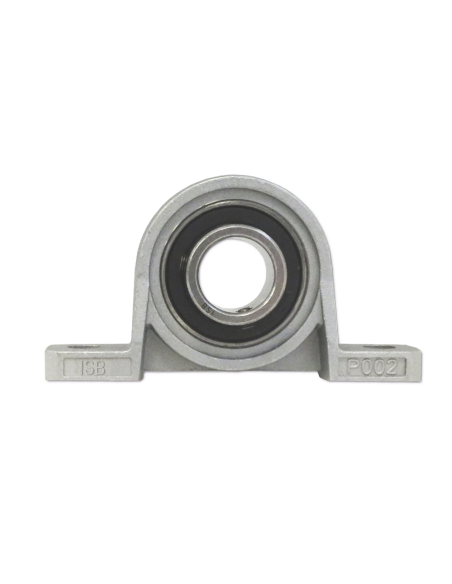

Piede di appoggio autoallineante in lega di alluminio con inserto in acciaio già montato, per albero Ø15mm. Il corpo di supporto in lega di alluminio è protetto contro la corrosione. Elevata capacità di carico.
I supporti in lega di alluminio con cuscinetti in acciaio offrono una notevole riduzione di dimensioni e peso rispetto alle stesse dimensioni delle serie esistenti sul mercato. Questo design favorisce il risparmio di spazio e materiale, essendo di grande applicazione nella progettazione delle macchine.
I cuscinetti a sfere in acciaio inseriti (inserto) sono scanalati. I suoi anelli esterni hanno una superficie sferica libera di oscillare sulla pista del supporto, questa oscillazione consente l'autoallineamento nella sede del supporto e compensa qualsiasi difetto di allineamento ed elimina, per quanto possibile, forze indesiderate tra l'albero e il supporto. Il cuscinetto è fissato all'albero mediante due viti allen esagonali sfalsate di 120º. Facile montaggio e smontaggio.
La tenuta del cuscinetto è garantita da una guarnizione composta da una piastra protettiva più una guarnizione in gomma. Il cuscinetto ha una guarnizione su ciascun lato. Questo sistema di protezione impedisce la fuoriuscita di grasso e ogni possibile infiltrazione di agenti contaminanti, particolarmente indicato in presenza di agenti esterni molto aggressivi, polveri, liquidi o quando la macchina lavora all'aperto.
La fornitura comprende (già assemblata):
- Supporto: LP002
- Inserto ( cuscinetto ): U002
Dimensioni principali:
- diametro: 15 mm
- altezza: 22 mm
- R: 80 mm
- e: 63 mm
- b: 16 mm
- s: 6 mm
- g: 7 mm
- larghezza: 43 mm
- L: 16,5 mm
- n: 4,5 mm
- Sol: 4mm
- Peso: 0,125 kg
Per altri riferimenti o modelli consultare.
Materiale per uso professionale, installare rispettando le normative vigenti nel luogo di installazione.
