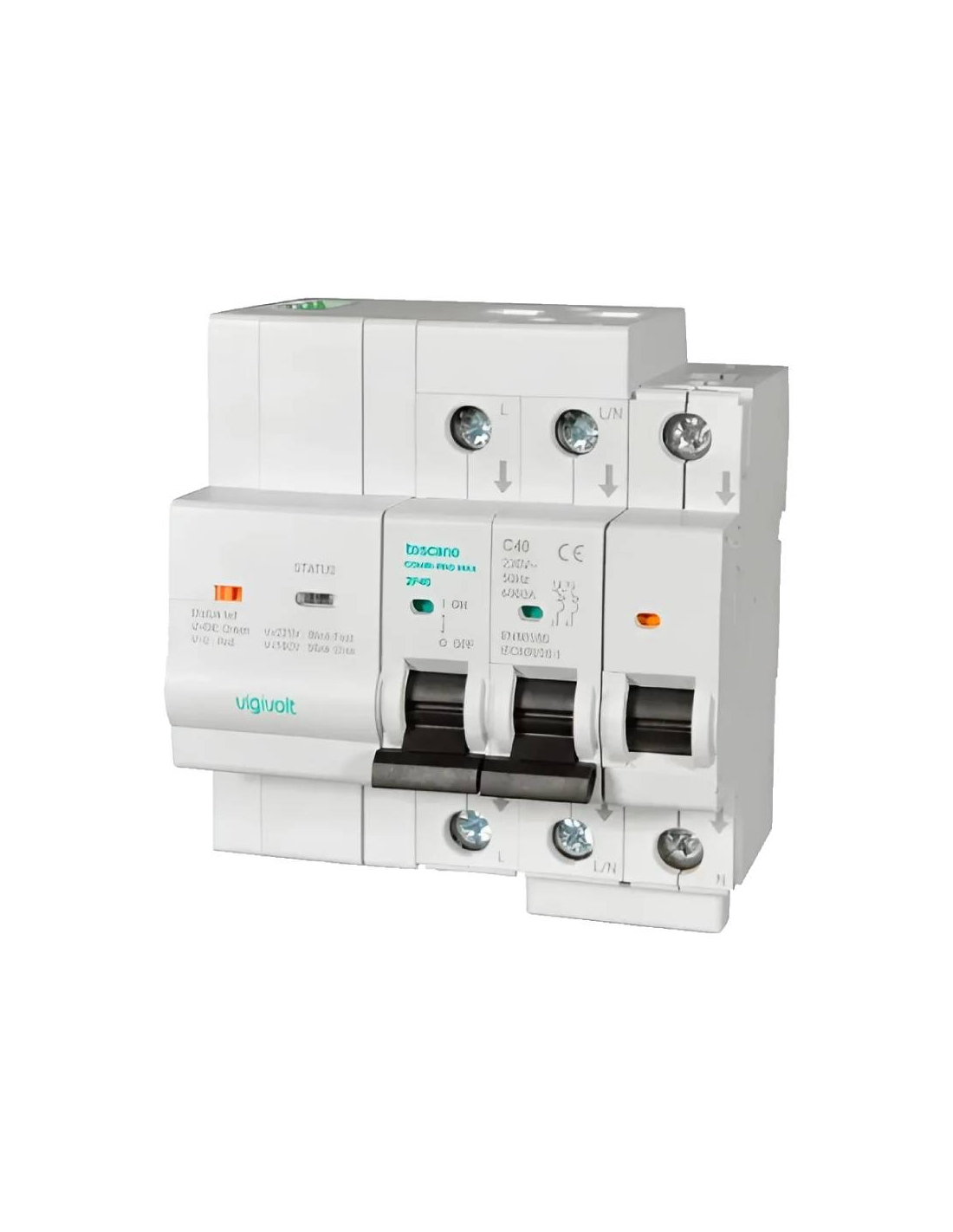

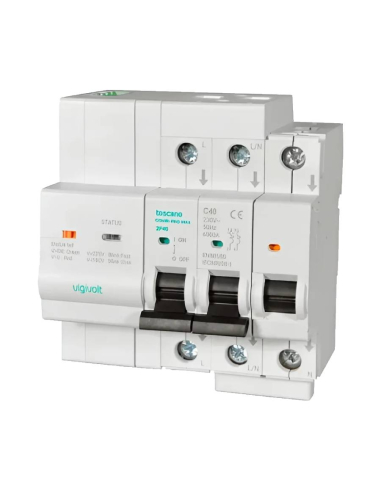

COMBI-PRO-MAX è un dispositivo compatto per installazioni con pannelli solari in cui è richiesto un funzionamento in modalità di backup. Integra la protezione magnetotermica mediante un IGA 2x63A e la protezione contro le sovratensioni permanenti con riconnessione automatica quando la rete è di nuovo operativa, evitando così di collocare un limitatore di sovratensione prima dell'apparecchiatura e risparmiando spazio grazie all'eliminazione di un elemento nel pannello.
I sistemi di backup consentono di mantenere, a partire dall'autoconsumo, la fornitura di energia nelle abitazioni e negli impianti in caso di interruzioni o guasti nella rete elettrica. L'integrazione di questi sistemi è molto utile e importante in qualsiasi impianto fotovoltaico in cui si cerchi autonomia, efficienza e redditività. Questi sistemi, noti anche come sistemi di emergenza o sistemi di back-up energetico, consentono alle apparecchiature critiche e indispensabili di continuare a funzionare in caso di interruzione di corrente. Combinano pannelli solari e batterie in cui l'energia solare catturata durante il giorno viene accumulata per essere utilizzata in seguito quando è necessaria, garantendo così la fornitura di elettricità dopo la sua generazione quando la produzione solare non è sufficiente. Ma il funzionamento delle batterie, cioè la possibilità di utilizzare l'energia accumulata, è possibile solo attraverso l'inverter, per cui se si verifica un guasto alla rete elettrica, l'inverter e la batteria smettono di funzionare e l'energia accumulata non può essere utilizzata efficacemente.
È in questi casi che COMBI-PRO-MAX interviene; monitora la tensione di rete ininterrottamente e quando rileva un guasto o un'interruzione di corrente nella rete elettrica, scollega i carichi a valle dalla rete di alimentazione, collega il neutro dell'inverter solare a terra e invia il segnale di attivazione della modalità a isola all'inverter, riattivando l'alimentazione di questi carichi. Quando l'alimentazione torna normale, per almeno 3 minuti, l'apparecchiatura disattiva il segnale di modalità isola e ricollega i carichi a valle del COMBI-PRO-MAX alla rete principale.
Consente l'alimentazione e il funzionamento di tutti i carichi o solo di quelli critici, permettendo il funzionamento in modalità di backup completo o di backup dei carichi critici.
Perdita di alimentazione: quando viene a mancare l'alimentazione di rete, l'apparecchiatura attiva l'IGA scollegando i carichi collegati a valle, collegando contemporaneamente il neutro dell'inverter a terra, dopodiché si attiva il segnale di attivazione della modalità a isola dell'inverter. In questa modalità di funzionamento, la maniglia dell'IGA può essere sollevata manualmente, in modo che, nel caso in cui la perdita di potenza sia dovuta a un consumo eccessivo, l'impianto possa essere ripristinato.
Sovratensione e sottotensione: quando la tensione supera o scende al di sotto dei limiti stabiliti dalla norma (UNE-EN50550), l'apparecchiatura attiva l'IGA. Una volta scattato, si attiva la modalità a isola dell'inverter come se si verificasse una perdita di potenza, tranne che in questo caso la maniglia non può essere sollevata manualmente. Quando la tensione si ripristina entro i margini stabiliti e viene mantenuta per almeno 3 minuti, l'apparecchiatura ripristina l'IGA ricollegando la tensione alla rete.
Interruttore di modalità: È dotato di un interruttore che consente di mettere l'impianto in modalità isola forzata; questo permette di controllare l'impianto, effettuare la manutenzione o altri controlli.
Indicatore di stato: È dotato di una spia LED che indica lo stato della tensione di ingresso e la modalità isola.
Caratteristiche:
- Produttore: Toscano
- Riferimento: COMBI-PRO-MAX-2P63
- Codice prodotto: 10004925
- Controllo e protezione per sistemi di backup
- Attivazione della modalità di backup: uscita di attivazione della modalità di backup (carichi totali/critici) all'inverter
- Funzionamento in isola: scollega il sistema di autoconsumo dalla rete
- Unione Neutro-terra: evita il neutro flottante come indicato nella norma ITCBT-08
- Compatibile con gli inverter Kostal PLENTICORE G3, Huawei SUN2000
Specifiche tecniche
- Tensione nominale: 240Vac (L/N)/(L/L), 50/60Hz
- Potenza massima: 9kW
- Consumo di energia: 0,3W
- Condizioni ambientali: da -25ºC a +55ºC / 80% RH
- Grado di protezione: IP20
- Montaggio: guida DIN
- Numero di moduli: 5
- Modelli di inverter testati: HUAWEI SUN2000-(2KTL-6KTL)-L1, Huawei SUN2000-(8K-10K)-LC0, Huawei SUN2000-(3KTL-12KTL)-M1, Kostal Plenticore G3
Modalità isola:
- Tempo di risposta: 2s
- Tempo di riconnessione: 180s
- Contatto12Vac/dc, 0,1A
Permanente:
- Tensione di intervento: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tempo di risposta alla sovratensione: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tensione di richiusura
Sottotensione:
- Tensione di intervento
- Tempo di intervento: 2s
- Tensione di richiamo: > 210VAC ± 2% Tensione di ripristino: > 210VAC ± 2% Tempo di ripristino: 180s
- Tempo di ripristino: 180s
IGA:
- Corrente nominale: 63A
- Curva: C
- Potenza di taglio: 6kA
Connessione
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Apparecchiatura per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
