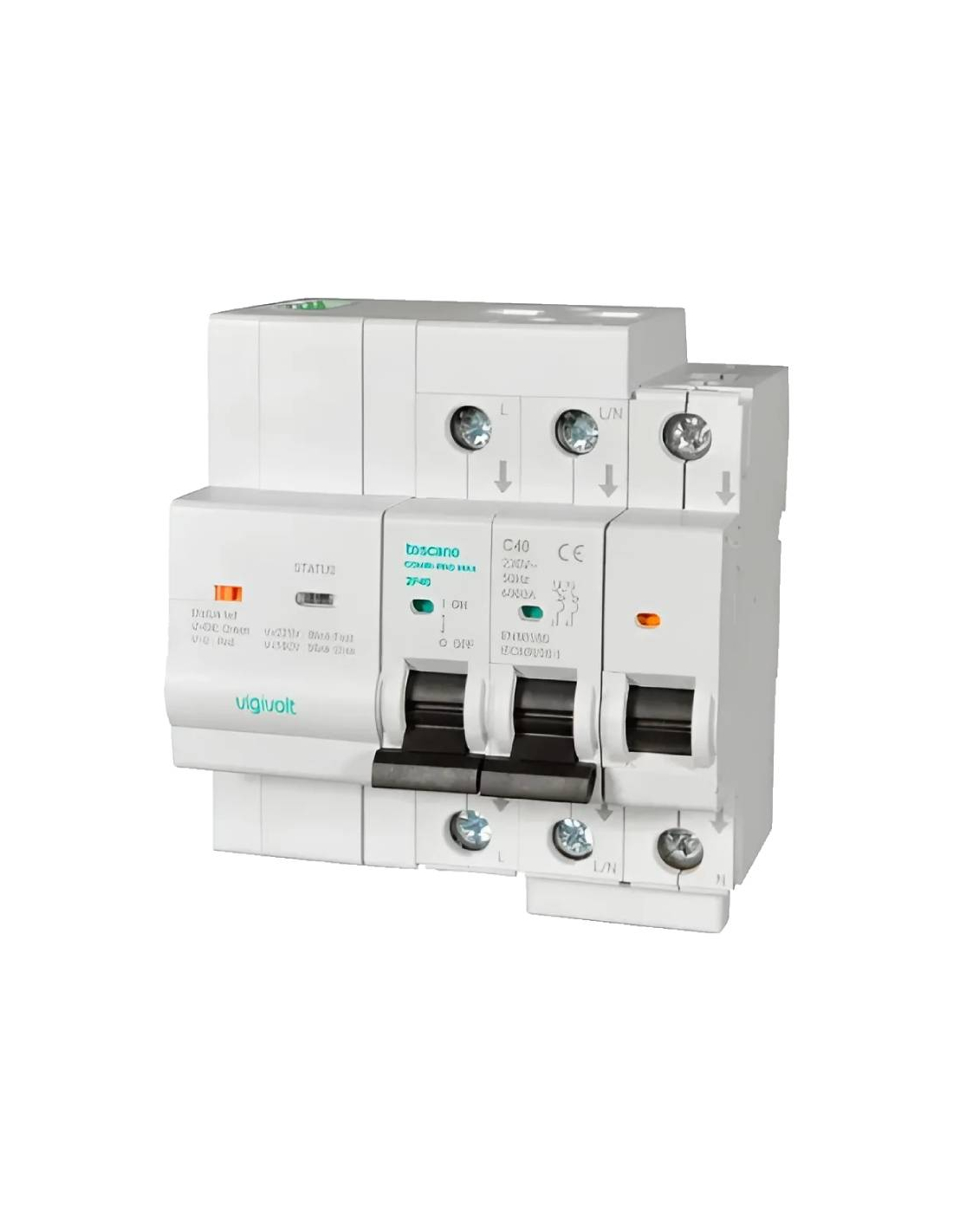

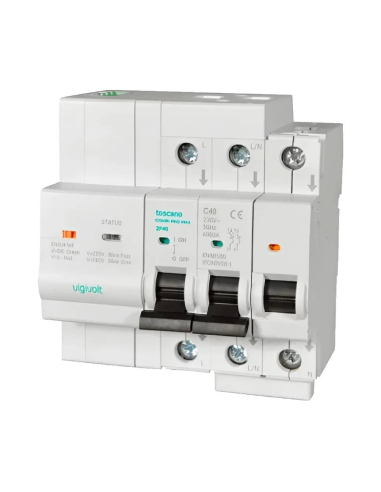

COMBI-PRO-MAX è un dispositivo compatto per installazioni con pannelli solari in cui è richiesto un funzionamento in modalità di backup. Integra un interruttore automatico 4x63A IGA e una protezione contro le sovratensioni permanenti con riconnessione automatica quando la rete è di nuovo operativa, evitando così di posizionare un limitatore di sovratensione prima dell'apparecchiatura e risparmiando spazio grazie all'eliminazione di un elemento nel pannello.
I sistemi di backup consentono di mantenere, a partire dall'autoconsumo, la fornitura di energia in abitazioni e strutture in caso di interruzioni o guasti nella fornitura di elettricità. L'integrazione di questi sistemi è molto utile e importante in qualsiasi impianto fotovoltaico in cui si cerchi autonomia, efficienza e redditività. Questi sistemi, noti anche come sistemi di emergenza o sistemi di back-up energetico, consentono alle apparecchiature critiche e indispensabili di continuare a funzionare in caso di interruzione di corrente. Combinano pannelli solari e batterie in cui l'energia solare catturata durante il giorno viene accumulata per essere utilizzata successivamente quando è necessaria, garantendo così la fornitura di elettricità dopo la sua generazione quando la produzione solare non è sufficiente. Ma il funzionamento delle batterie, cioè la possibilità di utilizzare l'energia accumulata, è possibile solo attraverso l'inverter, quindi se si verifica un guasto alla rete elettrica, l'inverter e la batteria smettono di funzionare e l'energia accumulata non può essere utilizzata efficacemente.
È in questi casi che COMBI-PRO-MAX interviene; monitora la tensione di rete ininterrottamente e quando rileva un guasto o un'interruzione di corrente nella rete elettrica, scollega i carichi a valle dalla rete di alimentazione, collega il neutro dell'inverter solare a terra e invia il segnale di attivazione della modalità a isola all'inverter, riattivando l'alimentazione di questi carichi. Quando l'alimentazione torna normale, per almeno 3 minuti, l'apparecchiatura disattiva il segnale di modalità isola e ricollega i carichi a valle del COMBI-PRO-MAX alla rete principale.
Consente l'alimentazione e il funzionamento di tutti i carichi o solo di quelli critici, permettendo il funzionamento in modalità di backup completo o di backup dei carichi critici.
Perdita di alimentazione: quando viene a mancare l'alimentazione di rete, l'apparecchiatura attiva l'IGA scollegando i carichi collegati a valle, collegando contemporaneamente il neutro dell'inverter a terra, dopodiché si attiva il segnale di attivazione della modalità a isola dell'inverter. In questa modalità di funzionamento, la maniglia dell'IGA può essere sollevata manualmente, in modo da poter ripristinare l'impianto in caso di perdita di alimentazione dovuta a un consumo eccessivo.
Sovratensione e sottotensione: quando la tensione supera o scende al di sotto dei limiti stabiliti dalla norma (UNE-EN50550), l'apparecchiatura attiva l'IGA e, una volta intervenuta, l'IGA si attiva. Una volta scattato, la modalità a isola dell'inverter si attiverà nello stesso modo in cui si verifica una perdita di potenza, tranne che in questo caso la maniglia non può essere sollevata manualmente. Quando la tensione recupera entro i margini stabiliti e viene mantenuta per almeno 3 minuti, l'apparecchiatura ripristina l'IGA ricollegando la tensione alla rete.
Interruttore di modalità: È dotato di un interruttore che consente di mettere l'impianto in modalità isola forzata; ciò permette di controllare l'impianto, effettuare la manutenzione o altri controlli.
Indicatore di stato: È dotato di una spia LED che indica lo stato della tensione di ingresso e della modalità isola.
Caratteristiche:
- Produttore: Toscano
- Riferimento: COMBI-PRO-MAX-4P63
- Codice prodotto: 10004947
- Controllo e protezione per sistemi di backup
- Attivazione della modalità di backup: uscita di attivazione della modalità di backup (carichi totali/critici) all'inverter
- Funzionamento in isola: scollega il sistema di autoconsumo dalla rete
- Unione Neutro-terra: evita il neutro flottante come indicato in ITCBT-08
- Compatibile con gli inverter Kostal PLENTICORE G3, Huawei SUN2000
Specifiche tecniche
- Tensione nominale: 400Vac, 50/60Hz
- Potenza massima: 9kW
- Consumo di energia: 0,3W
- Condizioni ambientali: da -25ºC a +55ºC / 80% RH
- Grado di protezione: IP20
- Montaggio: guida DIN
- Numero di moduli: 8
- Modelli di inverter testati: HUAWEI SUN2000-(2KTL-6KTL)-L1, Huawei SUN2000-(8K-10K)-LC0, Huawei SUN2000-(3KTL-12KTL)-M1, Kostal Plenticore G3
Modalità isola:
- Tempo di risposta: 2s
- Tempo di riconnessione: 180s
- Contatto12Vac/dc, 0,1A
Permanente:
- Tensione di intervento: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tempo di risposta alla sovratensione: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tensione di richiusura
Sottotensione:
- Tensione di intervento
- Tempo di intervento: 2s
- Tensione di richiamo: > 210VAC ± 2% Tensione di ripristino: > 210VAC ± 2% Tempo di ripristino: 180s
- Tempo di ripristino: 180s
IGA:
- Corrente nominale: 63A
- Curva: C
- Potenza di taglio: 6kA
Connessione
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Apparecchiatura per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
