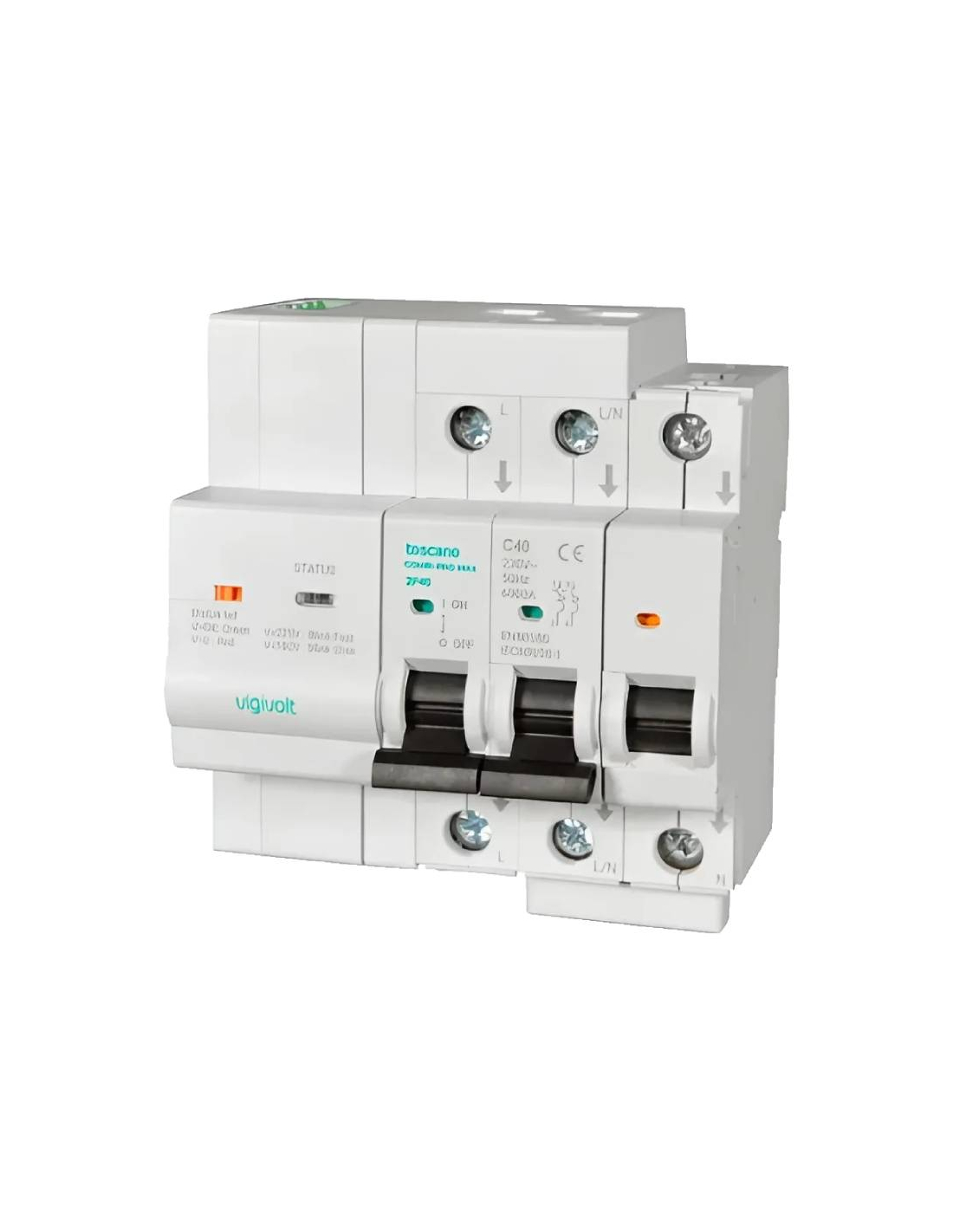

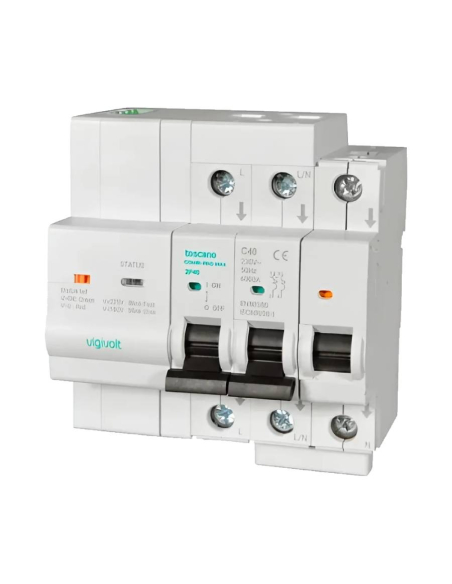

COMBI-PRO-MAX è un dispositivo compatto per installazioni con pannelli solari in cui è richiesto un funzionamento in modalità di backup. Integra una protezione con interruttore automatico IGA 4x40A e una protezione contro le sovratensioni permanenti con riconnessione automatica quando la rete è di nuovo operativa, evitando così di posizionare un limitatore di sovratensione prima dell'apparecchiatura e risparmiando spazio grazie all'eliminazione di un elemento nel pannello.
I sistemi di backup consentono di mantenere, a partire dall'autoconsumo, la fornitura di energia in abitazioni e strutture in caso di interruzioni o guasti nella fornitura di elettricità. L'integrazione di questi sistemi è molto utile e importante in qualsiasi impianto fotovoltaico in cui si cerchi autonomia, efficienza e redditività. Questi sistemi, noti anche come sistemi di emergenza o sistemi di back-up energetico, consentono alle apparecchiature critiche e indispensabili di continuare a funzionare in caso di interruzione di corrente. Combinano pannelli solari e batterie in cui l'energia solare catturata durante il giorno viene accumulata per essere utilizzata successivamente quando è necessaria, garantendo così la fornitura di elettricità dopo la sua generazione quando la produzione solare non è sufficiente. Ma il funzionamento delle batterie, cioè la possibilità di utilizzare l'energia accumulata, è possibile solo attraverso l'inverter, quindi se si verifica un guasto alla rete elettrica, l'inverter e la batteria smettono di funzionare e l'energia accumulata non può essere utilizzata efficacemente.
È in questi casi che COMBI-PRO-MAX interviene; monitora la tensione di rete ininterrottamente e quando rileva un guasto o un'interruzione di corrente nella rete elettrica, scollega i carichi a valle dalla rete di alimentazione, collega il neutro dell'inverter solare a terra e invia il segnale di attivazione della modalità a isola all'inverter, riattivando l'alimentazione di questi carichi. Quando l'alimentazione torna normale, per almeno 3 minuti, l'apparecchiatura disattiva il segnale di modalità isola e ricollega i carichi a valle del COMBI-PRO-MAX alla rete principale.
Consente l'alimentazione e il funzionamento di tutti i carichi o solo di quelli critici, permettendo il funzionamento in modalità di backup completo o di backup dei carichi critici.
Perdita di alimentazione: quando viene a mancare l'alimentazione di rete, l'apparecchiatura attiva l'IGA scollegando i carichi collegati a valle, collegando contemporaneamente il neutro dell'inverter a terra, dopodiché si attiva il segnale di attivazione della modalità a isola dell'inverter. In questa modalità di funzionamento, la maniglia dell'IGA può essere sollevata manualmente, in modo che, nel caso in cui la perdita di potenza sia dovuta a un consumo eccessivo, l'impianto possa essere ripristinato.
Sovratensione e sottotensione: quando la tensione supera o scende al di sotto dei limiti stabiliti dalla norma (UNE-EN50550), l'apparecchiatura attiva l'IGA. Una volta scattato, si attiva la modalità a isola dell'inverter come se si verificasse una perdita di potenza, tranne che in questo caso la maniglia non può essere sollevata manualmente. Quando la tensione si ripristina entro i margini stabiliti e viene mantenuta per almeno 3 minuti, l'apparecchiatura ripristina l'IGA ricollegando la tensione alla rete.
Interruttore di modalità: È dotato di un interruttore che consente di mettere l'impianto in modalità isola forzata; ciò permette di controllare l'impianto, effettuare la manutenzione o altri controlli.
Indicatore di stato: È dotato di una spia LED che indica lo stato della tensione di ingresso e della modalità isola.
Caratteristiche:
- Produttore: Toscano
- Numero di parte: COMBI-PRO-MAX-4P40
- Codice prodotto: 10004945
- Controllo e protezione per sistemi di backup
- Attivazione della modalità di backup: uscita di attivazione della modalità di backup (carichi totali/critici) all'inverter
- Funzionamento in isola: scollega il sistema di autoconsumo dalla rete
- Unione Neutro-terra: evita il neutro flottante come specificato in ITCBT-08
- Modelli di inverter Huawei testati: SUN2000-2KTL-L1, SUN2000-3KTL-L1, SUN2000-3.68KTL-L1, SUN2000-4KTL-L1, SUN2000-4.6KTL-L1, SUN2000-5KTL-L1, SUN2000-6KTL-L1, SUN2000-8K-LC0, SUN2000-10K-LC0, SUN2000-3KTL-M1, SUN2000-4KTL-M1, SUN2000-5KTL-M1, SUN2000-6KTL-M1, SUN2000-8KTL-M1, SUN2000-10KTL-M1, SUN2000-3K-LB0, SUN2000-3.68K-LB0, SUN2000-4K-LB0, SUN2000-4.6K-LB0, SUN2000-5K-LB0, SUN2000-6K-LB0, SUN2000-12K-MB0, SUN2000-15K-MB0, SUN2000-17K-MB0, SUN2000-20K-MB0, SUN2000-25K-MB0
- Modelli di inverter Kostal Plenticore G3 verificati: S-4 kW, S-5,5 kW, S-7 kW, M-8,5 kW, M-10 kW, M-12,5 kW, L-15 kW, L-17,5 kW, L-20 kW
- Modelli di inverter Kostal Plenticore MP G3 verificati: S-3 kW, S-3,6 kW, S-4 kW, M-4,6 kW, M-5 kW, M-6 kW, M-7 kW
- Modelli di inverter Growatt verificati: MIN2500TL-XH, MIN3000TL-XH, MIN3600TL-XH, MIN4200TL-XH, MIN4600TL-XH, MIN5000TL-XH, MIN6000TL-XH
- Altri inverter ibridi che hanno la possibilità di isolarsi tramite un contatto senza corrente dovrebbero funzionare con i sistemi di backup, ma non sono ancora stati verificati. Va notato che non tutti gli inverter presenti sul mercato supportano la modalità a isola. Inoltre, esistono altri inverter che dispongono già di una propria uscita di backup.
- Microinverter: non è stato verificato.
Specifiche tecniche
- Tensione nominale: 400Vac, 50/60Hz
- Potenza massima: 9kW
- Consumo di energia: 0,3W
- Condizioni ambientali: da -25ºC a +55ºC / 80% RH
- Grado di protezione: IP20
- Montaggio: guida DIN
- Numero di moduli: 8
Modalità isola:
- Tempo di risposta: 2s
- Tempo di riconnessione: 180s
- Contatto12Vac/dc, 0,1A
Permanente:
- Tensione di intervento: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tempo di risposta alla sovratensione: Secondo lo standard UNE-EN50550/63052 IEC-63052:2019
- Tensione di richiusura
Sottotensione:
- Tensione di intervento
- Tempo di intervento: 2s
- Tensione di richiamo: > 210VAC ± 2% Tensione di ripristino: > 210VAC ± 2% Tempo di ripristino: 180s
- Tempo di ripristino: 180s
IGA:
- Corrente nominale: 40A
- Curva: C
- Potenza di taglio: 6kA
Connessione
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Apparecchiatura per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
