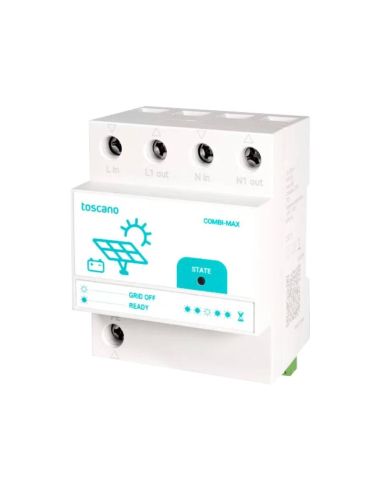

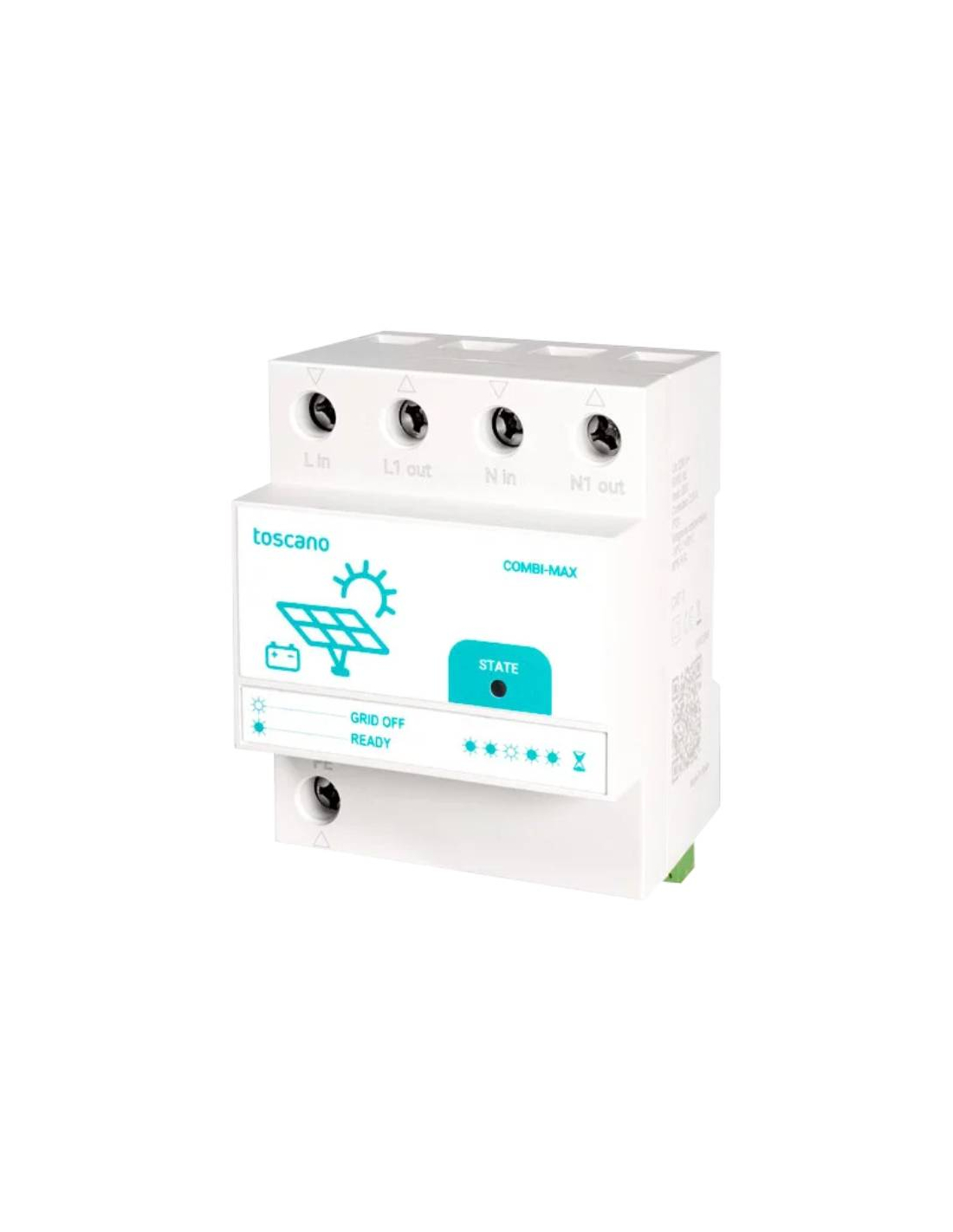

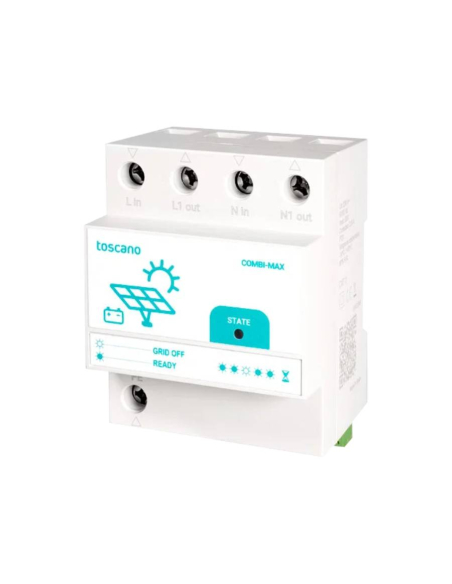

COMBI-MAX è un dispositivo compatto per le installazioni con pannelli solari in cui è richiesto il funzionamento in modalità di backup; i sistemi di backup consentono di mantenere, a partire dall'autoconsumo, la fornitura di energia nelle abitazioni e negli impianti in caso di interruzioni o guasti nella fornitura di elettricità. L'integrazione di questi sistemi è molto utile e importante in qualsiasi impianto fotovoltaico in cui si cerchi autonomia, efficienza e redditività.
Questi sistemi, noti anche come sistemi di emergenza o sistemi di back-up energetico, consentono alle apparecchiature critiche e indispensabili di continuare a funzionare in caso di interruzione di corrente. Combinano pannelli solari e batterie in cui l'energia solare catturata durante il giorno viene accumulata per essere utilizzata successivamente quando è necessaria, garantendo così la fornitura di elettricità dopo la sua generazione quando la produzione solare non è sufficiente. Ma il funzionamento delle batterie, cioè la possibilità di utilizzare l'energia accumulata, è possibile solo attraverso l'inverter, quindi se si verifica un guasto alla rete elettrica, l'inverter e la batteria smettono di funzionare e l'energia accumulata non può essere utilizzata efficacemente.
È in questi casi che COMBI-MAX interviene; monitora la tensione di rete ininterrottamente e quando rileva un guasto o un'interruzione di corrente nella rete elettrica, scollega l'impianto fotovoltaico dalla rete principale e invia un segnale all'inverter per attivare la modalità di funzionamento Backup. Questa apparecchiatura rileva l'incidente e isola automaticamente l'impianto fotovoltaico dalla rete principale, come richiesto dalla normativa ITC-40, passando l'impianto alla modalità Backup e rendendolo totalmente autosufficiente. È l'energia accumulata nelle batterie a fornire il 100% dell'energia all'impianto.
COMBI-MAX permette di alimentare e far funzionare tutti i carichi o solo quelli critici, consentendo il funzionamento in modalità Backup totale o Backup per i carichi critici
La riconnessione alla rete principale avviene quando la tensione viene ripristinata e rimane nell'intervallo normale per almeno tre minuti, disattivando automaticamente la modalità di backup dell'inverter e ricollegando l'impianto alla rete.
Caratteristiche:
- Produttore: Toscano

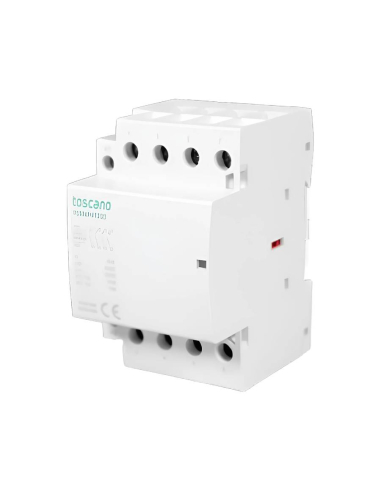

- Codice: COMBI-MAX + TCM4P40230
- Codice: 10005140 + 10003678
- Controllo e protezione per sistemi di backup
- Attivazione della modalità di backup: uscita di attivazione della modalità di backup (carichi totali/critici) all'inverter
- Funzionamento in isola: scollega il sistema di autoconsumo dalla rete elettrica
- Unione Neutro-terra: evita il neutro flottante come indicato in ITCBT-08
- Doppia uscita di controllo
- Modelli di inverter Fronius GEN24 Plus (*) testati: Primo 3.0, Primo 3.6, Primo 4.0, Primo 4.6, Primo 5.0, Primo 6.0, Symo 6.0, Symo 8.0, Symo 10.0
- Altri inverter ibridi che hanno la possibilità di isolarsi tramite un contatto libero da corrente dovrebbero funzionare con i sistemi di backup, ma non sono ancora stati verificati. Va notato che non tutti gli inverter presenti sul mercato supportano la modalità a isola. Inoltre, esistono altri inverter che dispongono già di una propria uscita di backup.
- Microinverter: non è stato verificato.
Specifiche tecniche
- Tensione nominale: 230Vac, 50/60Hz
- Potenza massima: 9kW
- Consumo di energia: 2,5W
- Condizioni ambientali: da -10ºC a +55ºC / 80% RH
- Grado di protezione: IP20
- Montaggio: guida DIN
- Numero di moduli: 4
Connessione
Per ulteriori informazioni, è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati".
Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.
