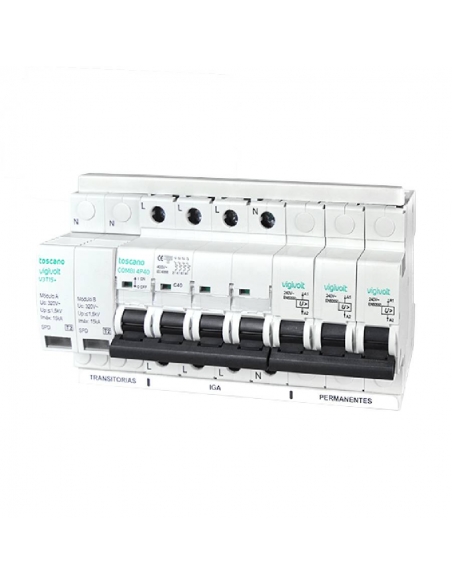

Protettore trifase sovratensioni transitorie TIPO 2 e permanenti + IGA 4x20A 10kA COMBI-4P20T15 - Toscano

Gruppo di protezione combinato contro transitori (scaricatore a terra) e sovratensioni permanenti, associato a un dispositivo di taglio a 3 poli (IGA) più neutro, con una potenza di taglio di 10kA secondo IEC-EN 63052, curva "C".

Il funzionamento di questo modulo di protezione è quello di provocare la disconnessione dell'impianto elettrico quando è sottoposto ad una tensione superiore a quella che doveva ricevere, in modo continuo e per derivare a terra i picchi transitori causati dalla caduta di fulmini o dalla commutazione delle linee di distribuzione elettrica.

Quando una qualsiasi delle bobine di cottura è sottoposta a una tensione superiore a 265 Vac, produce l'apertura dei contatti IGA, lasciando tutti i circuiti alimentati dalla protezione VIGIVOLT COMBI senza tensione. Quando il dispositivo è sottoposto a un'sovratensione transitoria, viene messo a terra, in modo che influisca il meno possibile sull'installazione dalla protezione.

Adatto per l'uso in installazioni domestiche, punti di ricarica per veicoli elettrici e industria.

La fornitura comprende:

• 3-Poli IGA + Neutro (trifase): 4x20A
• Protezione permanente contro le sovratensioni
• Protezione da sovratensioni transitorie

L'intero gruppo viene fornito completamente assemblato e pre-cablato.

Indicazioni:

• Produttore/Fornitore: Toscano
• Riferimento: COMBI-4P20T15
• Tensione nominale: 230VAC (L/N) 400VAC (L/L)
• Frequenza: 50-60Hz
• Intensità magnetotermica nominale: 20A
• Potenza di taglio magnetotermica: 10kA
• Tensione di innesco: >265Vac ±2%
• Tempo di risposta alle sovratensioni: secondo la norma UNE-EN 50550
• Curva di sparo magnetotermica: "C"
• Tensione massima (Uc): 320Vac (L/N)
• Livello di protezione su (L / N):
• Livello di protezione UP (N / PE):
• Corrente di scarica massima (8/20μs) Imax (L/N): 15kA
• Corrente di scarica massima (8/20μs) Imax (N/PE): 15kA
• Corrente di scarica nominale (8/20μs) In (L/N): 8kA
• Tempo di risposta della sovratensione: ≤25ns
• Fusibile di pre-protezione: 63A gL
• Tipo: 2
• Sezione massima del cavo nei terminali: 16 mm²
• Numero di moduli occupati su guida DIN: 9
• Standard: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11

Per il corretto funzionamento dell'apparecchiatura, la fase deve essere collegata al terminale "L" e il neutro nel terminale "N"

Nota: la capacità di proteggere da sovratensioni transitorie dipende in gran parte dalla qualità della messa a terra.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
