Scaricatore di sovratensioni transitorie e permanenti più IGA di minima tensione 2x32A a riarmo automatico Vigivolt Tuscan Adaju
Scaricatore di sovratensioni transitorie e permanenti più IGA di minima tensione 2x32A a riarmo automatico Vigivolt Tuscan Adaju

Protezione monofase TRANSIENT SURGES TYPE 2 e Permanent + IGA 2x32A Automatic Rearmament COMBI-PRO-2P32T15 - Toscano

194,91 € IVA inclusa

161,08 € IVA esclusa

Protezione da sovratensione transitoria TIPO 2 e sottotensione permanente plus con riarmo automatico, con IGA 2x32A integrato precablato per installazioni monofase.

Protezione di picchi permanenti causati da aumenti della tensione di rete e picchi transitori causati da fulmini o interruttori di rete, in installazioni monofase. L'apparecchiatura si riconnette automaticamente quando la tensione di rete viene ripristinata entro i limiti stabiliti. Potenza di taglio IGA 6kA, intensità massima di scarica 15kA.

Riferimento: COMBI-PRO-2P32T15




Toscano_version 1 color sin leyenda

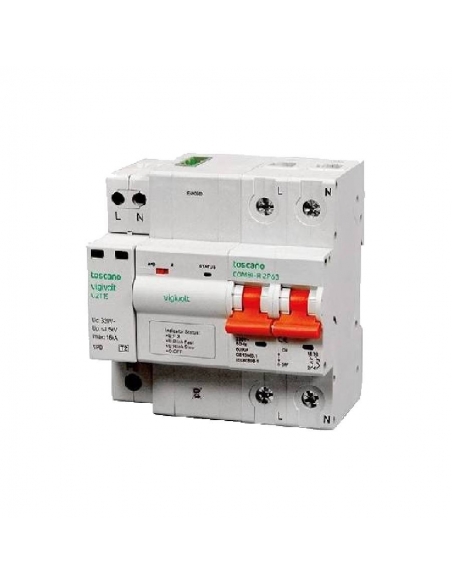

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Gruppo di protezione combinato contro transitori (scaricatore a terra) e sovratensioni permanenti, associato a un dispositivo di taglio a 2 poli (IGA) con una potenza di taglio di 6kA secondo IEC-EN 63052, curva "C". Consente la riconnessione dei nuovi contatori intelligenti secondo lo schema 2 dello standard ITC-BT-52.

In caso di riprese in sovracorrente, cortocircuito o disconnessione manuale, l'apparecchiatura non si riarma automaticamente.

Sovratensione: quando la tensione supera i 270V l'apparecchiatura accende l'IGA. Il tempo necessario per sparare dipenderà dal livello di sovratensione rilevato (secondo le specifiche della norma UNE-EN50550). Quando la tensione scende al di sotto di 255 V e viene mantenuta per almeno 10 secondi, l'apparecchiatura riassembla l'IGA ricollegando la tensione nella rete.

Sottotensione: se la tensione scende al di sotto di 180V per più di 10 secondi, l'apparecchiatura accende l'IGA lasciando l'impianto senza alimentazione. Quando la tensione si stabilizza nuovamente sopra i 210 V per più di 10 secondi, l'apparecchiatura riarma automaticamente l'IGA.

In caso di sovratensione transitoria, l'apparecchiatura lo assorbe mettendolo a terra, impedendogli così di causare danni ai dispositivi collegati alla rete. Se, a causa di un'impennata transitoria, la protezione diventa inoperante, l'apparecchiatura visualizzerà la finestra di avviso in rosso. In questo caso, il modulo di protezione sarà stato reso inutile e dovrà essere sostituito da un altro, plug-in e facile da sostituire.

Il modulo comprende:

  • Riconnessione automatica IGA 2x32A
  • Protezione permanente da sovratensioni e sottotensione
  • Protezione da sovratensioni transitorie (scaricatore a terra)


L'intero gruppo viene fornito completamente assemblato e pre-cablato.


Caratteristiche generali:

  • Produttore: Toscano
  • Riferimento: COMBI-PRO-2P32T15
  • Tensione nominale di funzionamento: 230VAC
  • Frequenza: 50-60 Hz
  • Sezione massima terminale: 25 mm
  • Protezione: IP20
  • Assemblaggio: DiN su rotaia
  • Numero di moduli DIN: 5
  • Norme: UNE-EN 60898 / UNE-EN 50550


Sovratensione:

  • Tensione di innesco: >270VAC ± 2%
  • Tempo di risposta alla sovratensione: secondo UNE-EN 50550
  • Tempo di ripristino: 10 secondi
  • Tensione di riconnessione:


Sottotensione:

  • Tensione di innesco:
  • Tempo di risposta per sottotensione: 10 secondi
  • Tempo di ripristino: 10 secondi
  • Tensione di riconnessione: > 210VAC ± 2%


IGA:

  • Corrente nominale: 32A
  • Curva: C
  • Potenza di taglio: 6kA


Transitorio:

  • Tensione massima Uc: 320VAC (L/N)
  • Livello di protezione su (L / N):
  • Livello di protezione up (N/PE):
  • Corrente di scarica massima (8/20μs) Imax (L/N): 15kA
  • Corrente di scarica nominale (8/20μs) In (L/N): 8kA
  • Corrente di scarica massima (8/20μs) Imax (N/PE): 15kA
  • Corrente di scarica nominale (8/20μs) In (N/PE): 10kA
  • Fusibile di pre-protezione: 63A gL
  • Tipo: 2
  • Norme: IEC 61643-11/ EN 61643-11


Per il corretto funzionamento dell'apparecchiatura è necessario collegare il terminale "REMOTE" con la fase dell'installazione elettrica. Anche la fase deve essere collegata al terminale "L" e il neutro al terminale "N".




Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
