Relè di protezione sovratensioni permanenti e transitorie su bobina di emissione - HY

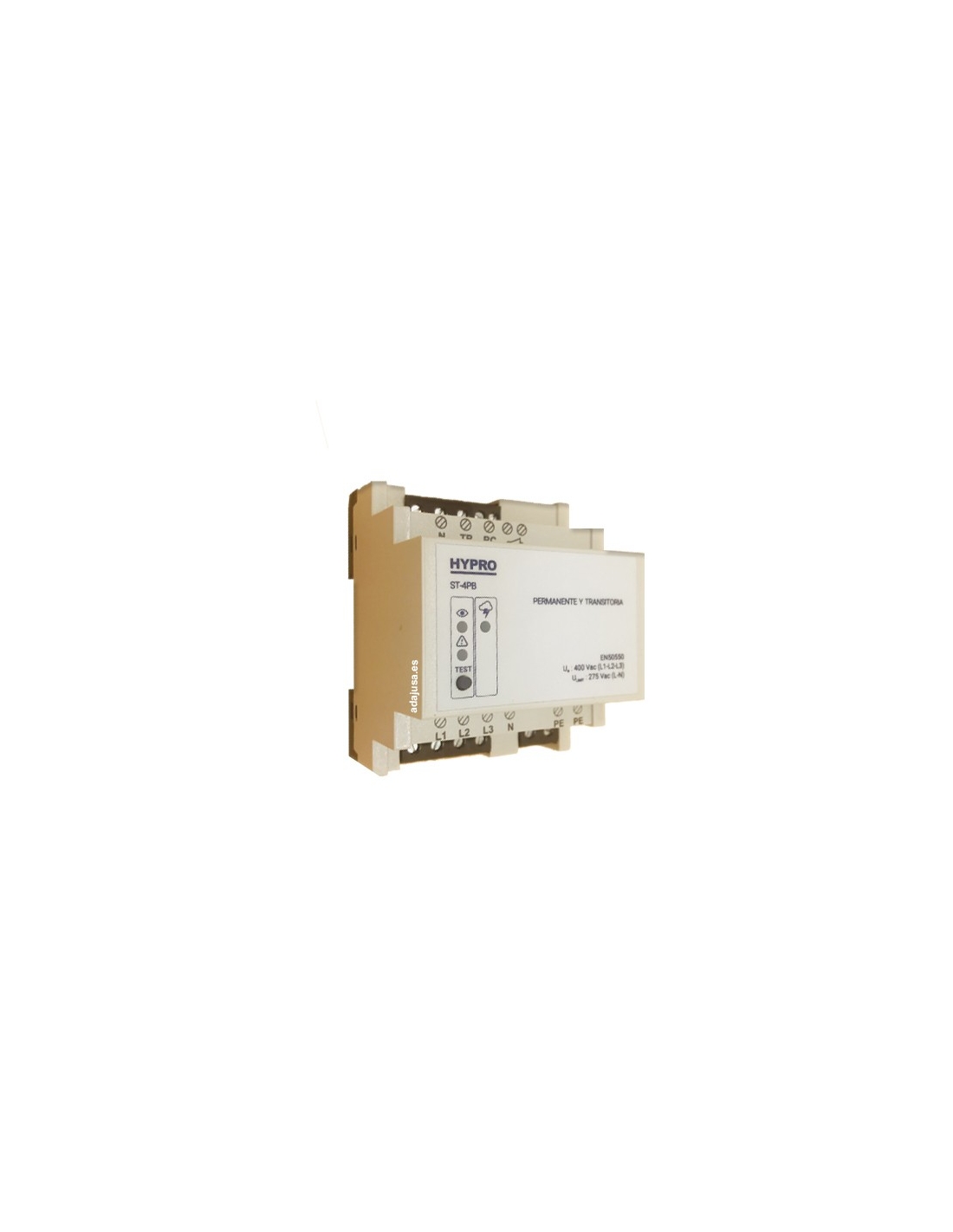

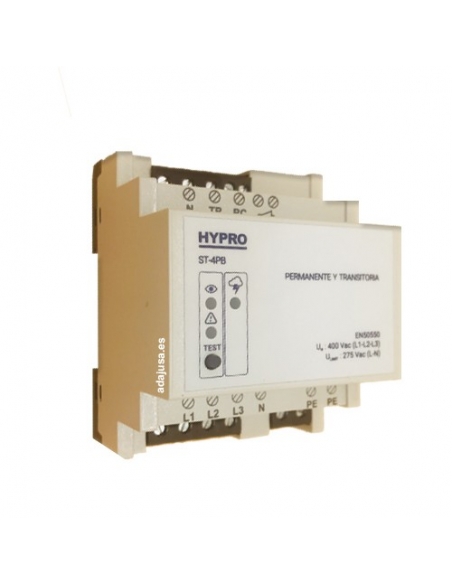

Dispositivo di protezione combinato contro sovratensioni transitorie e permanenti da associare, mediante una bobina di emissione (trip), ad un dispositivo di sezionamento (IGA) o ad un involucro stampato, in sistemi trifase.

Il funzionamento di questo modulo di protezione è quello di produrre un segnale di disconnessione all'interruttore generale, all'interruttore generale automatico (IGA) o all'interruttore scatolato, quando questo è sottoposto a una tensione superiore a quella che dovrebbe ricevere, in modo continuo e di scaricare a terra le sovratensioni transitorie causate da fulmini o dalla commutazione delle linee di distribuzione elettrica.

Questo dispositivo, molto compatto e semplice da installare, garantisce un'altissima protezione, sia contro le sovratensioni transitorie o permanenti, sia contro la protezione di linea, integrando un IGA (magnetotermico) con un potere di interruzione di 10 kA. Dispone di un indicatore visivo dello stato di taglio.

La fornitura non comprende l'interruttore automatico né la bobina di emissione, ma solo il limitatore di sovratensione.

caratteristiche tecniche:

• Produttore/fornitore: Hyundai Electric
• Rif: ST-4PB .
• Tensione nominale UN 240Vac. (N/l1, N/L2, N/L3).
• Consumo energetico: 0,6 VA.
• Sezione massima del cavo nei terminali: 16 mm ² (IGA) 6 mm ² (modulo).
• Contatto allarme: 5A / 30VDC, 5A / 250Vac.
• Protezione: IP20.
• Montaggio: guida DIN 35.
• Numero di moduli DIN: 4 (TRIO) 9 (COMBI).
• Normative: EN 60898 / EN 50550 / IEC 61643-11.
• Tensione di attivazione: 265 V CA +/- 2%. (N/L1, N/L2, N/L3).
• Tempo di risposta alla sovratensione permanente:
• 265 V CA: circa 7 s.
• 300 V CA: circa 3 s.
• 350 V CA: circa 0,5 s.
• 400 V CA: circa 0,15 s.
• Tempo di reset: 10 s.
• Intensità massima: 20kA (8/20).
• Tempo di risposta alla sovratensione: secondo la norma .
• Norma: IEC61643-11 / EN 61643-11
• Marchio CE.

Note sul montaggio.

È obbligatorio collegare il neutro al terminale N e il conduttore di terra.

L'interruttore magnetotermico e la bobina di emissione (trigger) non sono inclusi nella fornitura, devono essere ordinati separatamente.

Per ulteriori informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "File allegati".

Materiale ad uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
