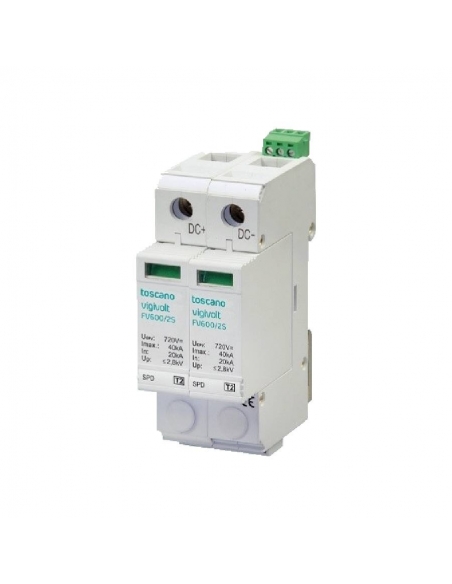

Protezione da sovratensioni transitorie per impianti fotovoltaici di tipo 2, 600Vdc, 40kA, con uscita relè. Protegge da scariche e sovratensioni causate da fulmini sulla parte continua di questi sistemi.
La protezione è costituita da due stadi di varistori dotati di sezionatori termici che indicano attraverso una finestra il cedimento dell'elemento. Ha un'uscita remota (contatto di indicazione).
Nel caso in cui si verifichi un sovratensione transitorio, l'apparecchiatura lo assorbe, impedendogli così di causare danni ai dispositivi collegati alla rete. Se, a causa di un sovraccarico, la protezione diventa non operativa, il computer visualizzerà la finestra di avviso in rosso. In questo caso, il modulo di protezione sarà diventato inutilizzabile e dovrà essere sostituito da un altro (plug-in: facile sostituzione).
Indicazioni:
- Produttore: Toscano
- Riferimento: FV-600/2S
- Tensione nominale (Unpv): 600 Vdc
- Tensione massima dc+/dc (Ucpv): 720 VDC
- Intensità massima di scarica (8/20μs) Imax. 40 KA
- Corrente nominale (8/20μs) In: 20 kA
- Livello di protezione up: ≤2,8 kV
- Risposta di sovratensione: ≤25 ns
- Prefusiggio massimo: 125 A gL/gG
- Tipo: 2
- Grado di protezione: IP20
- Temperatura di servizio: da -40ºC a +80ºC
- Assemblaggio: DiN su rotaia
- Indicazione remota (contatto): 250 V~ / 0,5 A, 30 V = / 1 A
- Dimensioni: 36 x 90 x 67 mm
- Norme: EN 50539-11:2013 / A1:2014 / , IEC 61643-31
Connessione:
Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, è obbligatorio rispettare le normative vigenti presso il sito di installazione.
