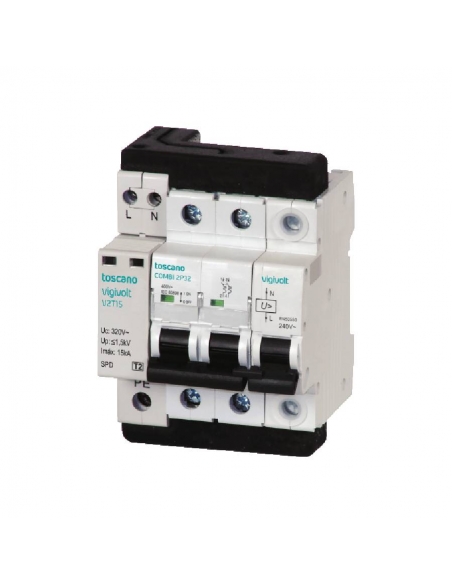

Gruppo di protezione combinato contro sovratensioni transitorie (scaricatore a terra) e permanenti, associato a un dispositivo di taglio a 2 poli (IGA) con una potenza di taglio di 10kA secondo IEC-EN 63052, curva "C".
Il funzionamento di questo modulo di protezione è quello di provocare la disconnessione dell'impianto elettrico monofase quando è sottoposto ad una tensione superiore a quella che doveva ricevere, in modo continuo e per derivare a terra i picchi transitori causati dalla caduta di fulmini o dalla commutazione delle linee di distribuzione elettrica.
Quando una qualsiasi delle bobine di cottura è sottoposta a una tensione superiore a 265 Vac, produce l'apertura dei contatti IGA, lasciando tutti i circuiti alimentati dalla protezione VIGIVOLT COMBI senza tensione. Quando il dispositivo è sottoposto a un'sovratensione transitoria, viene messo a terra, in modo che influisca il meno possibile sull'installazione dalla protezione.
Adatto per l'uso in installazioni domestiche, punti di ricarica per veicoli elettrici e industria.
La fornitura comprende:
- IGA a 2 poli (bifasico): 2x16A
- Protezione permanente contro le sovratensioni
- Protezione da sovratensioni transitorie
L'intero gruppo viene fornito completamente assemblato e pre-cablato.
Indicazioni:
- Produttore: Toscano
- Codice: COMBI-2P16T15B
- Tensione di funzionamento: 240VAC
- Frequenza: 50-60Hz
- Intensità magnetotermica nominale: 16A
- Numero di pali protetti: 2 (2x16A)
- Potenza di taglio magnetotermica: 10kA
- Tensione di innesco: >265Vac ±2%
- Tempo di risposta alle sovratensioni: secondo la norma UNE-EN 50550
- Curva di sparo magnetotermica: "C"
- Tensione massima (Uc): 320Vac (L/L)
- Livello di protezione su:
- Corrente di scarica massima (8/20μs) Imax : 15kA (L/L) (L/PE)
- Corrente di scarica nominale (8/20μs) In: 8kA (L/L) (L/PE)
- Tempo di risposta della sovratensione: ≤25ns
- Fusibile di pre-protezione: 63A gL
- Tipo: 2
- Sezione massima del cavo nei terminali: 16 mm2
- Numero di moduli occupati su guida DIN: 4
- Standard: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11
Per il corretto funzionamento dell'apparecchiatura, le fasi devono essere collegate nei terminali "L"
Nota: la capacità di proteggere da sovratensioni transitorie dipende in gran parte dalla qualità della messa a terra.
Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
