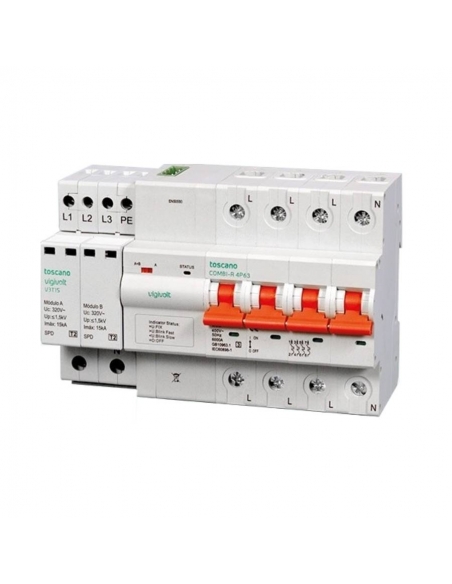

Protezione trifase contro i sovratensioni transitorie TIPO 2 e permanente + IGA 4x50A riarmo automatico COMBI-PRO-4P50T15 - Tosc

Gruppo di protezione combinato contro transitori (scaricatore a terra) e sovratensioni permanenti, associato a un dispositivo di taglio a 4 poli (IGA) con una potenza di taglio di 6kA secondo IEC-EN 63052, curva "C". Consente la riconnessione dei nuovi contatori intelligenti secondo lo schema 2 dello standard ITC-BT-52.

In caso di riprese in sovracorrente, cortocircuito o disconnessione manuale, l'apparecchiatura non si riarma automaticamente.

Sovratensione: quando la tensione supera i 270V l'apparecchiatura accende l'IGA. Il tempo necessario per sparare dipenderà dal livello di sovratensione rilevato (secondo le specifiche della norma UNE-EN50550). Quando la tensione scende al di sotto di 255 V e viene mantenuta per almeno 10 secondi, l'apparecchiatura riassembla l'IGA ricollegando la tensione nella rete.

Sottotensione: se la tensione scende al di sotto di 180V per più di 10 secondi, l'apparecchiatura accende l'IGA lasciando l'impianto senza alimentazione. Quando la tensione si stabilizza nuovamente sopra i 210 V per più di 10 secondi, l'apparecchiatura riarma automaticamente l'IGA.

In caso di sovratensione transitoria, l'apparecchiatura lo assorbe mettendolo a terra, impedendogli così di causare danni ai dispositivi collegati alla rete. Se, a causa di un'impennata transitoria, la protezione diventa inoperante, l'apparecchiatura visualizzerà la finestra di avviso in rosso. In questo caso, il modulo di protezione sarà stato reso inutile e dovrà essere sostituito da un altro, plug-in e facile da sostituire.

Il modulo comprende:

• Riconnessione automatica IGA 4x50A
• Protezione permanente da sovratensioni e sottotensione
• Protezione da sovratensioni transitorie (scaricatore a terra)

L'intero gruppo viene fornito completamente assemblato e pre-cablato.

Caratteristiche generali:

• Produttore/Fornitore: Toscano
• Riferimento: COMBI-PRO-4P50T15
• Tensione nominale di funzionamento: 240 (L-N) / 400 (L-L)
• Frequenza: 50-60 Hz
• Sezione massima terminale: 25 mm
• Protezione: IP20
• Assemblaggio: DiN su rotaia
• Numero di moduli DIN: 8
• Norme: UNE-EN 60898 / UNE-EN 50550

Sovratensione:

• Tensione di innesco: >270VAC ± 2%
• Tempo di risposta alla sovratensione: secondo UNE-EN 50550
• Tempo di ripristino: 10 secondi
• Tensione di riconnessione:

Sottotensione:

• Tensione di innesco:
• Tempo di risposta per sottotensione: 10 secondi
• Tempo di ripristino: 10 secondi
• Tensione di riconnessione: > 210VAC ± 2%

IGA:

• Corrente nominale: 50A
• Curva: C
• Potenza di taglio: 6kA

Transitorio:

• Tensione massima Uc: 320VAC (L/N)
• Livello di protezione su (L / N):
• Livello di protezione up (N/PE):
• Corrente di scarica massima (8/20μs) Imax (L/N): 15kA
• Corrente di scarica nominale (8/20μs) In (L/N): 8kA
• Corrente di scarica massima (8/20μs) Imax (N/PE): 15kA
• Corrente di scarica nominale (8/20μs) In (N/PE): 10kA
• Fusibile di pre-protezione: 63A gL
• Tipo: 2
• Norme: IEC 61643-11/ EN 61643-11

Per il corretto funzionamento dell'apparecchiatura è necessario collegare il terminale "REMOTE" con una delle fasi dell'installazione elettrica. Anche le fasi devono essere collegate nei terminali "L" e il neutro nel terminale "N".

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
