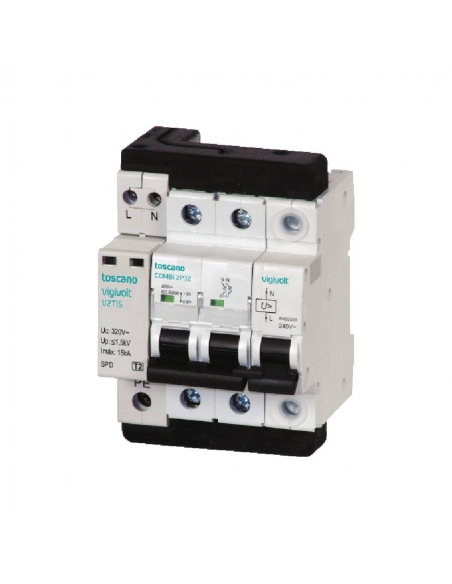

Protettore bifasico TRANSIENT SURGES TYPE 2 e Permanent + IGA 2x32A 10kA COMBI-2P32T15B - Toscano

Gruppo di protezione combinato contro sovratensioni transitorie (scaricatore a terra) e permanenti, associato a un dispositivo di taglio a 2 poli (IGA) con una potenza di taglio di 10kA secondo IEC-EN 63052, curva "C".

Il funzionamento di questo modulo di protezione è quello di provocare la disconnessione dell'impianto elettrico monofase quando è sottoposto ad una tensione superiore a quella che doveva ricevere, in modo continuo e per derivare a terra i picchi transitori causati dalla caduta di fulmini o dalla commutazione delle linee di distribuzione elettrica.

Quando una qualsiasi delle bobine di cottura è sottoposta a una tensione superiore a 265 Vac, produce l'apertura dei contatti IGA, lasciando tutti i circuiti alimentati dalla protezione VIGIVOLT COMBI senza tensione. Quando il dispositivo è sottoposto a un'sovratensione transitoria, viene messo a terra, in modo che influisca il meno possibile sull'installazione dalla protezione.

Adatto per l'uso in installazioni domestiche, punti di ricarica per veicoli elettrici e industria.

La fornitura comprende:

• IGA a 2 poli (bifasico): 2x32A
• Protezione permanente contro le sovratensioni
• Protezione da sovratensioni transitorie

L'intero gruppo viene fornito completamente assemblato e pre-cablato.

Indicazioni:

• Produttore: Toscano
• Codice: COMBI-2P32T15B
• Tensione di funzionamento: 240VAC
• Frequenza: 50-60Hz
• Intensità magnetotermica nominale: 32A
• Numero di pali protetti: 2 (2x32A)
• Potenza di taglio magnetotermica: 10kA
• Tensione di innesco: >265Vac ±2%
• Tempo di risposta alle sovratensioni: secondo la norma UNE-EN 50550
• Curva di sparo magnetotermica: "C"
• Tensione massima (Uc): 320Vac (L/L)
• Livello di protezione su:
• Corrente di scarica massima (8/20μs) Imax : 15kA (L/L) (L/PE)
• Corrente di scarica nominale (8/20μs) In: 8kA (L/L) (L/PE)
• Tempo di risposta della sovratensione: ≤25ns
• Protezione prefusile: 63A gL
• Tipo: 2
• Sezione massima del cavo nei terminali: 16 mm²
• Numero di moduli occupati su guida DIN: 4
• Standard: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11

Per il corretto funzionamento dell'apparecchiatura, le fasi devono essere collegate nei terminali "L"

Nota: la capacità di proteggere da sovratensioni transitorie dipende in gran parte dalla qualità della messa a terra.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
