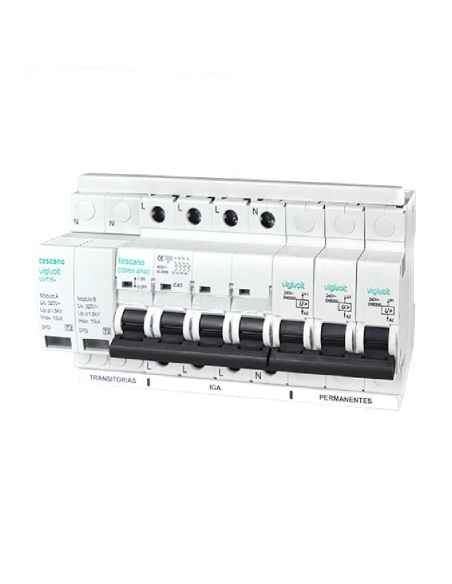

Protettore trifase sovratensioni transitorie TIPO 2 e permanenti + IGA 4x32A 10kA COMBI-4P32T15 - Toscano

248,22 € IVA inclusa

205,14 € IVA esclusa

Tipo 2 e protezione permanente da sovratensioni transitorie con IGA 4x32A integrato precablato per installazioni trifase.

Il modulo combinato di protezione contro le sovratensioni fornisce protezione contro le sovratensioni permanenti dovute all'aumento della tensione di rete e contro le sovratensioni transitorie (fulmini o interruttori di rete). Potenza di taglio IGA 10kA, intensità massima di scarica 15kA. Cartuccia plug-in per una facile sostituzione.

Riferimento: COMBI-4P32T15




Toscano_version 1 color sin leyenda
Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Gruppo di protezione combinato contro transitori (scaricatore a terra) e sovratensioni permanenti, associato a un dispositivo di taglio a 3 poli (IGA) più neutro, con una potenza di taglio di 10kA secondo IEC-EN 63052, curva "C".

Il funzionamento di questo modulo di protezione è quello di provocare la disconnessione dell'impianto elettrico quando è sottoposto ad una tensione superiore a quella che doveva ricevere, in modo continuo e per derivare a terra i picchi transitori causati dalla caduta di fulmini o dalla commutazione delle linee di distribuzione elettrica.

Quando una qualsiasi delle bobine di cottura è sottoposta a una tensione superiore a 265 Vac, produce l'apertura dei contatti IGA, lasciando tutti i circuiti alimentati dalla protezione VIGIVOLT COMBI senza tensione. Quando il dispositivo è sottoposto a un'sovratensione transitoria, viene messo a terra, in modo che influisca il meno possibile sull'installazione dalla protezione.

Adatto per l'uso in installazioni domestiche, punti di ricarica per veicoli elettrici e industria.

La fornitura comprende:

  • 3-Poli IGA + Neutro (trifase): 4x32A
  • Protezione permanente contro le sovratensioni
  • Protezione da sovratensioni transitorie

L'intero gruppo viene fornito completamente assemblato e pre-cablato.



Indicazioni:

  • produttoreToscano
  • Riferimento: COMBI-4P32T15
  • Tensione nominale: 230VAC (L/N) 400VAC (L/L)
  • Frequenza: 50-60Hz
  • Intensità magnetotermica nominale: 32A
  • Potenza di taglio magnetotermica: 10kA
  • Tensione di innesco: >265Vac ±2%
  • Tempo di risposta alle sovratensioni: secondo la norma UNE-EN 50550
  • Curva di sparo magnetotermica: "C"
  • Tensione massima (Uc): 320Vac (L/N)
  • Livello di protezione su (L / N):
  • Livello di protezione UP (N / PE):
  • Corrente di scarica massima (8/20μs) Imax (L/N): 15kA
  • Corrente di scarica massima (8/20μs) Imax (N/PE): 15kA
  • Corrente di scarica nominale (8/20μs) In (L/N): 8kA
  • Tempo di risposta della sovratensione: ≤25ns
  • Protezione prefusile: 63A gL
  • Tipo: 2
  • Sezione massima del cavo nei terminali: 16 mm2
  • Numero di moduli occupati su guida DIN: 9
  • Standard: EN 60898 / EN 50550 / IEC 61643-11 / EN 61643-11


Per il corretto funzionamento dell'apparecchiatura, la fase deve essere collegata al terminale "L" e il neutro nel terminale "N"






Nota: la capacità di proteggere da sovratensioni transitorie dipende in gran parte dalla qualità della messa a terra.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
