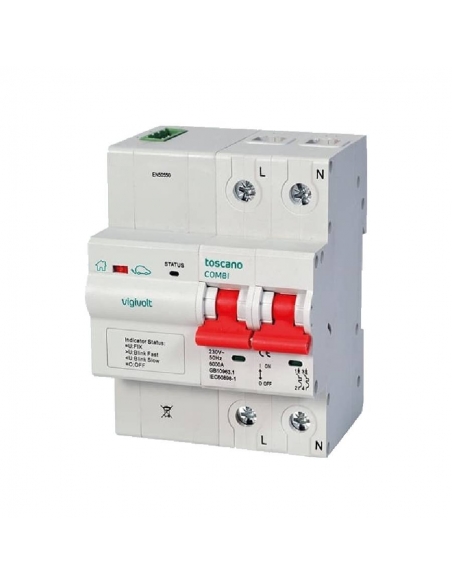

Protezione da sovratensione permanente monofase + IGA 2x63A 10kA riarmo automatico COMBI-PRO-2P63 - Toscano

Protettore contro sovratensioni permanenti e sottotensione,con riarmo automatico, IEC-EN 63052. Consente la riconnessione dei nuovi contatori intelligenti secondo lo schema 2 dello standard ITC-BT-52.

Dispositivo di protezione combinato contro sovratensioni di origine permanente, causate da aumenti della tensione di rete, in installazioni monofase e bifase, con riconnessione automatica. Può anche proteggere dalle cadute di tensione se questa opzione viene selezionata dall'utente utilizzando il selettore anteriore. Potenza di taglio dell'IGA 10kA.

Ideale per la protezione dei circuiti di ricarica dei veicoli elettrici grazie al fatto che consente la ricollegamento del contatore in caso di interruzione di corrente quando si supera la potenza contratta. Il misuratore deve apprezzare un'impedenza infinita che ne permette il riarmo dalla casa.

L'apparecchiatura misura la tensione nell'installazione in modo permanente e monitora qualsiasi variazione di essa. In caso di rilevamento di questa anomalia, agisce sull'IGA integrato, scollegando la tensione nell'installazione.

L'apparecchiatura dispone anche di un'uscita a contatto commutata per l'indicazione remota dei guasti. Ha anche un ingresso telecomando (ordine di esecuzione) che se l'apparecchiatura non è attivata non funziona, non esegue la riconnessione automatica. Con questo riusciamo a tagliare la fornitura da remoto, ad esempio in caso di mancato pagamento della tariffa di ricarica o ad attivare il punto di ricarica con la presenza del veicolo (rilevatore di loop o sensore ad ultrasuoni).

L'apparecchiatura NON PROTEGGE DA SOVRATENSIONI TRANSITORIE

Il modulo comprende:

• Riconnessione automatica IGA 2x63A
• Protezione permanente da sovratensioni e sottotensione

L'intero gruppo viene fornito completamente assemblato e pre-cablato.

Caratteristiche generali:

• Produttore: Toscano

• Codice: COMBI-PRO-2P63
• Tensione nominale di funzionamento: 240 VAC (L-N) / (L-L)
• Frequenza: 50-60 Hz
• Sezione massima terminale: 25 mm
• Protezione: IP20
• Assemblaggio: DiN su rotaia
• Numero di moduli DIN: 4
• Norme: UNE-EN 60898 / UNE-EN 50550

Sovratensione:

• Tensione di innesco: >270VAC ± 2%
• Tempo di risposta alla sovratensione: secondo UNE-EN 50550
• Tempo di ripristino: 10 secondi
• Tensione di riconnessione:

Sottotensione:

• Tensione di innesco:
• Tempo di risposta per sottotensione: 10 secondi
• Tempo di ripristino: 10 secondi
• Tensione di riconnessione: > 210VAC ± 2%

IGA:

• Corrente nominale: 63A
• Curva: C
• Potenza di taglio: 10kA

Per il corretto funzionamento dell'apparecchiatura è necessario collegare il terminale "REMOTE" con la fase dell'installazione elettrica.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati".
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
