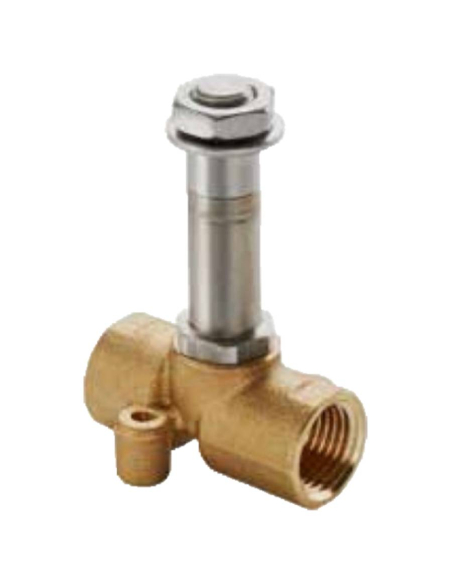

Elettrovalvola fluidi 1/8 2/2 aperto azionamento diretto D.4

Elettrovalvola 1/8"ad azione diretta, 2 vie, normalmente aperto (NO), per uso con fluidi o aria, ad azionamento indiretto. Corpo in ottone e maniglia in acciaio inox.

Diametro del passo: 4 mm

In questo tipo di valvola, il nucleo mobile, montato con un anello di tenuta, apre e chiude direttamente sull'orifizio dell'elettrovalvola. Quando la bobina non è attiva, lo stantuffo si trova nella posizione di chiusura dell'elettrovalvola, impedendo il flusso dei fluidi. Quando eccitiamo la bobina, creiamo un campo magnetico e facciamo sì che il nucleo mobile apra l'orifizio, consentendo il passaggio del fluido. Quando smettiamo di eccitare la bobina, il nucleo mobile, grazie alla molla di cui è dotato, ritorna nella posizione iniziale.

Questo tipo di elettrovalvola può aprire da 0 bar.

I campi di pressione di lavoro sono i seguenti:

• Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0 bar.
• Differenziale di pressione massimo tra ingresso e uscita (ΔP bar):
• Con bobina da 22 mm 6,5W: 2,4 bar.
• Con bobina da 22 mm 7,5VA: 2,4 bar.
• Con bobina da 30 mm 8W: 2,4 bar.
• Con bobina da 30 mm 11VA: 2,4 bar.
• Pressione massima ammissibile: 2,4 bar

Le bobine compatibili per questo tipo di elettrovalvola sono SOL10 (22mm) e SOL11 (30mm) per nuclei di diametro 10mm (bobina non inclusa)

L'elettrovalvola è normalmente aperta, cioè senza tensione sulla bobina, il fluido o l'aria passano attraverso l'elettrovalvola, quando la bobina viene eccitata il passaggio del fluido o dell'aria viene interrotto.

I fluidi con cui questa elettrovalvola può funzionare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Olio diesel.
• Olio combustibile.

Caratteristiche tecniche:

• Produttore: Aignep
• Numero di parte: 01F02203N0
• Tipo di controllo: azionamento diretto.
• Dimensione della filettatura: 1/8".
• numero di vie: 2.
• numero di posizioni: 2.
• Configurazione: 2/2 aperto (NO).
• Diametro albero operatore (per bobina): 10 mm.
• Corpo: ottone.
• Tubo di guida, anime e molla: Acciaio inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 2,4 bar.
• Dimensione ISO 228: 1/8".
• diametro del flusso: 4 mm.
• Viscosità massima del fluido (cSt): 53.
• Coefficiente della valvola (Kv): 0,30 m³/h.
• Differenziale di pressione minimo (ΔP bar): 0-1,3 bar a seconda della potenza della bobina.
• Differenziale di pressione massimo (ΔP bar): 2,4 bar
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni è possibile scaricare la scheda tecnica facendo clic sulla scheda "Allegati"
