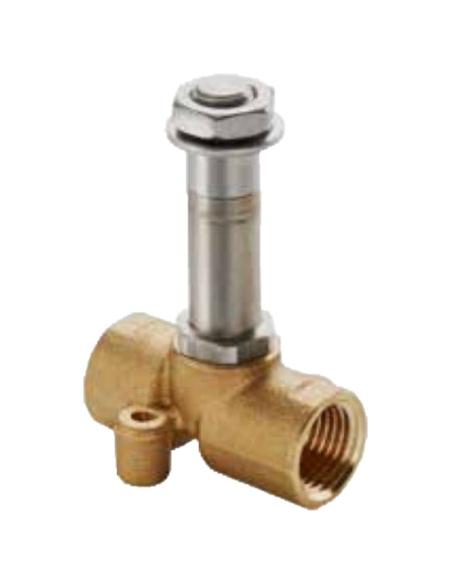

Elettrovalvola fluido 1/8 3/2 apertura azionamento diretto D.1,4

Elettrovalvola ad azionamento diretto da 1/8", a 3 vie, normalmente aperta (NA), per l'uso con fluidi o aria, con azionamento indiretto. Corpo in ottone e controllo bobina in acciaio inox.

Diametro passo: 1,4 mm. Diametro scarico: 1,5 mm

In questo tipo di elettrovalvole, ad azionamento diretto, possono lavorare da 0 bar di pressione alla massima pressione di esercizio.

Gli intervalli di pressione di esercizio sono:

• Differenziale di pressione minimo tra ingresso e uscita (ΔP bar): 0 bar.
• Differenziale di pressione massima tra ingresso e uscita (ΔP bar):
• Con dimensione bobina 22mm di 6.5W: 15.6 bar.
• Con dimensione bobina 22mm di 7.5VA: 19.2 bar.
• Con dimensione bobina 30mm di 8W: 40 bar.
• Con dimensione bobina 30mm di 11VA: 40 bar.
• Pressione massima ammissibile: 40 bar

Le bobine compatibili per questo tipo di elettrovalvola sono la gamma SOL10 (22 mm) e SOL11 (30mm) per anime di diametro 10 (bobina non inclusa)

L'elettrovalvola è normalmente aperta, cioè senza tensione nella bobina, il fluido o l'aria verranno fatti passare attraverso l'elettrovalvola, quando la bobina viene messa in tensione il passaggio del fluido o dell'aria verrà interrotto.

I fluidi con cui questa elettrovalvola può lavorare sono:

• Aria.
• Gas inerti.
• Acqua (temperatura massima 75ºC).
• Oli minerali.
• Diesel.
• Nafta.

Indicazioni:

• Produttore: Aignep
• Riferimento: 01F 02 4 15 N0
• Tipo di controllo: azionamento diretto.
• Dimensioni filettatura: 1/8".
• numero di tracce: 3.
• numero di posizioni: 2.
• Configurazione: 3/2 aperto (NA).
• Diametro albero operatore (per bobina): 10mm.
• Corpo: Ottone.
• Tubo guida, anime e molla: Inox.
• Tipo di guarnizione: NBR.
• Tipo di fluidi: Aria pressurizzata, acqua (max. 75ºC), oli minerali, gasolio, olio combustibile.
• Pressione massima: 40 bar.
• Misura ISO 228: 1/8".
• diametro del passo: 1,4 mm.
• Diametro di scarico: 1,5 mm.
• Viscosità massima del fluido (cSt): 25.
• Coefficiente valvolare (Kv): 0,05 m³/h.
• Pressione differenziale minima (ΔP bar): 0 bar.
• Pressione differenziale massima (ΔP bar): 40 bar a seconda della potenza della bobina.
• Temperatura di lavoro dell'elettrovalvola: da -10ºC a +80ºC.
• Temperatura del fluido: da -10ºC a +90ºC.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.

Per ampliare le informazioni è possibile scaricare la scheda tecnica cliccando sulla scheda "Allegati"
