Filtro EMC 6A 230V Serie FN2060

28,10 € IVA inclusa

23,22 € IVA esclusa

Filtro EMC AC/DC a due stadi per uso generale, corrente nominale 6A, alimentazione di rete monofase, attenuazione medio-alta. Appositamente progettato per le applicazioni rumorose che richiedono una buona attenuazione.

Soluzione per la compatibilità elettromagnetica (EMC) delle apparecchiature elettriche ed elettroniche. Migliorano l'immunità, l'efficienza e la sicurezza delle apparecchiature controllando le interferenze limitate dalla normativa EMC. Con l'uso del filtro appropriato, i livelli di disturbo vengono ridotti al di sotto dei valori massimi consentiti.




Codice prodotto: FN2060-6-06

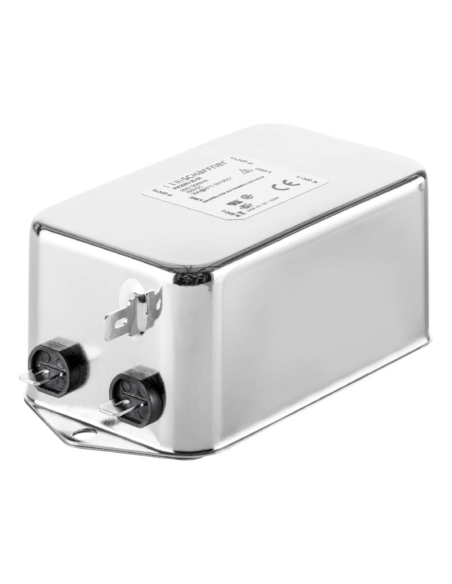

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Soluzione per la conformità alla compatibilità elettromagnetica (EMC). Filtro RFI AC/DC a due stadi per uso generico, corrente nominale 6A, alimentazione di rete monofase, attenuazione medio-alta. I filtri della serie FN2060 sono progettati appositamente per le applicazioni rumorose che richiedono una buona attenuazione differenziale.

I filtri monofase per apparecchiature elettriche ed elettroniche contribuiscono alla conformità agli standard internazionali. Migliorano l'immunità, l'efficienza e la sicurezza delle apparecchiature. Con l'uso del filtro giusto, i livelli di disturbo vengono ridotti al di sotto dei valori massimi consentiti dalle norme.

Montaggio rapido e semplice del telaio. Destinato a un'ampia varietà di utilizzi, offre un buon rapporto dimensioni/amperaggio.


Applicazioni tipiche:

  • Apparecchiature elettriche ed elettroniche
  • Attrezzature domestiche
  • Attrezzature per ufficio
  • Apparecchiature per la comunicazione dei dati
  • Macchinari
  • Applicazioni rumorose
  • Applicazioni industriali





Caratteristiche:

  • Produttore/Fornitore: Schaffner
  • N. di rif.: FN2060-6-06
  • Tensione nominale (*)250Vac 50/60 Hz / 250Vdc
  • Frequenza operativa: CC a 400 Hz
  • Corrente nominale: 6A a 40°C (6,9A a 25°C)
  • Corrente di dispersione (**)0,66mA (250Vac, 50 Hz) / 0,38mA (120Vac, 60 Hz)
  • Perdita di potenza: 3,2W (25°C/DC)
  • Induttanza (***)0,97mH
  • Capacità (***)cx 0,22µF / Cy 4,7nF
  • Resistenza (***): 1000kΩ
  • Tipo di attenuazione: medio-alta
  • Numero di stadi: 2
  • Temperatura di esercizio: da -25°C a +100°C
  • Connessione: terminali Faston 6,3x0,8mm
  • Certificato: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (si applica alle applicazioni CA e CC)
  • Design corrispondente a: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
  • Categoria di sovratensione: II secondo IEC 60664-1
  • Grado di inquinamento: 2 secondo IEC 60664-1
  • Affidabilità: MTBF 950.000h a 40ºC/230V
  • Peso: 120gr

(*) tensione massima di funzionamento RMS alla frequenza nominale o tensione massima di funzionamento CC
(**) Perdita massima in condizioni di funzionamento CA normali (secondo IEC60939-3). Nota: se la linea di neutro è interrotta, la perdita nel caso peggiore potrebbe raggiungere il doppio di questo livello
(***) Tolleranze applicate: Induttanza: -30/+50 %, Capacità: ±20 %, Resistenza: ±10 %




Schema di cablaggio:





Attenuazione del filtro:




Secondo CISPR 17; CM=50 Ω/50 Ω sìm; DM=50 Ω/50 Ω asimmetrico




Dimensioni:





A:71mm; B: 46,6mm; C: 29,3mm; D: 50,5mm; E: 44,5mm; F: 61mm; G: 21mm; H: 10,8mm; I: 19,3mm; J: 20,1mm; K: 5,3mm; L: 6,3mm; M: 0,7mm




Il materiale per uso professionale deve essere installato in conformità alle norme vigenti nel luogo di installazione.
