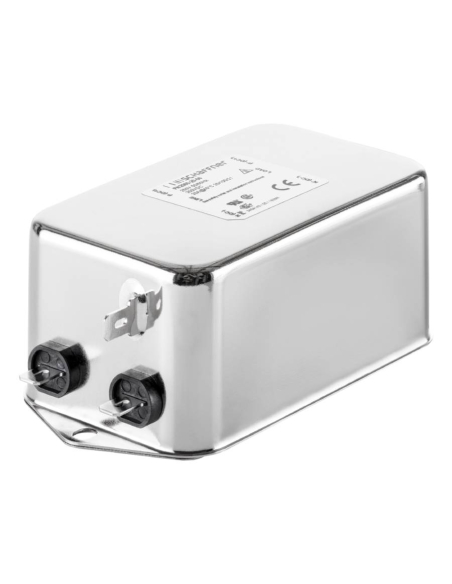

Filtro EMC 12A 230V Serie FN2060

Soluzione per la conformità alla compatibilità elettromagnetica (EMC). Filtro RFI AC/DC a due stadi per uso generico, corrente nominale 12A, alimentazione di rete monofase, attenuazione medio-alta. I filtri della serie FN2060 sono progettati appositamente per le applicazioni rumorose che richiedono una buona attenuazione differenziale.

I filtri monofase per apparecchiature elettriche ed elettroniche contribuiscono alla conformità agli standard internazionali. Migliorano l'immunità, l'efficienza e la sicurezza delle apparecchiature. Con l'uso del filtro giusto, i livelli di disturbo vengono ridotti al di sotto dei valori massimi consentiti dalle norme.

Montaggio rapido e semplice del telaio. Destinato a un'ampia varietà di utilizzi, offre un buon rapporto dimensioni/amperaggio

Applicazioni tipiche:

• Apparecchiature elettriche ed elettroniche
• Attrezzature domestiche
• Attrezzature per ufficio
• Apparecchiature di comunicazione dati
• Macchinari
• Applicazioni rumorose
• Applicazioni industriali

Caratteristiche:

• Produttore/Fornitore: Schaffner
• N. rif.: FN2060-12-06
• Tensione nominale (*)250Vac 50/60 Hz / 250Vdc
• Frequenza operativa: CC a 400 Hz
• Corrente nominale: 12A a 40°C (13,8A a 25°C)
• Corrente di dispersione (**)0,66mA (250Vac, 50 Hz) / 0,38mA (120Vac, 60 Hz)
• Perdita di potenza: 6,2 W (25°C/DC)
• Induttanza (***)0,58mH
• Capacità (***)cx 0,47µF / Cy 4,7nF
• Resistenza (***): 470kΩ
• Tipo di attenuazione: medio-alta
• Numero di stadi: 2
• Temperatura di esercizio: da -25°C a +100°C
• Connessione: terminali Faston 6,3x0,8mm
• Certificato: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (si applica alle applicazioni CA e CC)
• Design corrispondente a: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
• Categoria di sovratensione: II secondo IEC 60664-1
• Grado di inquinamento: 2 secondo IEC 60664-1
• Affidabilità: MTBF 950.000h a 40ºC/230V
• Peso: 190gr

Schema di cablaggio:





Attenuazione del filtro:




Secondo CISPR 17; CM=50 Ω/50 Ω sìm; DM=50 Ω/50 Ω asimmetrico




Dimensioni:





A:85mm; B :54mm; C: 30,3mm; D: 64,8mm; E: 49,8mm; F: 75mm; G: 27mm; H: 12,3mm; I: 20,8mm; J: 19,9mm; K: 5,3mm; L: 6,3mm;
M: 0,7mm

Il materiale per uso professionale deve essere installato in conformità alle norme vigenti nel luogo di installazione.
