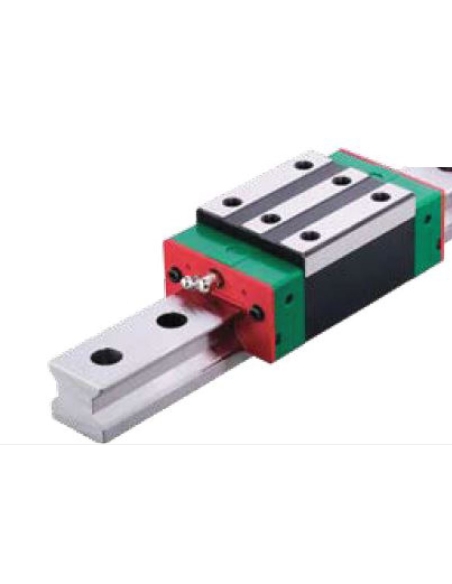

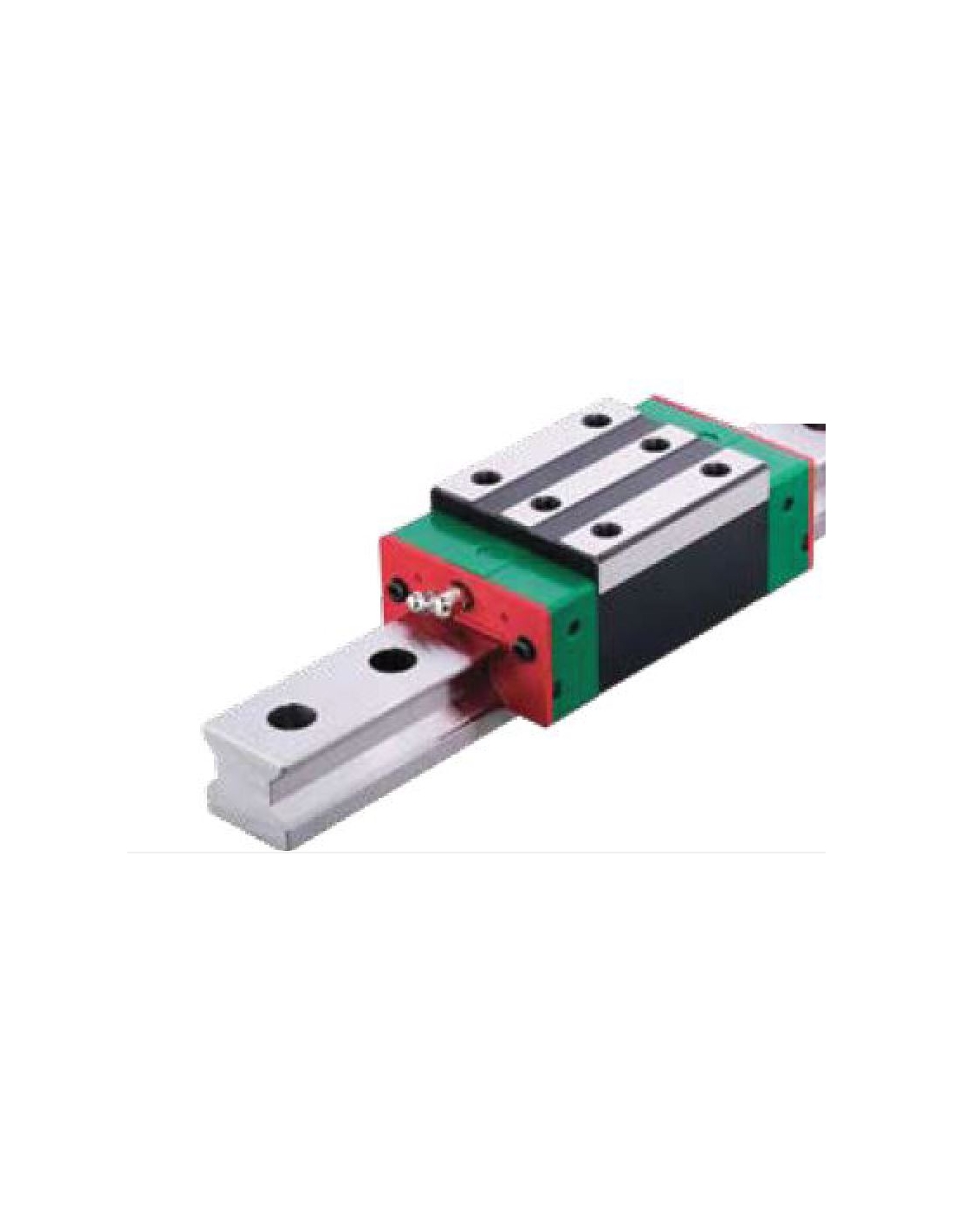

Pattino misura quadrata 15 precarico leggero HGH15CAC - Hiwin

Pattino cuscinetto lineare a sfere quadrate HIWIN HGH15CAC misura 15, carico elevato (C), precisione standard (C) e precarico leggero (Z0), consente un'elevata precisione di posizionamento con una resistenza al rotolamento molto bassa. Realizzato con 4 circuiti di cuscinetti disposti a 45° per assorbire il carico da qualsiasi direzione. La capacità di carico molto elevata e la lunga durata di vita consentono movimenti di alta precisione senza produrre effetti di stick-slip. Grazie al loro basso coefficiente di attrito, consentono un'elevata velocità di movimento.


Vengono forniti con un ingrassatore per facilitare la manutenzione. È necessaria solo una lubrificazione minima. Sono dotati di un sistema di tenuta costituito da guarnizioni frontali e inferiori che impediscono l'ingresso di sostanze estranee, come particelle di polvere, schegge o qualsiasi altro elemento, nei percorsi delle sfere della guida.

Possono essere installati in qualsiasi posizione e il fissaggio avviene tramite i fori filettati sul corpo della guida.

Serie HG consigliata per: Rettificatrici, fresatrici e foratrici, torni, centri di lavoro, lavorazione del legno

Precarico Z0: Precarico leggero 0 - 0,02 Cdyn. Direzione di carico costante, vibrazioni ridotte, minore precisione richiesta



Produttore: HIWIN

Riferimento del produttore:

- HGH15CAC (carico elevato; montaggio su slitta dall'alto; precarico Z0; precisione C)

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni, scaricare la scheda tecnica facendo clic sulla scheda "Allegati "
