Pattino pinne taglia 20 precarico leggero HGW20HCC - Hiwin

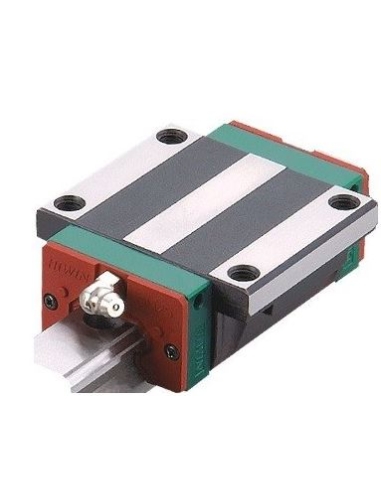

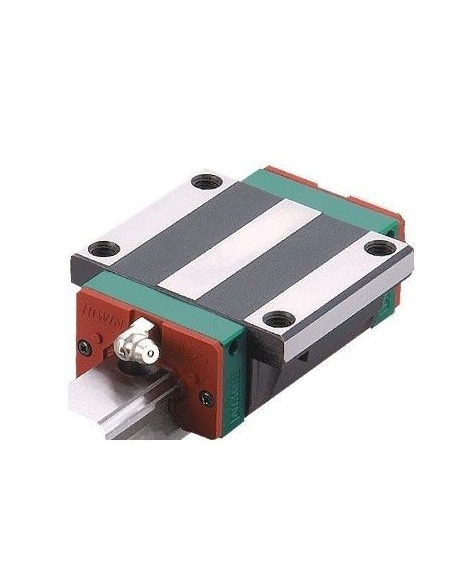

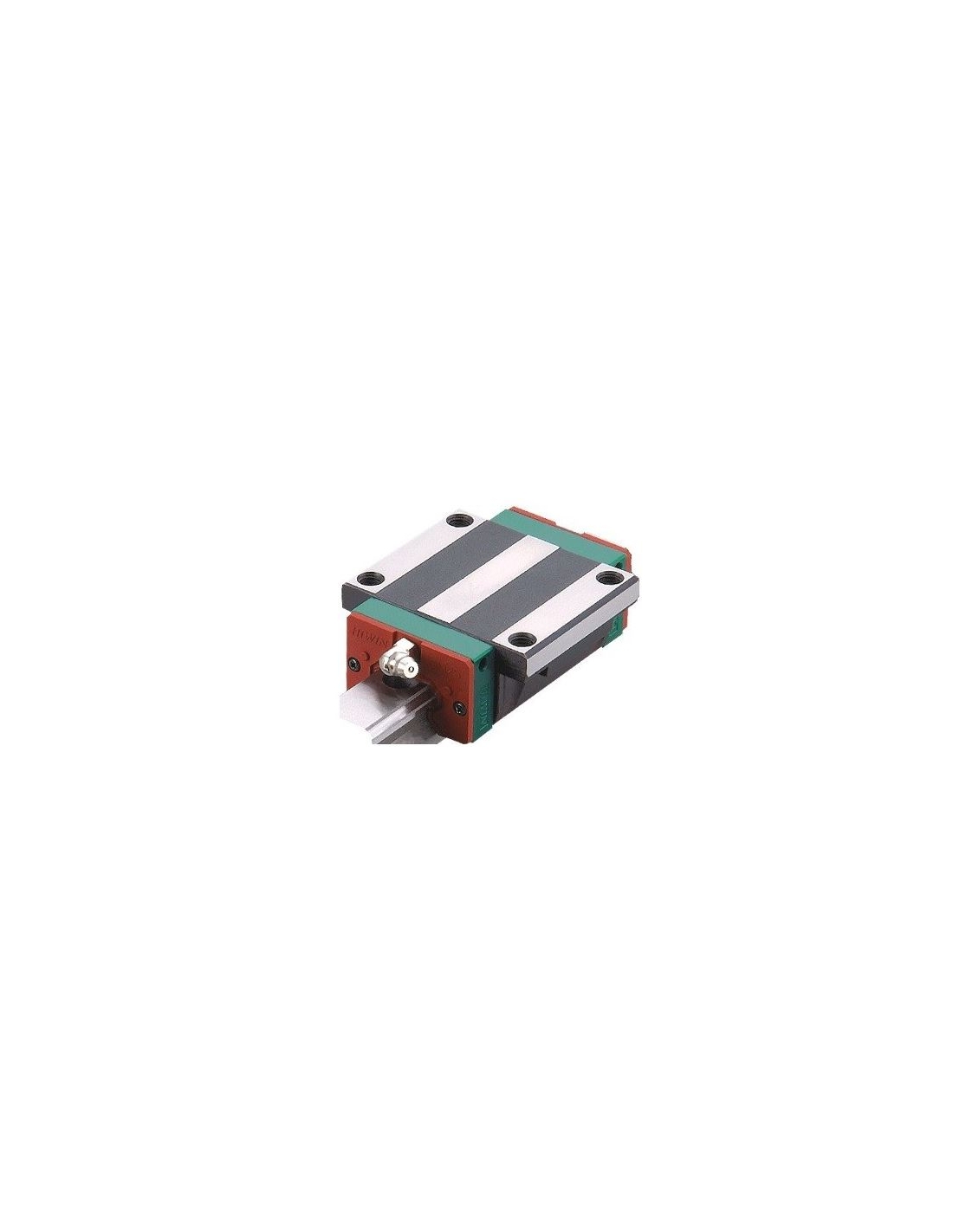

Pattino HIWIN cuscinetto a sfere di precisione con flange (alette) HIWIN HGW20HCC dimensione 20, carico super elevato (H), precisione standard (C) e precarico leggero (Z0), consente un'elevata precisione di posizionamento con una resistenza al rotolamento molto bassa. Realizzato con 4 circuiti di binari disposti a 45° per assorbire il carico da qualsiasi direzione. Capacità di carico molto elevata e lunga durata, consente movimenti di alta precisione senza produrre effetti di stick-slip. Grazie al loro basso coefficiente di attrito, consentono un'elevata velocità di movimento.


Vengono forniti con un ingrassatore per facilitare la manutenzione. È necessaria solo una lubrificazione minima. Sono dotati di un sistema di tenuta costituito da guarnizioni anteriori e inferiori che impediscono l'ingresso di sostanze estranee, come particelle di polvere, trucioli o qualsiasi altro elemento, nei percorsi delle sfere del cursore.

Possono essere installati in qualsiasi posizione e il fissaggio avviene tramite fori filettati sul corpo del pattino o fori passanti sul corpo del pattino.




Serie HG consigliata per: Rettificatrici, fresatrici e foratrici, torni, centri di lavoro, lavorazione del legno

Precarico Z0: Precarico leggero 0 - 0,02 Cdyn. Direzione di carico costante, basse vibrazioni, minore precisione richiesta

Produttore: HIWIN

Riferimento del produttore:

- HGW20-HCC (slitta flangiata, carico elevato; montaggio della slitta dall'alto o dal basso; precarico Z0; precisione C)

Dimensioni:

Per altre dimensioni o esecuzioni, consultateci.

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni, scaricare la scheda tecnica facendo clic sulla scheda "Allegati "
