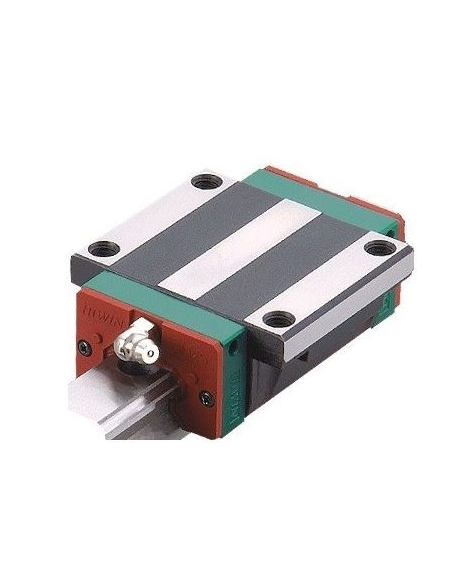

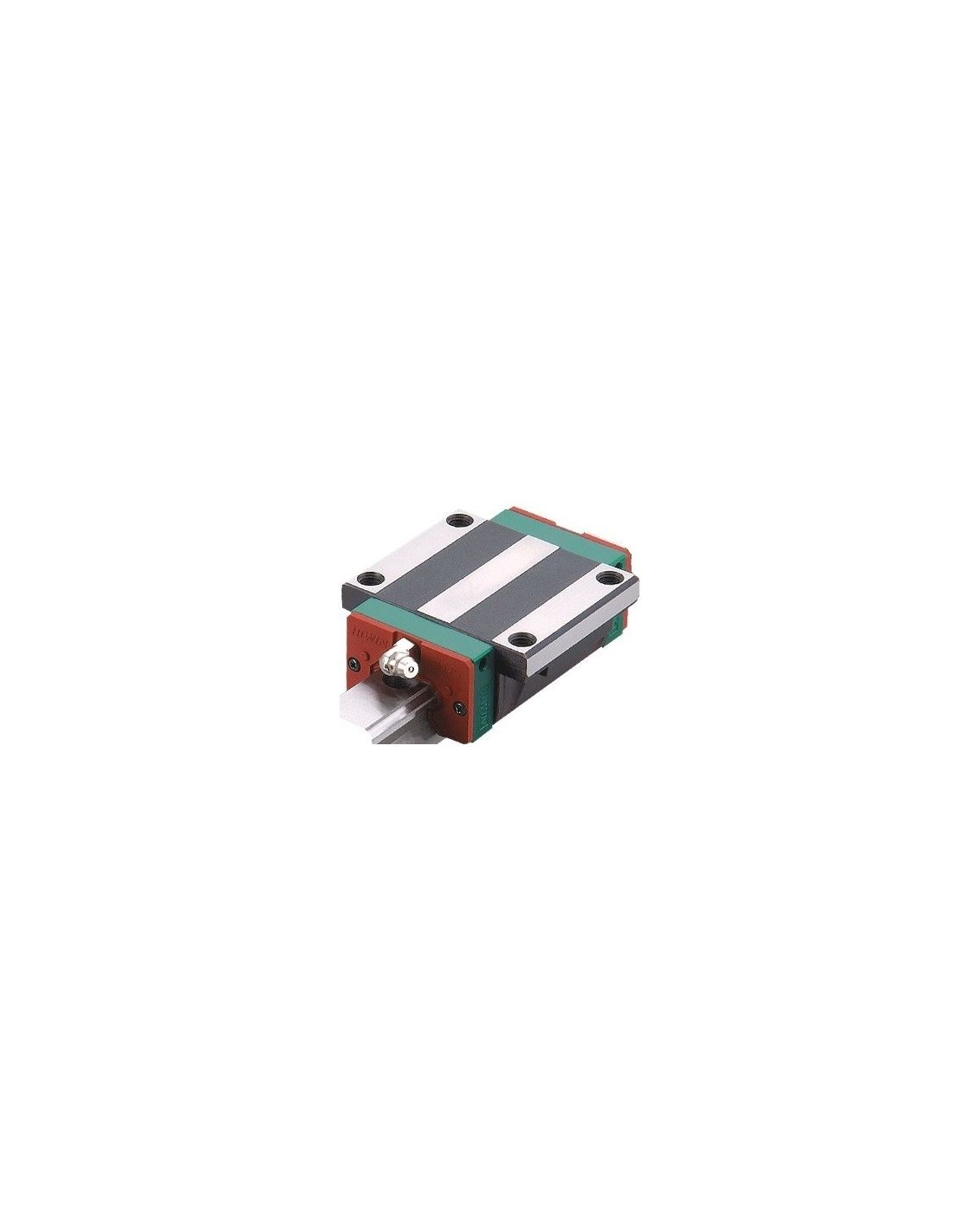

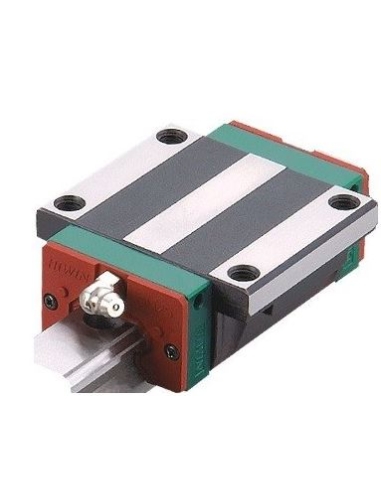

Pattino pinne misura 20 precarico leggero HGW20CCH - Hiwin

Pattino HIWIN cuscinetto a sfere di precisione con flange (alette) HIWIN HGW20CCH dimensione 20, alto carico (C), alta precisione (H) e leggero precarico (Z0), consente un'elevata precisione di posizionamento con una resistenza al rotolamento molto bassa. Realizzato con 4 circuiti di cuscinetti disposti a 45° per assorbire il carico da qualsiasi direzione. La capacità di carico molto elevata e la lunga durata di vita consentono movimenti di alta precisione senza produrre effetti di stick-slip. Grazie al loro basso coefficiente di attrito, consentono un'elevata velocità di movimento.


Vengono forniti con un ingrassatore per facilitare la manutenzione. È necessaria solo una lubrificazione minima. Sono dotati di un sistema di tenuta costituito da guarnizioni anteriori e inferiori che impediscono l'ingresso di sostanze estranee, come particelle di polvere, trucioli o qualsiasi altro elemento, nei percorsi delle sfere del cursore.

Possono essere installati in qualsiasi posizione e il fissaggio avviene tramite fori filettati sul corpo del pattino o fori passanti sul corpo del pattino.




Serie HG consigliata per: Rettificatrici, fresatrici e foratrici, torni, centri di lavoro, lavorazione del legno

Precarico Z0: Precarico leggero 0 - 0,02 Cdyn. Direzione di carico costante, basse vibrazioni, minore precisione richiesta

Costruttore: HIWIN

Riferimento del produttore:

- HGW20-CCH (slitta flangiata, carico elevato; montaggio della slitta dall'alto o dal basso; precarico Z0; precisione H )

Dimensioni:

Per altre dimensioni o esecuzioni si prega di consultare.

Materiale per uso professionale, da installare in conformità alle normative vigenti nel luogo di installazione.

Per ulteriori informazioni, scaricare la scheda tecnica facendo clic sulla scheda "Allegati "
