Ruota di tensionamento per catena diametro 25mm 13 denti 20B St 52 - INA

122,23 € IVA inclusa

101,02 € IVA esclusa

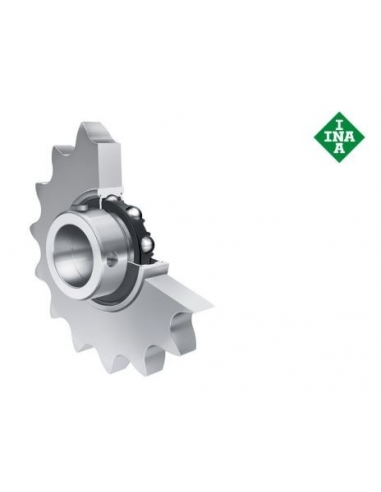

Ruota di tensionamento con cuscinetto a sfere per catena in acciaio (St 52). Diametro 25mm e 13 denti. Valido per catene normali e catene a rulli.

Riferimento: KSR 25.L0.20.10.13.15

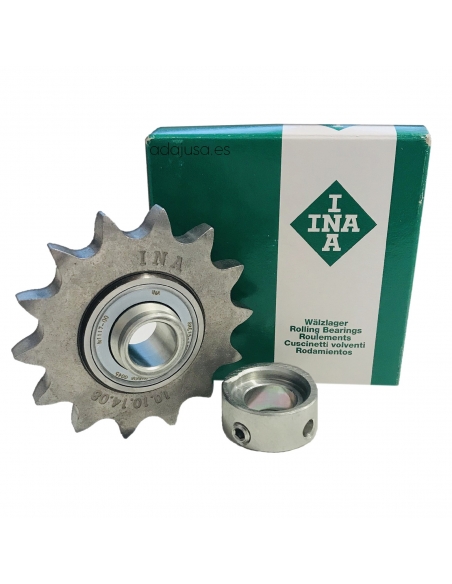

Immagine rappresentativa a scopo illustrativo, l'articolo fornito corrisponderà alle specifiche indicate.

Non ci sono ancora domande, lascia la prima!


Le ruote o pignoni di tensionamento per catene INA sono unità di guida e inoltro di catene, essendo valide per catene e rulli normali. Servono a compensare gli allungamenti delle catene, che si verificano per tutta la durata dell'operazione stessa, migliorano la scorrevolezza della corsa e aumentano le prestazioni del sistema sotto carichi e velocità elevati.

Le unità vengono fornite pronte per il montaggio, sono composte da ruota per la catena e cuscinetto a sfere rigido già assemblato. Le ruote di tensionamento per catene sono realizzate in acciaio sinterizzato ad alta resistenza. Poiché l'anello interno del cuscinetto radiale a sfere è esteso su entrambi i lati, non sono necessari anelli separatori aggiuntivi.

L'anello interno è fissato all'albero da un anello di tensionamento eccentrico. Il trapano di questa serie ha una tolleranza positiva. In questo modo, gli alberi senza equipaggio fino alla tolleranza ISO h9 possono essere utilizzati a carichi e velocità medi.

Produttore: INA

Riferimento: KSR 25.L0.20.10.13.15

Dimensiones rueda dentada perfil

Dimensiones rueda dentada frente

Dimensioni:

  • Diametro mozzo (d): 25 mm Tolleranza: +0.018/0
  • Diametro della punta (Dk): 144 mm
  • Larghezza tenditore (B1): 21 mm
  • Larghezza anello esterno (C): 15 mm
  • Spessore di tensionamento (C1): 17,6 mm.
  • Smusso (C2): 2,5 mm.
  • Diametro esterno (D): 52 mm.
  • Diametro primitivo (D0): 132,7 mm.
  • Diametro esterno del tenditore (d3): 52 mm.
  • Dentato (p): 20B
  • Numero di denti (Z): 13
  • Peso: 1,09 Kg.

Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
