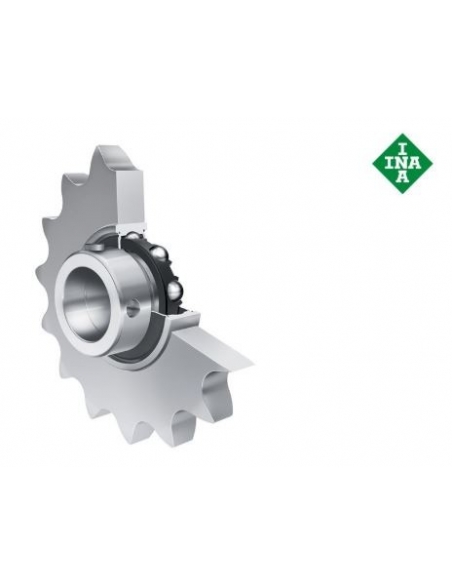

Le ruote o pignoni di tensionamento per catene INA sono unità di guida e inoltro di catene, essendo valide per catene e rulli normali. Servono a compensare gli allungamenti delle catene, che si verificano per tutta la durata dell'operazione stessa, migliorano la scorrevolezza della corsa e aumentano le prestazioni del sistema sotto carichi e velocità elevati.

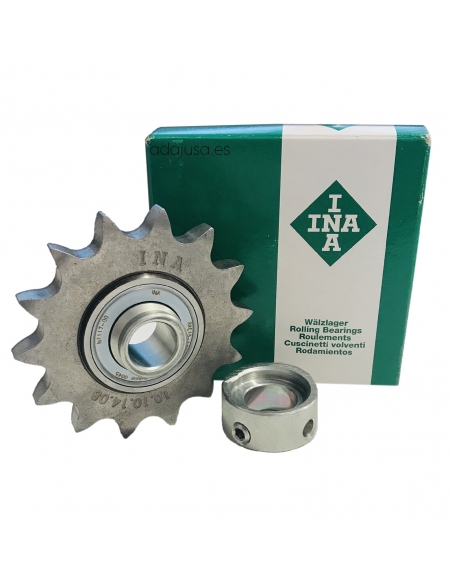

Le unità vengono fornite pronte per il montaggio, sono composte da ruota per la catena e cuscinetto a sfere rigido già assemblato. Le ruote di tensionamento per catene sono realizzate in acciaio sinterizzato ad alta resistenza. Poiché l'anello interno del cuscinetto radiale a sfere è esteso su entrambi i lati, non sono necessari anelli separatori aggiuntivi.
L'anello interno è fissato all'albero da un anello di tensionamento eccentrico. Il trapano di questa serie ha una tolleranza positiva. In questo modo, gli alberi senza equipaggio fino alla tolleranza ISO h9 possono essere utilizzati a carichi e velocità medi.
Produttore: INA
Riferimento: KSR 25.L0.20.10.09.16
Dimensioni:
- Diametro mozzo (d): 25 mm Tolleranza: +0.018/0
- Diametro punta (Dk): 103 mm
- Larghezza tenditore (B1): 21 mm
- Larghezza anello esterno (C): 15 mm
- Spessore di tensionamento (C1): 17,6 mm.
- Smusso (C2): 2,5 mm.
- Diametro esterno (D): 52 mm.
- Diametro primitivo (D0): 92,8 mm.
- Diametro esterno del tenditore (d3): 52 mm.
- Dentato (p): 20B
- Numero di denti (Z): 9
- Peso: 0.58 Kg.
- Durezza HB 50+/-5 (Fianchi di dentatura temperata)
Materiale per uso professionale, installare nel rispetto delle normative vigenti nel luogo di installazione.
